Классы ТС служат для описания нестандартного отображения состояния телесигнала или его флагов.

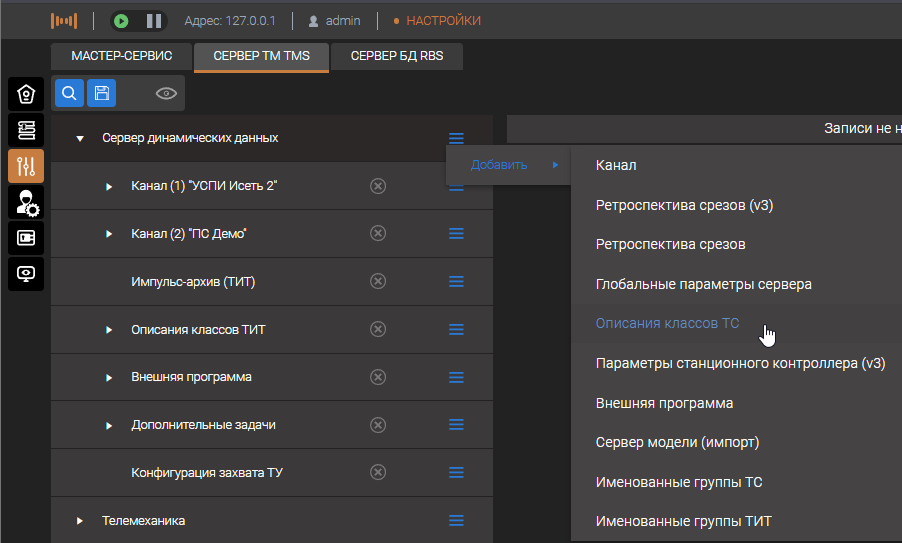

Для добавления классов ТС, необходимо открыть страницу меню "Настройка" выбрать пункт "Сервер динамических данных" - нажать кнопку - "Добавить" - "Описание классов ТС".
Перечень настраиваемых параметров класса ТС:
Добавить компонент структуры

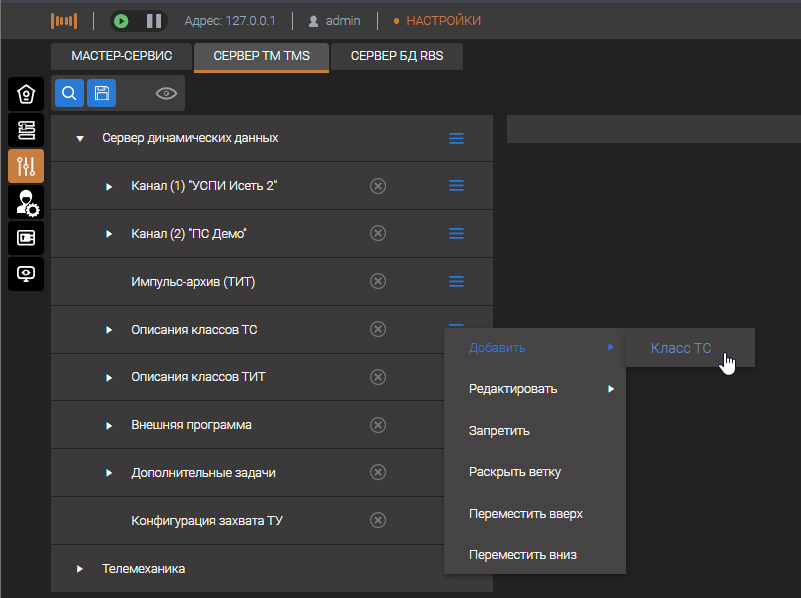

В добавленном компоненте «Описания классов ТС» необходимо добавить параметр «Класс ТС»

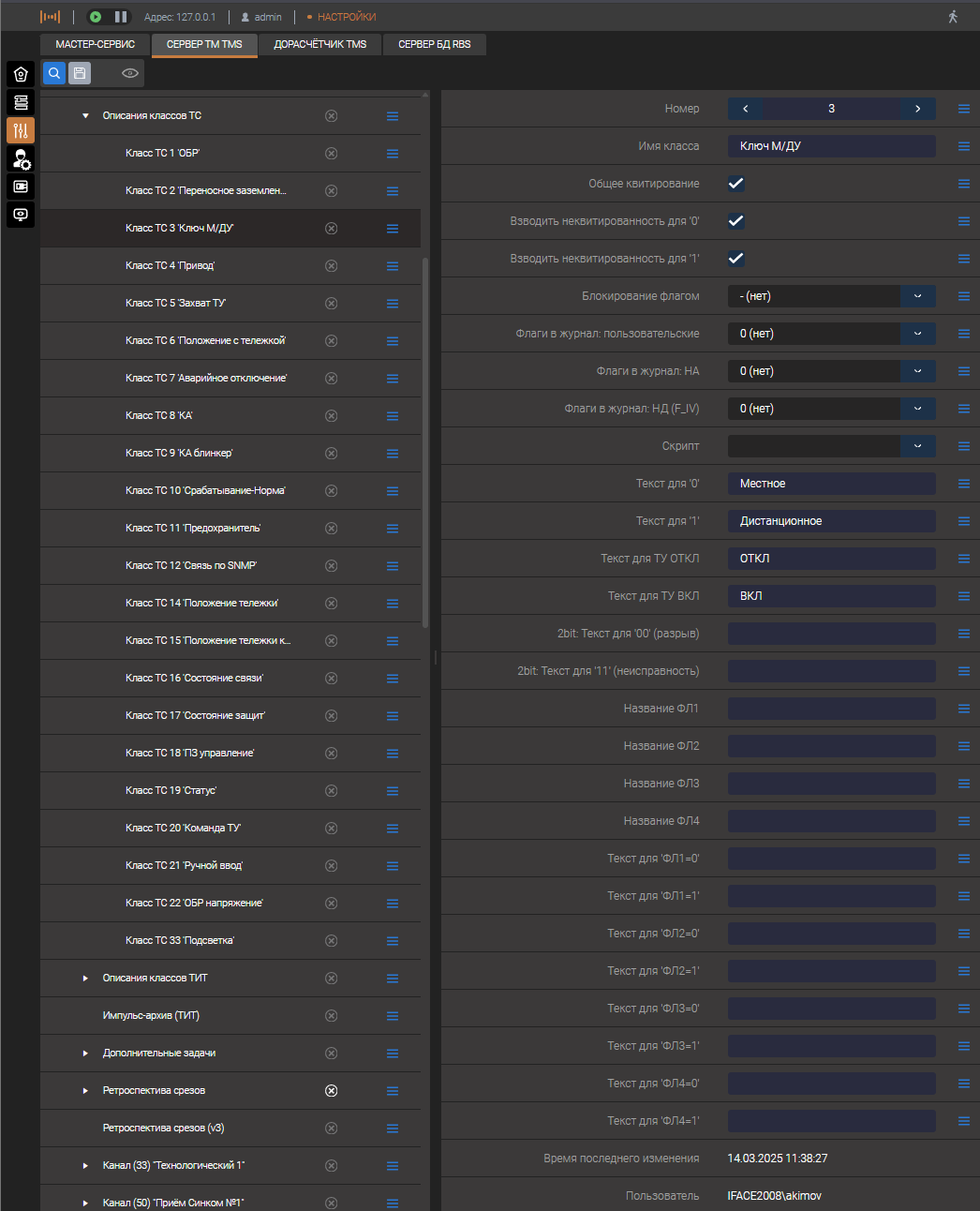

Окно настройки параметра «Класс ТС»

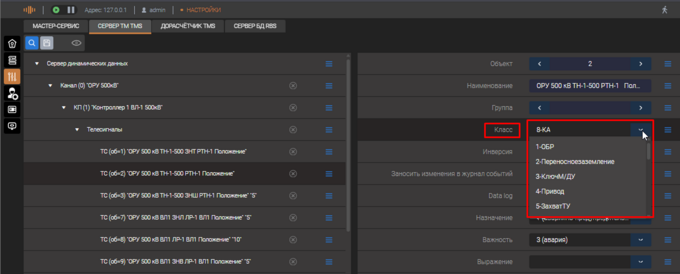

Для применения класса к телепараметру, необходимо в окне настройки ТС выбрать необходимый класс из выпадающего списка.
Перечень настраиваемых параметров класса ТС:
Номер
число в диапазоне от 0 до 512;
Имя класса
например, «ВЫКЛЮЧАТЕЛЬ ВЫДВИЖНОЙ»;
Общее квитирование
варианты настроек: «да», «нет». При выбранном значении параметра «нет» квитировать данный ТС можно будет только индивидуально;
Взводить неквитированность для ‘0’
варианты настроек: «да», «нет». При выбранном значении параметра «нет» при переключении ТС из состояния 1 в состояние 0 не будет взводиться признак несквитированного сигнала;
Взводить неквитированность для ‘1’
варианты настроек: «да», «нет». При выбранном значении параметра «нет» при переключении ТС из состояния 0 в состояние 1 не будет взводиться признак несквитированного сигнала;

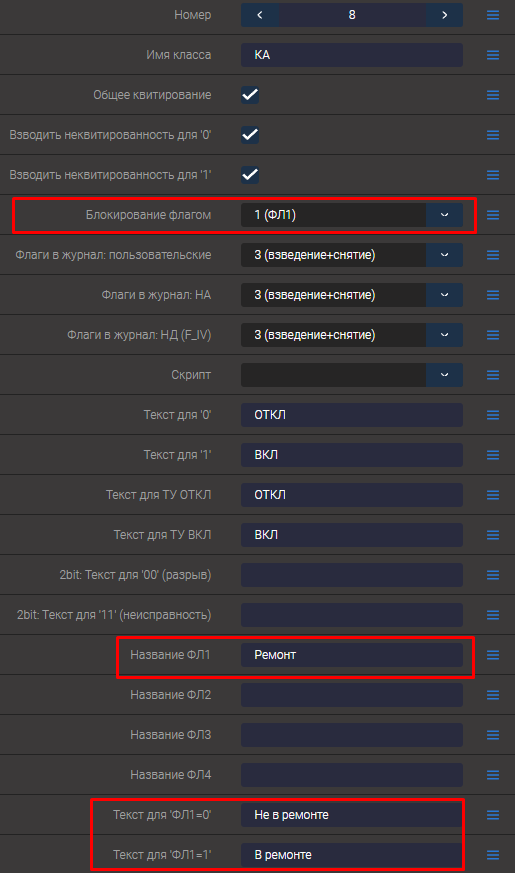

Блокирование флагом
можно выбрать пользовательский флаг(ФЛ1-ФЛ-4) при взведении которого будет заблокирован прием состояния ТС от телемеханики. Например, данная настройка может подойти для описания флага вывода оборудования в ремонт

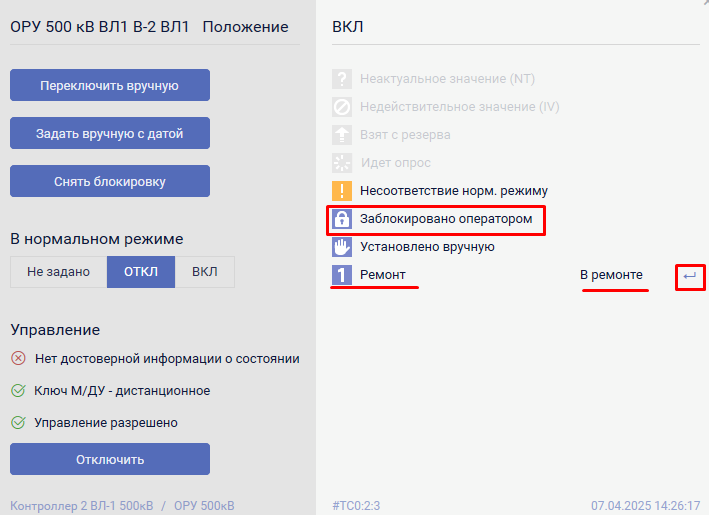

При выставлении флага в ремонте, будет автоматически взводится флаг блокировки параметра. Пример отображения в Клиент10:
Флаги в журнал:пользовательские
определяет заносить в журнал событий сообщения об изменении пользовательских флагов(ФЛ1-ФЛ4);
Флаги в журнал: НА
определяет заносить ли для ТС этого класса в журнал сообщения о взведении флага аппаратной недостоверности;
Флаги в журнал: НД(F_IV)
определяет заносить ли для ТС этого класса в журнал сообщения о взведении флага invalid;
Скрипт
описание скриптов для ТС данного класса, подробное описание настройки доступно в разделе
Текст для ‘0’
текст, соответствующий состоянию ТС = 0. Например, «Местное»;
Текст для ‘1’
текст, соответствующий состоянию ТС = 1. Например, «Дистанционное»;
2bit: Текст для ‘00’ (разрыв)
текст, соответствующий состоянию ТС = ‘00’ для двухэлементнных ТС;
2bit: Текст для ‘11’ (неисправность)
текст, соответствующий состоянию ТС = ‘11’ для двухэлементнных ТС;
Название флага 1
Каждый пользователь может создать свой дополнительный флаг, например: «ПОЛОЖЕНИЕ_ТЕЛЕЖКИ»;
Название флага 2
Описание второго дополнительного пользовательского флага;
Название флага 3
Описание третьего дополнительного пользовательского флага;
Название флага 4
Описание четвертого дополнительного пользовательского флага;
Текст для ‘ФЛ1=0’
Текст для отображения снятого состояния пользовательского флага, например: «РАБОЧЕЕ»;
Текст для ‘ФЛ1=1’
Текст для отображения взведенного состояния пользовательского флага, например: «КОНТРОЛЬНОЕ»;
Текст для ‘ФЛ2=0’
Текст для отображения снятого состояния пользовательского флага 2
Текст для ‘ФЛ2=1’
Текст для отображения взведенного состояния пользовательского флага 2
Текст для ‘ФЛ3=0’
Текст для отображения снятого состояния пользовательского флага 3
Текст для ‘ФЛ3=1’
Текст для отображения взведенного состояния пользовательского флага 3
Текст для ‘ФЛ4=0’
Текст для отображения снятого состояния пользовательского флага 4
Текст для ‘ФЛ4=1’
Текст для отображения взведенного состояния пользовательского флага 4
