ПО ОИК Диспетчер НТ. ПО сервер версия 2.Х.
             Руководство пользователя
×
Меню

20.2.4. Настройка системы управления диспетчерским щитом S-2000

Приведено описание настройки сервера динамических данных (под именем TMS) с системой управления диспетчерским щитом S-2000 с использованием контроллера Синком-IP/DIN, разветвителя РВШ-06/CAN, модулей вывода МВТС-06/CAN, МВТС-06/485, МВТИ-06/485.
Параметры настройки Синком-МХ-IP:
- Конфигуратор
- кнопка используется для вызова Web-конфигуратора контроллера. Конфигуратор вызывается в том случае, если в параметрах настройки прописан IP-адрес или МАС-адрес контроллера;
- Номер адаптера
-уникальное число в диапазоне от 0 до 254;
- Наименование
-произвольный текст;
- IP-адрес
- IP-адрес контроллера;
- Альтернативный IP-адрес
- Альтернативный IP-адрес
- IP-порт
- номер порта контроллера;
- Таймаут соединения (сек)
- таймаут ожидания соединения со стороны сервера при отсутствии связи с контроллером;
- Период инициализа-ции (сек)
- период запроса соединения со стороны контроллера при потере связи с сервером;
- Контроль соединения
- варианты настройки: + (есть квитанция), - (нет);
- Альт. IP - телесигнал(К:КП:Об)
- адрес ТС для сигнализации о подключении к контроллеру с помощью альтернативного IP-адреса.
- МАС-адрес
- при загрузке по МАС-адресу. Допустимый формат МАС-адреса: XXYYXXYYXXYY, XX.YY.XX.YY.XX.YY, XX:YY:XX:YY:XX:YY;
- DefaultGateway
- шлюз при загрузке по МАС-адрес;
- SubnetMask
- маска подсети при загрузке по МАС-адрес;
- Загрузочная строка
- параметр используется в особых случаях (не для общего пользования);
- ТС сбоя элемента (К:КП:Об)
- адрес ТС для фиксации сбоев в работе контроллера.
Загрузка по MAC-адресу используется в том случае, когда инициатором загрузки выступает сервер (контроллер не рассылает широковещательные пакеты на соединение). При этом задаются параметры: МАС-адрес, DefaultGateway и SubnetMask. После загрузки обмен с контроллером выполняется по IP-адресу через IP-порт, указанные в настройках, а если они в настройках не указаны (например, когда используется динамический IP-адрес), то по адресу из первой посылки от загружаемого контроллера.
В описании оборудования на уровне компонента «Синком-МХ-IP» могут быть добавлены компоненты описания оборудования: Порт 0 и Порт 1.

Параметры настройки порта:
- Наименование
- произвольный текст;
- Период обновления (сек)
- период обновления информации, выводимой через данный порт;
- ТС несоответствия (К:КП:Об)
-адрес ТС, который принимает значение равное 1, если через данный порт контроллера на диспетчерский щит отображается хотя бы один ТС, состояние которого на данный момент отличается от нормального состояния.

В описании оборудования на уровне компонента «Порт Х» (Х = 0 или 1) при использовании CAN-шины в контекстном меню из предлагаемого избыточного списка оборудования, могут быть выбраны только следующие компоненты:
- Разветвитель
- у разветвителя настраиваемым параметром является «Номер разветвителя» - уникальное число в диапазоне от 0 до 31 (реально на порт допускается подключение до 8 разветвителей РВШ-06/CAN);
- Шаблон индикатора
- шаблон описания состояния индикатора ТС на диспетчерском щите в зависимости от состояния ТС и состояния его дополнительных признаков. Шаблон индикатора описывается только на одном из портов одного контроллера управления щитом, а используется при описании поведения индикаторов всех контроллеров;
- Глобальный ТС несоответствия
- данный параметр используется для описания адреса ТС (К:КП:Об), для сообщения о том, что в составе ТС, отображаемых на диспетчерский щит через все порты системы управления щитом есть хотя бы один ТС, состояние которого отличается от нормального. Глобальный ТС несоответствия может быть описан только под одним портом какого-то одного контроллера управления щитом.
- Параметры журнала порта
-определяется тип информации, которую можно записывать (или не записывать) в журнал регистрации трассировки на портах ввода-вывода телеметрии, а именно:
-     отладочные сообщения
-     расшифровки пакетов
-     поток данных
   Максимальный объем журналов регистрации (для всех портов всех контроллеров) определяется в параметрах настройки на уровне компонента оборудования – «Станция».

В описаниио борудования на уровне компонента «Разветвитель» может быть добавлен только один подчиненный компонент описания оборудования – «Линейка». У линейки настраиваемым параметром является «Номер линейки» - уникальное число в диапазоне от 0 до 31 (реально на разветвитель РВШ-06/CAN допускается подключение не более 8 линеек).
В описании оборудования на уровне компонента «Линейка» при вызове контекстного меню предлагается избыточный список компонентов оборудования, из которого может быть выбран только один: «Индикаторы» ->«Блок индикаторов [v2]». «Блок индикаторов [v2]» (используется для описания модуля МВТС-06/CAN) имеет только один настраиваемый параметр «Адрес» - десятичное число в диапазоне от 0 до 7. Модуль МВТС-06/CAN рассчитан на вывод состояния 64 ТС, в то время как компонент описания «Блок индикаторов [v2]» рассчитан на описание 32 ТС, т.е. для описания одного модуля МВТС в описании оборудования при настройке используется два компонента описания «Блок индикаторов [v2]». Для первого модуля МВТС-06/CAN, подключенного к разветвителю РВШ-06/CAN, используются компоненты описания «Блок индикаторов [v2]» с адресами 0 и 1, для второго МВТС в линейке – адреса 2 и 3, для третьего МВТС в линейке – адреса 4 и 5, для четвертого МВТС в линейке – адреса 6 и 7. «Блок индикаторов [v2]» с четными адресами используется для вывода первых 32 ТС модуля МВТС, а с нечетными адресами – для ТС с 33 по 64.
В описании оборудования на уровне компонента «Блок индикаторов [v2]» может быть добавлено не более 32 компонентов описания оборудования – «Индикатор», у которого настраиваются следующие параметры:
- Номер в блоке (0-31)
- для четных номеров блока индикаторов параметр «Номер в блоке» соответствует номеру выхода модуля МВТС. Для нечетных номеров блока индикаторов параметр «Номер в блоке» соответствует номеру выхода модуля МВТС плюс 32. К каждому выходу модуля МВТС может быть подключен один вход светодиодного модуля;
- Лог. Nканала
- уникальное число в диапазоне от 0 до 255. Номер канала, соответствующий выводимому ТС;
- Лог. N КП
-уникальное число в диапазоне от 1 до 255. Номер КП, соответствующий выводимому ТС;
- Лог. N ТС
- уникальное число в диапазоне от 1 до 65535. Номер объекта, соответствующий выводимому ТС;
- Присвоить класс
-указать номер класса шаблона индикатора, используемого при отображении данного ТС.Не следует путать класс шаблона индикатора с классом ТС, описанным в настройках «Структуры» сервера динамических данных.

Параметры настройки компонента «Шаблон индикатора»:
- Класс
- уникальное число в диапазоне от 0 до 65535, которое определяет номер, присвоенный классу индикаторов. Класс определяет поведение индикаторов ТС в зависимость от состояния ТС и состояния его дополнительных признаков. Возможные состояния индикатора: включен, погашен, мигает;
- Название
- произвольный текст;
- Свойства
- нажатие ЛКМ на кнопку в строке «Свойства» активирует окно описания свойств шаблона индикатора (см. Рис. А.2.4.1).

Окно описания свойств шаблона индикатора имеет 4 закладки, соответствующие режиму индикации ТС на диспетчерском щите, который задан в ТМС-мониторе (см. Рис. 16.10):
-     Стандартный режим (соответствует режиму щита – «Согласно конфигурации»);
-     Текущее состояние ТС (соответствует режиму щита – «Показать текущее состояние»);
-     Нормальное состояние ТС» (соответствует режиму щита – «Показать значения нормального режима»);
-     Отображение неопределенных (соответствует режиму щита – «Показать неопределенные индикаторы»).
Настройка поведения индикатора должна быть выполнена для всех режимов индикации ТС на диспетчерском щите, кроме режима – «Отображение неопределенных».

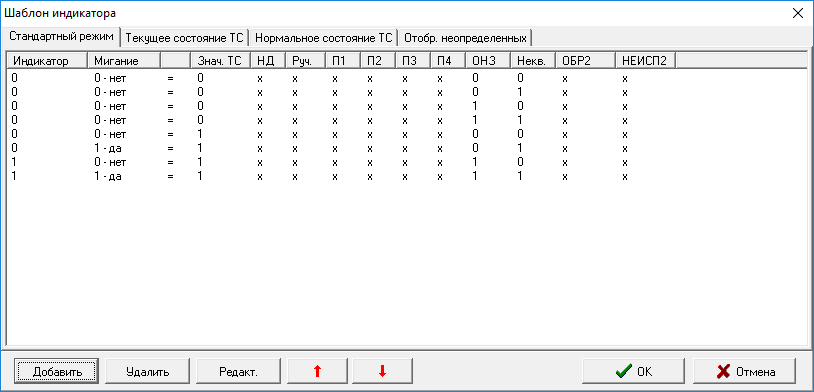

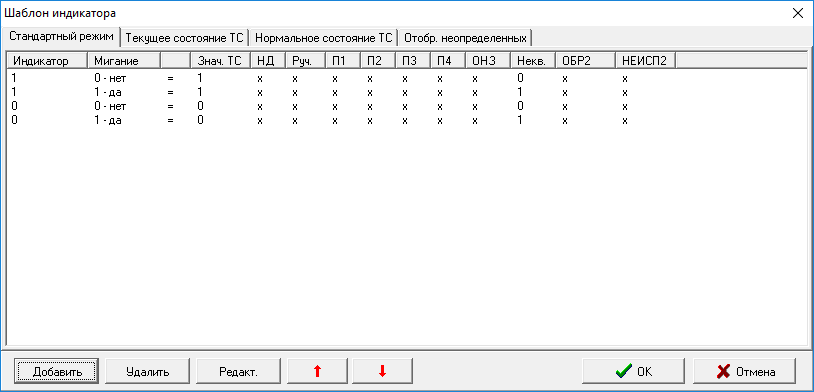

Рис. А.2.4.1 Окно описания шаблона индикатора (‘светлый’ щит, красный с/д выключателя, разъединитель, заземление)

В Табл. А.2.4.1 приведено описание назначения кнопок управления в окне описания шаблона индикатора.

Табл. А.2.4.1 – Назначение кнопок в окне описания шаблона индикатора
Вид кнопки
Название кнопки
Пояснение

Добавить
Добавить строку описания поведения индикатора

Удалить
Удалить выделенную строку описания поведения индикатора

Редактировать
Редактировать выделенную строку описания поведения индикатора. Активируется окно настройки, приведенное на Рис. А.2.4.2

Смена строки описания (перемещение вверх)

Смена строки описания (перемещение вниз)
ОК
Выход из окна настройки с сохранением выполненных настроек
Отмена
Выход из окна настройки без сохранения выполненных настроек

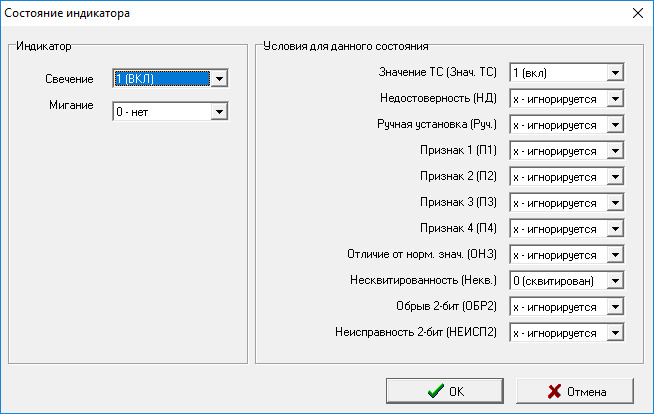

Рис. А.2.4.2 Окно настройки состояния индикатора

Частота мигания светодиода и соотношение длительности включенного и погашенного состояния светодиода определяются заводскими настройками контроллера управления щитом. По умолчанию: частота мигания - 1 Гц, соотношение длительности включенного и погашенного состояния светодиода – 9/1, если значение параметра «Свечение» выбрано 1 (ВКЛ) и 1/9, если значение параметра «Свечение» выбрано 0 (ВЫКЛ).
Количество строк описания индикатора зависит от количества возможных состояний индикатора (включен, погашен, мигает) и количества признаков, определяющих условия каждого состояния.
В данном документе приведены примеры описаний шаблонов индикаторов «Стандартного режима», которые чаще всего выбирает Заказчик для управления диспетчерским щитом.  Приведены примеры для системы управления настроенной на режим управления ‘светлым’ щитом (каждое состояние выключателя отображается отдельным светодиодом, а состояние таких объектов, как разъединитель, заземление и др. отображается одним светодиодом) и режим управления ‘темным’ щитом (на щите включены светодиоды только тех объектов, состояние которых отличается от нормального состояния). Примеры приведены на рисунках:
-     Рис. А.2.4.1 – шаблон индикатора ‘светлого’ щита для красного светодиода выключателя (предназначен для отображения включенного состояния выключателя и индикаторов состояния разъединителя, заземления);
-     Рис. А.2.4.3 – шаблон индикатора ‘светлого’ щита для зеленого светодиода выключателя (предназначен для отображения отключенного состояния выключателя);
-     Рис. А.2.4.4 – шаблон индикатора ‘темного’ щита для красного светодиода выключателя (предназначен для обозначения включенного состояния выключателя);
-     Рис. А.2.4.5 – шаблон индикатора ‘темного’ щита для зеленого светодиода выключателя (предназначен для обозначения отключенного состояния выключателя);
-     Рис. А.2.4.6 – шаблон индикатора ‘темного’ щита для зеленого светодиода выключателя (предназначен для обозначения состояния разъединителя, заземления).

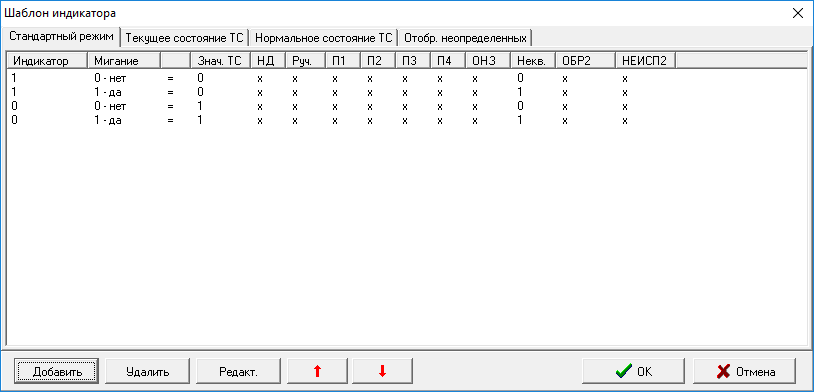

Рис. А.2.4.3 Окно описания шаблона индикатора (‘светлый’ щит, зеленый с/д выключателя)

Рис. А.2.4.4 Окно описания шаблона индикатора (‘темный’ щит, красный с/д выключателя)

Рис. А.2.4.5 Окно описания шаблона индикатора (‘темный’ щит, зеленый с/д выключателя)

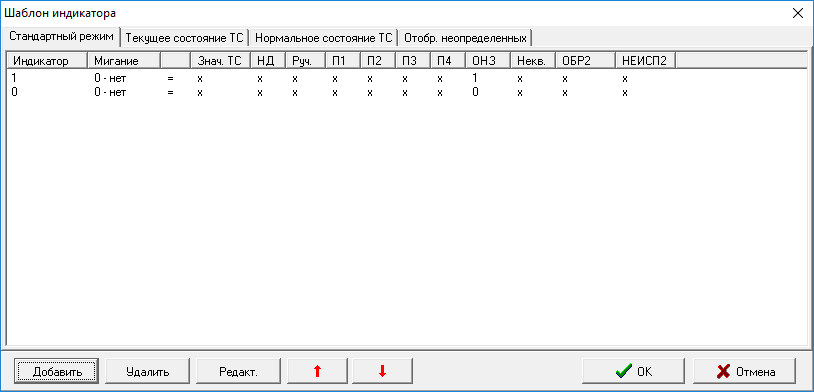

Рис. А.2.4.6 Окно описания шаблона индикатора (‘темный’ щит, разъединитель, заземление)

В описании оборудования на уровне компонента «Порт Х» (Х = 0 или 1) при использовании шины RS-485 в контекстном меню из предлагаемого избыточного списка компонентов оборудования, могут быть выбраны только следующие подчиненные компоненты:
- Блок индикаторов [v2]
- у «Блока индикаторов [v2]» настраивается один параметр: «Адрес» - уникальное число в диапазоне от 0 (0х0000) до 65534 (0хfffe);
- Шаблон индикатора
- шаблон описания состояния индикатора ТС на диспетчерском щите в зависимости от состояния ТС и состояния его дополнительных признаков (настройка шаблона индикатора приведена выше – см. описание компонента «Порт 0» - CAN -шина);
- Матрица
- индикатор в виде матрицы 4*4 светодиода для отображения состояния одного или нескольких ТС. Рисунок отображения различных состояний ТС и цвет светодиодов (зеленый, красный, желтый) настраивается при описании шаблона матрицы;
- Шаблон матрицы
- шаблон описания состояния светодиодов матрицы в зависимости от состояния отображаемых телесигналов и состояния их дополнительных признаков;
- Цифровой прибор
- в данном документе приведено описание типовых одно-, двух- и четырехразрядных семисегментные цифровых индикаторов ТИТ;
- Глобальный ТС несоответствия
- данный параметр используется для описания адреса ТС (К:КП:Об), для сообщения о том, что в составе ТС, отображаемых на диспетчерский щит через все порты системы управления щитом есть хотя бы один ТС, состояние которого отличается от нормального. Глобальный ТС несоответствия может быть описан только под одним портом какого-то одного контроллера управления щитом.
- Параметры журнала порта
-определяется тип информации, которую можно записывать (или не записывать) в журнал регистрации трассировки на портах ввода-вывода телеметрии, а именно:
-     отладочные сообщения
-     расшифровки пакетов
-     поток данных
   Максимальный объем журналов регистрации (для всех портов всех контроллеров) определяется в параметрах настройки на уровне компонента оборудования – «Станция».

Адресация для блоков индикаторов, цифровых приборов и матриц единая. Адрес можно задавать как в десятичном, так и в шестнадцатеричном формате (два варианта: от 0х0000 (или $0000) до 0xfffe (или $fffe). Адрес компонента (блок индикаторов, цифровой прибор, матрица) при поставке указывается на плате. На уровне порта (т.е. на шине RS-485) суммарно можно описать не более 32 компонентов произвольных типов: блоков индикаторов, цифровых приборов и матриц.
Шаблон индикатора (матрицы) описывается только на одном из портов одного (произвольного) контроллера управления щитом, а используется при описании поведения индикаторов (матриц) всех контроллеров.
В описании оборудования на уровне компонента «Блок индикаторов [v2]» может быть добавлено не более 32 компонентов описания оборудования – «Индикатор», у которого настраиваются следующие параметры:
- Номер в блоке (0-31)
- «Номер в блоке» соответствует номеру выхода модуля МВТС-06/485. К каждому выходу модуля МВТС может быть подключен один вход светодиодного модуля;
- Лог. Nканала
- уникальное число в диапазоне от 0 до 255. Номер канала, соответствующий выводимому ТС;
- Лог. NКП
-уникальное число в диапазоне от 1 до 255. Номер КП, соответствующий выводимому ТС;
- Лог. N ТС
- уникальное число в диапазоне от 1 до 65535. Номер объекта, соответствующий выводимому ТС;
- Присвоить класс
-указать номер класса шаблона индикатора, используемого при отображении данного ТС.Не следует путать класс шаблона индикатора с классом ТС, описанным в настройках «Структуры» сервера динамических данных.

Параметры настройки компонента «Матрица»:
- Адрес
-уникальное число в диапазоне от 0 (0х0000) до 65534(0хfffe);
- ТС (К:КП:Об)
- адрес отображаемого ТС, у которого в описании структуры сервера динамических данных должен быть описан класс ТС, с номером совпадающий с номером класса в описании «Шаблона матрицы», а в описании выводимого на щит ТС в структуре сервера динамических данных должен быть указан номер этого класса. Если указан адрес отображаемого ТС, следующий параметр «[или] Свойства» - не настраивать;
- [или] Свойства
- при использовании данного параметра описание   состояния светодиодов выполняется индивидуально для каждой матрицы на диспетчерском щите. Предыдущая строка с адресом отображаемого ТС должна быть пустой. Нажатие ЛКМ на кнопку в строке описания «[или] Свойства» активирует окно описания свойств при отображении матрицы (см. Рис. А.2.4.7). Описание «[или] Свойства» аналогично описаю шаблона матрицы (см. ниже);
- Поворот (град)
- угол поворота рисунка матрицы по часовой стрелке из ряда - 0, 90, 180, 270˚;
- Выводить как прибор
-указать – (нет).

Параметры настройки компонента «Шаблон матрицы»:
- Класс
-уникальное число в диапазоне от 0 до 65535, которое определяет номер шаблона матрицы;
- Название
- произвольный текст;
- Свойства
- нажатие ЛКМ на кнопку в строке описания «Свойства» активирует окно описания свойств при отображении матрицы (см. Рис. А.2.4.7, А.2.4.9). Окно настройки шаблона матрицы приведено на Рис. А.2.4.8. Для активации окна настройки следует ЛКМ выбрать одно из состояний матрицы, затем ПКМ нажать на строку описания шаблона и в открывшемся контекстном меню выбрать строку «Редактировать».

Рисунок одной матрицы могут определять от 1 до 5 ТС, причём один и тот же ТС можно указать неоднократно. Чаще всего встречается вариант описания матричного элемента с одним ТС. В этом случае нужно описать не менее одного шаблона и все, установленные на щите матрицы.
Для описания свойств шаблона матрицы (или свойств матрицы) необходимо:
-     в окне состояния ввести все варианты, то есть описать цвет каждого из 16 светодиодов, если не используются признаки ТС, то описать два состояния (включено, отключено), при одном признаке ТС – 4 состояния, при двух – 8 и так далее, для добавления, удаления и редактирования состояний матричных элементов используются кнопки на панели «Состояния»;
-     выбрать одно из заданных состояний матрицы, с помощью нажатия ПКМ на панели описания шаблонов вызвать контекстное меню и добавить шаблон ТС;
-     выбрать первое состояние матрицы, выбрать шаблон ТС1, с помощью пункта «Редактировать» контекстного меню открыть окно описания значений и признаков ТС, установить признак использования шаблона, значение и признаки ТС, соответствующие выбранному состоянию матрицы;
-     повторить предыдущий пункт для всех не описанных состояний матричного элемента.
Возможно определение состояние матрицы несколькими ТС. Порядок описания матричного элемента для двух ТС:
-     в разделе «Оборудование» описывается шаблон матрицы (через запятую заносятся две цифры, соответствующие двум классам и описываются свойства шаблона матрицы), при описании свойств шаблона в этом случае должен быть описан «Шаблон ТС1» и «Шаблон ТС2»;
-     в разделе «структура» у всех ТС, состояние которых отображается с использованием матричных элементов, задаётся «Класс» шаблона матрицы, для одних ТС указывается первый из двух классов шаблона, для других второй;
-     в разделе «оборудование» описываются матрицы щита - задаются адреса матриц, через запятую два адреса ТС соответствующие двум классам, углы поворота рисунка и не описываются свойства, если в описании ТС не указан «Класс», то в описании матрицы не задаются адреса ТС, а описываются свойства матричного элемента.

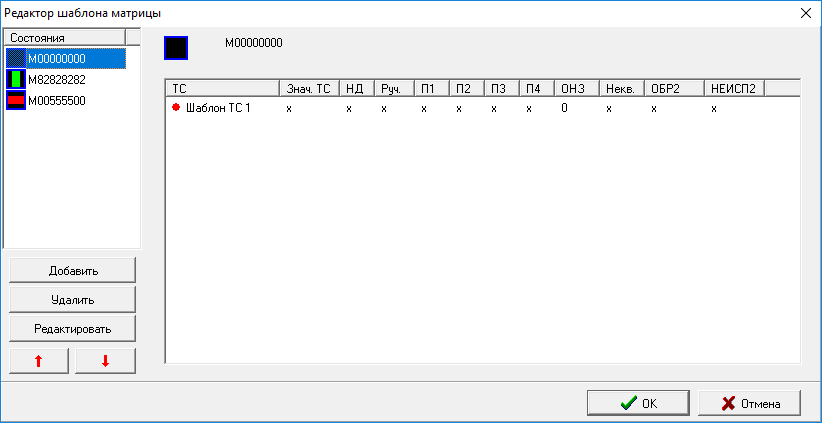

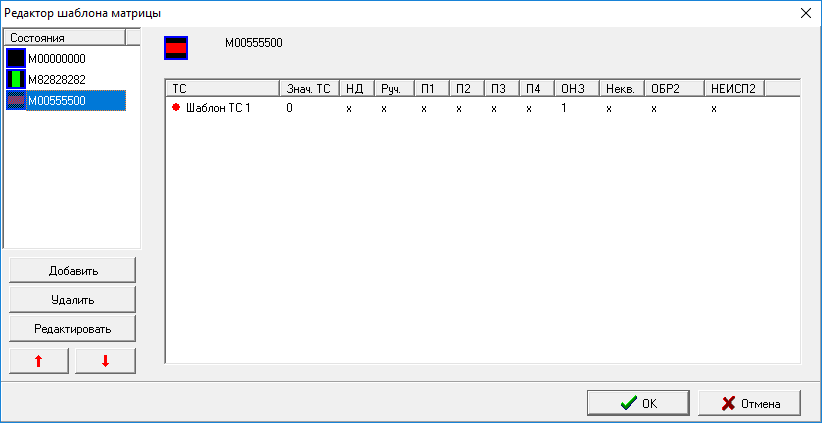

Рис. А.2.4.7 Окно описания шаблона матрицы (‘светлый’ щит)

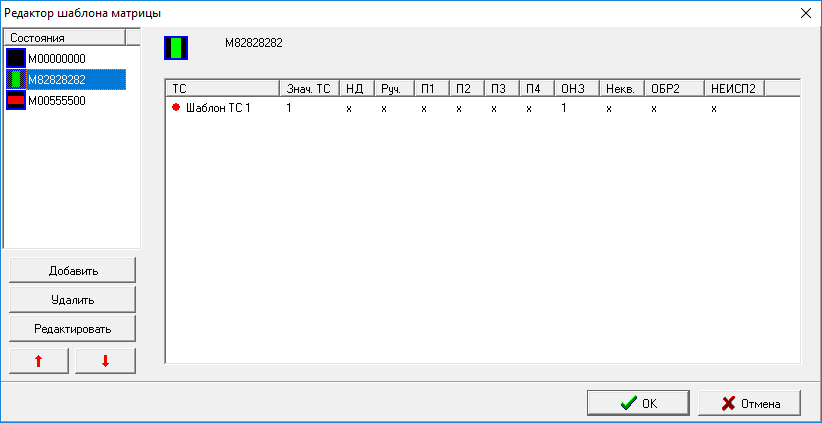

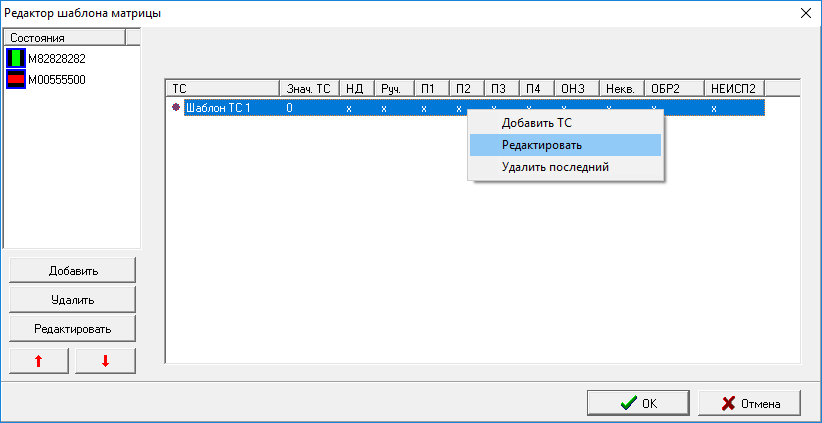

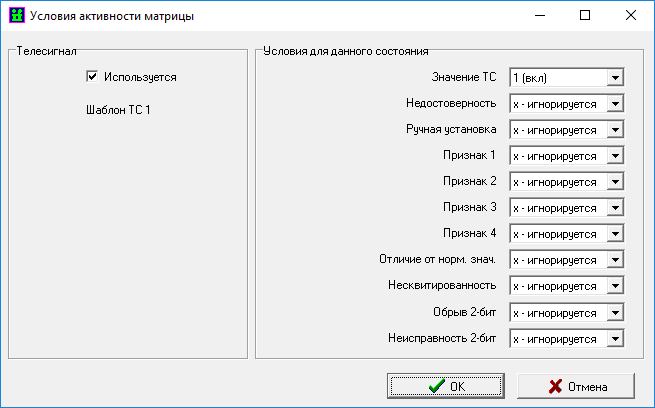

Рис. А.2.4.8 Окно настройки шаблона матрицы

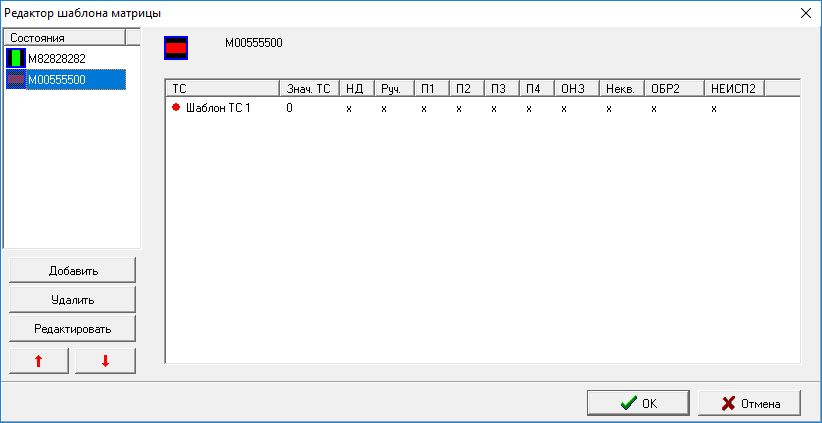

Рис. А.2.4.9 Окно описания шаблона матрицы (‘темный’ щит)
Параметры настройки компонента «Цифровой прибор»:
- Адрес
-уникальное число в диапазоне от 0 (0х0000) до 65534(0хfffe);
- Тип
- варианты настройки: 0 (ТИТ), 1 (Время в формате: чч.мм), 2 (Дата в формате: дд.мм), 3 (Год в формате: гггг)
     ----ТИТ1----

- Лог. Nканала
- уникальное число в диапазоне от 0 до 255. Номер канала, соответствующий выводимому ТИТ;
- Лог. NКП
-уникальное число в диапазоне от 1 до 255. Номер КП, соответствующий выводимому ТИТ;
- Лог. N ТИТ
- уникальное число в диапазоне от 1 до 65535. Номер объекта, соответствующий выводимому ТИТ;
- Масштабный коэфф.
- по умолчанию 1 (только для ТИТ);
- Масштабный сдвиг
- по умолчанию 0 (только для ТИТ);
- Позиция точки
- по умолчанию 0 (число разрядов после запятой);
- Знак в ячейке
- по умолчанию «-» нет;
- Показывать 0
- указав «+ да» при значении ТИТ равном 0 квантов выводится 0 (не учитывается масштабный сдвиг);
     ----ТИТ2----

- Лог. Nканала
- см. описание для ТИТ1
- Лог. NКП
- см. описание для ТИТ1
- Лог. NТИТ
- см. описание для ТИТ1
- Масштабный коэфф.
- см. описание для ТИТ1
- Масштабный сдвиг
- см. описание для ТИТ1
- Позиция точки
- см. описание для ТИТ1
- Знак в ячейке
- см. описание для ТИТ1
- Показывать 0
- см. описание для ТИТ1
     ----ТИТ3----

- Лог. Nканала
- см. описание для ТИТ1
- Лог. NКП
- см. описание для ТИТ1
- Лог. N ТИТ
- см. описание для ТИТ1
- Масштабный коэфф.
- см. описание для ТИТ1
- Масштабный сдвиг
- см. описание для ТИТ1
- Позиция точки
- см. описание для ТИТ1
- Знак в ячейке
- см. описание для ТИТ1
- Показывать 0
- см. описание для ТИТ1
     ----ТИТ4----

- Лог. Nканала
- см. описание для ТИТ1
- Лог. NКП
- см. описание для ТИТ1
- Лог. N ТИТ
- см. описание для ТИТ1
- Масштабный коэфф.
- см. описание для ТИТ1
- Масштабный сдвиг
- см. описание для ТИТ1
- Позиция точки
- см. описание для ТИТ1
- Знак в ячейке
- см. описание для ТИТ1
- Показывать 0
- см. описание для ТИТ1

Если в параметрах настройки компонента «Цифровой прибор» описан только ТИТ1, то для его индикации используются все 4 разряда. Если описан ТИТ1 и ТИТ2, то 1 и 2 разряд цифрового индикатора используется для отображения ТИТ1, а 3 и 4 разряд цифрового индикатора для отображения ТИТ2. Если описан ТИТ1, ТИТ2, ТИТ3 и ТИТ4, то для отображения каждого ТИТ используется один разряд цифрового индикатора.
При описании диспетчерского щита S-2000 с использованием пробника при привязке ТС к светодиодным элементам на щите структура описания оборудования управления диспетчерским щитом формируется автоматически. Технология описания диспетчерского щита приведена в отдельном документе.
