Программа «ТМС-монитор» (tmsmon.exe) позволяет просмотреть более полную информацию по телеметрии, например - флаги, маски, логические номера, количество источников данных и точек телеуправления. С помощью данной программы можно осуществить просмотр журнала событий, списка АПС, данных ретроспектив (в виде графиков), произвести настройку уставок телеизмерений.
Рекомендуется использовать «ТМС-монитор» при проведении настроек рабочего места диспетчера (ПО клиента «ОИК Диспетчер НТ»), так как программа «ТМС-монитор» реализует часть функций ПО клиента «ОИК Диспетчер НТ» (отображение журналов, состояния, флагов и.т.д.).
Для перехода в окно «ТМС-монитор» сервера динамических данных необходимо в окне главного меню программы «Настройка серверов» ЛКМ выбрать строку сервера динамических данных (по умолчанию - «TMS (Сетевой сервер)») и ЛКМ нажать на кнопку
«Монитор» или при выбранном сервере динамических данных ПКМ активировать контекстное меню, в котором выбрать пункт меню «Монитор».
Окно главного меню программы «ТМС-монитор» сервера динамических данных на различных закладках приведено на рисунке.
Окно главного меню программы «ТМС-монитор»
Программа «ТМС-монитор» («Телеметрия»). Окно поля группы телепараметров
Программа «ТМС-монитор» («Телеметрия»). Окно поля телепараметра ТС
Рис. 16.1 Программа «ТМС-монитор» («Телеметрия»). Окно поля телепараметра ТС
Вкладка «Телеметрия»
Демонстрирует дерево структуры, которое описано при настройке сервера динамических данных на вкладке «Структура».
При выборе в дереве структуры определенного телепараметра, появившееся поле демонстрирует полную информацию для данного параметра:
-
Адрес параметра в структуре сервера динамических данных (Канал:КП:Объект);
-
Наименование телепараметра;
-
Код значения состояния параметра;
-
Заданное нормальное значение для выбранного параметра;
-
Код взведенных для телепараметра флагов и полный список флагов (с отметкой о состоянии каждого флага);
-
Поле выставленных атрибутов для телепараметра;
-
Состояние телепараметров «Обрыв», «Неисправность» для двухпозиционных телесигналов;
-
Информацию о количестве источников данных (какое количество источников заносит данные по параметру в сервер) и о количестве привязанных к телесигнал точек телеуправления.
Поле телепараметра так же позволяет выполнять действия с конкретным параметром при помощи специальных кнопок управления. Список кнопок и действий приведен в таблицах:
Кнопки управления на закладке «Телеметрия» не вызывающие доп. окна
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Индикатор цикла
|
Индикатор циклического режима обновления телеметрии (мигает)
|
|
|
Цикл
|
Кнопка включения/отключения циклического режима обновления телеметрии
|
|
|
Буфер обмена
|
Поместить идентификатор выбранного телепараметра в буфер обмена
|
|
|
Квитировать
|
Квитировать состояние ТС
|
Кнопки управления на закладке «Телеметрия» вызывающие доп. окна
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Трассировка
|
Открыть окно трассировки выбранного телепараметра (см. рисунок)
|
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
График
|
Открыть окно ретроспективы изменения ТИ в виде графика (см. рисунок)
|
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Таблица
|
Открыть окно ретроспективы изменения ТИ в виде таблицы (см. рисунок)
|
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Уставки
|
Открыть окно просмотра и редактирования уставок ТИТ (см. рисунок). Настройка уставок ТИТ описана в разделе 16.1
|
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
ТУ
|
Сформировать команду телеуправления для выбранного ТС (см. рисунок)
|
Вкладка «События»
Вкладка «События» позволяет просматривать файл журнала событий клиента в программе «ТМС-монитор». При помощи панели инструментов можно задать интересующий временной интервал, за который необходимо отобразить событий а так же произвести сортировку отображенных событий. При нажатии ПКМ на область журнала в контекстном мню доступна возможность выбора инструмента «Фильтр». В версии 2.2 от 23.08.2017 г. и выше реализована функция квитирования из вкладки «События», квитировать можно как все отображенные так и единичные события.
Рис. 16.2 Программа «ТМС-монитор» (вкладка «События»)
Вкладка «Перспектива»
Вкладка «Перспектива» используется для описания графиков изменения во времени состояния ТС, ТИТ, ТИИ на перспективу. Описанные телепараметры будут автоматически отслеживать свое состояние в соответствии с веденным графиком и будут содержать признак ручного ввода.
Рис. 16.3 Программа «ТМС-монитор» (Вкладка «Перспектива»)
Вкладка «Общие запросы»
Вкладка позволяет выполнить запрос по заданным типам и признакам телепараметров, отобразить список взведенных АПС, список ТИТ которые вышли за уставки, несквитированные ТС, быстрый архив ТИТ. Позволяет отобразить список параметров у которых взведен определенный флаг, произвести поиск телепараметра по имени, запросить телепараметры по тэгу ( описание и настройка работы с тэгами доступна в разделе 15.4). Функция запроса техобъектов используется при настроенном сервере модели, для отображения всех объектов участвующих в задаче расчета топологии модели.
Рис. 16.4 Программа «ТМС-монитор» (вкладка «Общие запросы»)
Вкладка «Инфо»
Демонстрирует информацию о работе сервера динамических данных. С помощью данной вкладки можно определить:
-
Дату компоновки и номер версии ПО «ОИК Диспетчер НТ»;
-
Дату и время запуска сервера;
-
Дату и время последнего изменения настроек сервера;
-
Данные по используемому размеру памяти процессом сервера динамических данных;
-
Количество описанных пользователей и подключений с момента запуска сервера;
-
Количество регистрируемых (принимаемых) телепараметров. Данный параметр ограничивается лицензией ПО сервера «ОИК Диспетчер НТ» версии 2.Х. ;
-
Количество общих телепараметров (Всего т-парам). Данный параметр показывает сколько всего параметров описано в структуре сервера и ограничивается лицензией ПО сервера «ОИК Диспетчер НТ» версии 3.Х. ;
-
Количество внешних телепараметров. При условии настройки внешних каналов в структуре сервера;
-
Определить уровень доступа пользователя, под которым Вы подключены к программе «ТМС-монитор»;
-
Список запущенных потоков указывает номера потоков, которые созданы различными процессами и адаптерами.
Рис. 16.5 Программа «ТМС-монитор» (вкладка «Инфо»)
Вкладка «Калькулятор»
Предназначена для возможности расчета выражений, в которых могут использоваться адреса телепараметров сервера.
Рис. 16.6 Программа «ТМС-монитор» (вкладка «Калькулятор»)
Вкладка «Пользователи»
Демонстрирует список всех пользователей, подключенных к серверу динамических данных. Отображаются как реальные пользователи, так и работающие внешние задачи и дорасчеты.
Рис. 16.7 Программа «ТМС-монитор» (вкладка «Пользователи»)
Вкладка «Осциллограммы»
Осциллограммы изменения телепараметров принимаются от устройств релейной защиты в протоколе МЭК 870-5-103. На закладке «Осциллограммы», используя ПКМ и пункт меню «Получить файлы» можно выбрать из архива нужный по дате и времени приема файл, преобразовать его из формата PKF в формат COMTRADE для последующего просмотра. Для просмотра файлов осциллограмм используется ПО, разработанное сторонними организациями.
Рис. 16.8 Программа «ТМС-монитор» («Осциллограммы»)
Окно программы «ТМС-монитор» разделено на несколько панелей:
1) Панель управления окном (свернуть, развернуть, закрыть).
2) Панель «Главного меню». Пояснения к пунктам главного меню приведены ниже.
Пункт меню «Сервер»
Данное меню представляет собой набор строк меню, подробное описание строк приведено ниже:
Пункт меню «Сервер»
|
Строка меню
|
Горячая клавиша
|
Пояснения
|
|
Соединиться
|
|
Открывается окно, приведенное на Рис. 16.9
|
|
Отсоединиться
|
|
Разорвать соединение с сервером без выхода из программы «ТМС-монитор»
|
|
Выход
|
Alt+F4
|
Выход из программы
|
Строка меню «Соединиться».
Открывает окно соединения с серверов, которое позволяет присоединиться к любому доступному TMS - серверу в сети.
Рис. 16.9 Соединиться с сервером
Строка меню «Отключится»
Позволяет разорвать соединение с сервером без выхода из программы «ТМС-монитор».
Пункт меню «Операции»

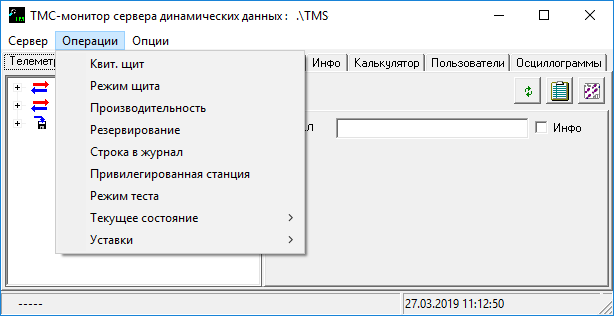

Данное меню представляет собой набор строк меню, подробное описание строк приведено ниже:
Пункт меню «Операции»
|
Строка меню
|
Горячая клавиша
|
Пояснения
|
|
Квит.щит
|
|
Общее квитирование элементов диспетчерского щита S-2000
|
|
Режим щита
|
|
Открывается окно настройки режима работы диспетчерского щита S-2000 (см. Рис. 16.10)
|
|
Производительность
|
|
Отладочный режим, используемый разработчиком ПО.
|
|
Резервирование
|
|
Проверить состояние комплекса резервированных серверов
|
|
Строка в журнал
|
|
Используется для ручного занесения произвольного текста в журнал событий
|
|
Привилегированная станция
|
|
Рабочая станция, на которой при запущенном ТМС-мониторе выбран этот пункт становится привилегированной. В лицензии на ПО количество присоединений рабочих станций к серверу ограничено. Сервер «ОИК Диспетчер НТ» оставляет резерв для гарантированного присоединения только одной привилегированной станции. Установка признака привилегированной станции на любом компьютере отменяет этот признак на ранее установленном компьютере.
|
|
Режим теста
|
|
Технологический режим разработчика
|
|
Текущее состояние
|
|
Открывается контекстное меню, позволяющее:
- сохранить переменные мгновенных значений;
- восстановить нормальные значения (на момент написания документации не реализовано).
|
|
Уставки
|
|
Открывается контекстное меню, позволяющее:
- сохранить файл всех описанных уставок;
- восстановить файл всех описанных уставок;
Процедуру сохранения/восстановления а так же редактирования файлов уставок можно производить при помощи доп. программы редактора уставок SetPointEditor.
|
Строка меню «Режим щита»
Открывается окно настройки режима работы диспетчерского щита S-2000.
Ждущий режим щита актуален при отображении на диспетчерском щите S-2000 телесигналов, объединенных в группы. При изменении состояния хотя бы одного ТС, входящего в состав группы, на диспетчерском щите активируется отображение текущего состояния всей группы. После квитирования ТС, изменившего свое состояние, на диспетчерском щите с активном ждущим режимом будут погашены все индикаторы группы.
Рис. 16.10 Режим щита
Пункт меню «Опции»
Данное меню представляет собой набор строк меню, подробное описание строк приведено ниже:
Пункт меню «Опции»
|
Строка меню
|
Горячая клавиша
|
Пояснения
|
|
Только реальная телеметрия
|
|
В нормальном режиме телеметрия с признаком недостоверности от основного источника заменяется на достоверную телеметрию от резервного источника. Информация от резервного источника не используется, если указан признак «Только реальная телеметрия».
|
|
Параметры ретроспективы
|
|
Можно настроить любой из вариантов выборки телеметрии из ретроспективы:
- Из текущей ретроспективы
- Из долговременного архива
|
|
Пользовательские сообщения
|
|
При помощи данной функции, можно увидеть сообщения от клиентских приложений.
|
