20.2.3. Настройка обмена в протоколе «MODBUS» (через Синком-IP)

На Рис. А.2.3.1 – Рис. А.2.2.3 приведен пример настроек сервера динамических данных (под именем TMS) при приеме телеметрии от УТМ в протоколе «MODBUS» через контроллер Синком-IP, подключенный к серверу по локальной сети Ethernet.

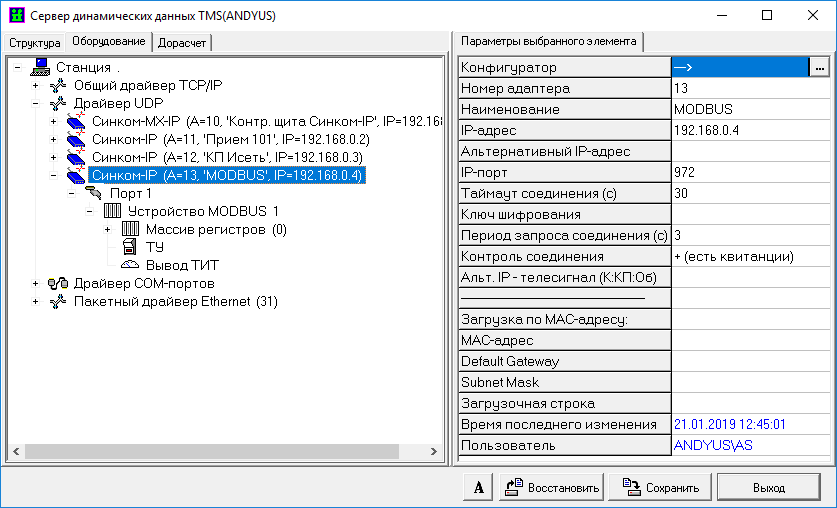

Рис. А.2.3.1 Настройка сервера TMS (прием в протоколе MODBUS, см. раздел 14.2.3)

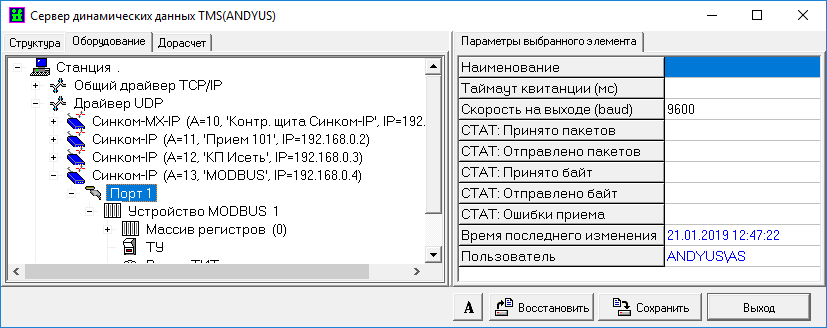

Рис. А.2.3.2 Настройка сервера TMS (прием в протоколе MODBUS, см. раздел 14.2.3)

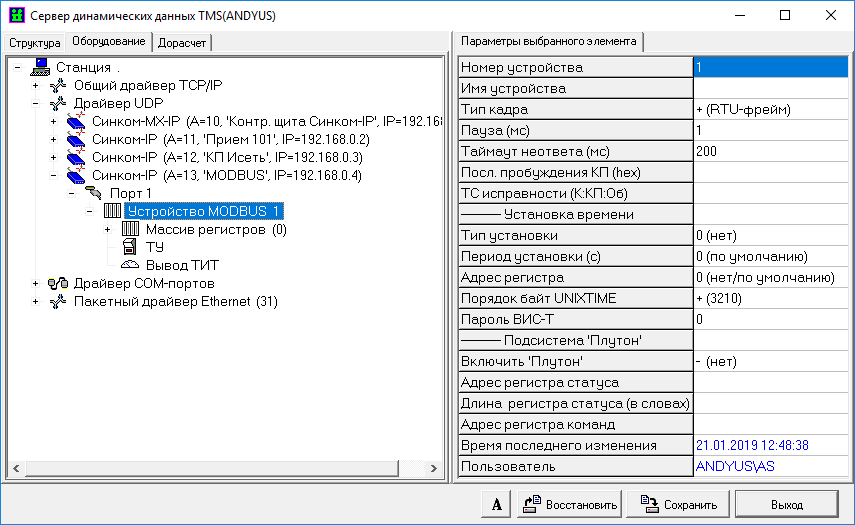

Рис. А.2.3.3 Настройка сервера TMS (прием в протоколе MODBUS)

Рис. А.2.3.4 Настройка сервера TMS (прием в протоколе MODBUS)

Параметры настройки компонента ‘Устройство MODBUS’:

- Номер устройства	- число в диапазоне от 0 до 247;
- Имя устройства	- произвольный текст;
- Тип кадра	- варианты настройки:+ (RTU-фрейм), - (ASCII-фрейм), Т (TCP/IP-фрейм);
- Пауза (мс)	- пауза перед выдачей запроса (число в диапазоне от 1 до 60000);
- Таймаут неответа(мс)	- таймаут ожидания ответа (число в диапазоне от 0 до 60000);
- Посл. пробуждения КП (hex)	-последовательность байт в формате hex для пробуждения КП;
- ТС исправности (К:КП:Об)	- адрес ТС исправности устройства.
----Установка времени----
- Тип установки	- варианты настройки:0 (нет), 1 (UNIXTIME), 2 (BИC-T), 3 (MiCOM-частный), 4 (CP56Time2a-реверс), 5(Сириус Unix), 6(Сириус ГМД);
- Период установки (с)
- Адрес регистра	- варианты настройки: 0 (нет/по умолчанию), $785 (IONmeter) , $800 (Micom) , $12B (CP56Time2a-реверс);
- Порядок байт UNIXTIME	- варианты настройки:+ (3210), - (0123);
- Пароль BИC-T	- пароль для устройства ВИС-Т. Для других устройств - 0 (нет пароля);

Параметры настройки компонента ‘Массив регистров’:

- Начальный адрес	- число в диапазоне от 0 до 65535;
- Способ считывания	- варианты настройки: 1 (read coil status), 2 (read input status), 3 (read holding regs), 4 (read input regs);
- Плутон: номер бита

Параметры настройки компонента ‘ТИТ’:

- Индекс в массиве	- число в диапазоне от 0 до 127;
- Порядок байт	- варианты настройки: 0 (станд.), 1 (ст-мл), 2 (мл-ст);
- Формат	- варианты настройки: 0 (беззнак.), 1 (доп. код), 2 (знак ст. бит), 3 (беззнак BCD);
- Лог. № Канала	- логический адрес ТИТ, назначенный в структуре сервера (Канал);
- Лог. № КП	-“- (КП)
- Лог. № Объекта	-“- (Объект)

Параметры настройки компонента ‘ТУ’:

- Адрес	- число в диапазоне от 0 до 65535;
- Тип	- варианты настройки:<> (вкл/откл), 1 (ВКЛ), 0 (ОТКЛ);
- Команда MODBUS	-варианты настройки: 5 (FORCECOIL), 6 (PRESETREG), 15(FORCE MUL. COILS), 16 (PR. MUL. REG);
- Лог. № Канала	- логический адрес ТC объекта управления, назначенный в структуре сервера (Канал);
- Лог. № КП	-“- (КП)
- Лог. № Объекта	-“- (Объект)
- Данные (для команд PRESET) ВКЛ	- последовательность байт в формате hex
- Данные (для команд PRESET) ОТКЛ	- последовательность байт в формате hex

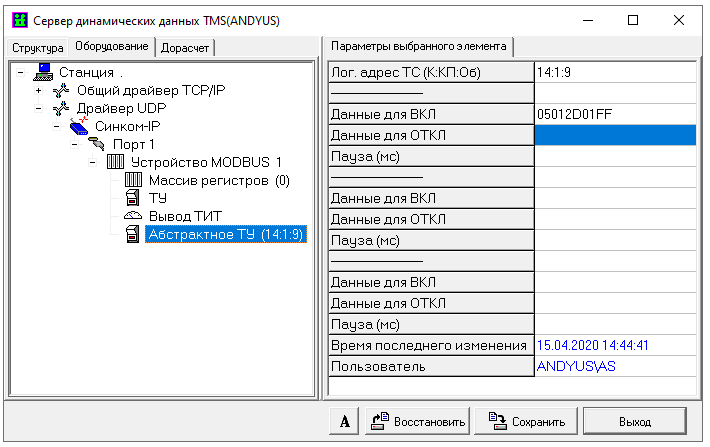

Компонент ‘Абстрактное ТУ’ позволяет создать последовательность из 3 записей команд в протоколе MODBUS с возможностью задания временной паузы между ними. Последовательность команд начинает работу после выдачи команды управления привязанного телесигнала.

Параметры настройки компонента ‘Абстрактное ТУ’:

- Лог.адрес ТС(К:КП:Об)	- логический адрес ТC объекта управления, назначенный в структуре сервера;
Данные для ВКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Данные на ОТКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Пауза (мс)	- временная пауза после выдачи команд;
Данные для ВКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Данные на ОТКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Пауза (мс)	- временная пауза после выдачи команд;
Данные для ВКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Данные на ОТКЛ	- данные необходимые для выдачи в формате HEX, контрольная сумма не указывается;
Пауза (мс)	- временная пауза после выдачи команд;
