3.5.7.2. Установка контроллера на шину TBUS
Контроллер устанавливается на монтажную рейку (DIN-профиль 35 мм) в следующей последовательности:
· корпус контроллера устанавливается на рейку, цепляясь верхними выступами;
· корпус контроллера опускается вниз относительно верхнего выступа до щелчка.

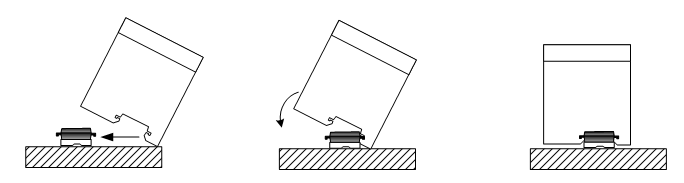

Рисунок 3.6.2.1 - Установка на DIN-рейку
Для подключения контроллера следует:
- подсоединить линии связи интерфейса RS-485,
- подать питание на шину TBUS.
