Шина TBUS представляет собой 5-ти проводную шину, составляемую из произвольного количества единичных Т-образных шинных соединителей TBUS, крепящихся к DIN-рейке с помощью защелок.
Шина TBUS предназначена:
- для обеспечения питания установленных на ней устройств,
- для организации интерфейса обмена по RS-485.
Для подключения к шине TBUS монтажных проводов используются штекерные и розеточные разъемы шинного соединителя.

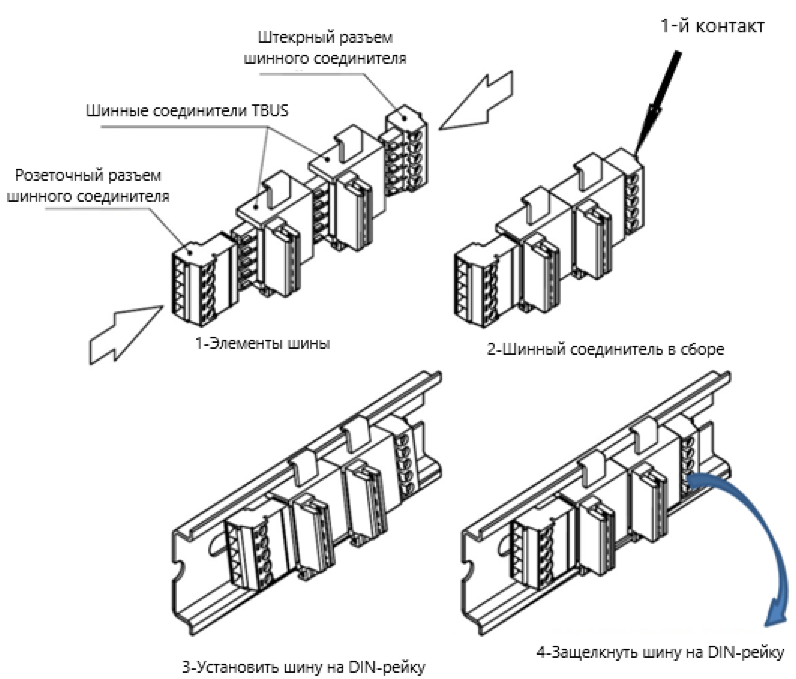

На рисунке 3.6.1.1 приведен внешний вид шины TBUS в сборе.
Рисунок 3.6.1.1 - Сборка шины TBUS

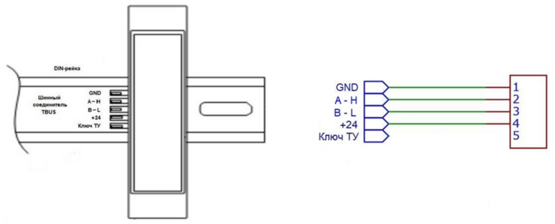

Рисунок 3.6.1.2 - Раскладка питающих и сигнальных цепей на шине TBUS
Соответствие интерфейсных сигналов в случае применения шины CAN:
- A-H CANH
- B-L CANL
Соответствие интерфейсных сигналов в случае применения шины RS-485:
- A-H RS-485-A
- B-L RS-485-B
ВНИМАНИЕ! МОНТАЖНАЯ РЕЙКА (МОНТАЖНЫЙ КРОНШТЕЙН) ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА.
ВНИМАНИЕ! ПРИ УСТАНОВКЕ МОДУЛЯ НА ШИНУ TBUS НЕОБХОДИМО КОНТРОЛИРОВАТЬ ПОЛОЖЕНИЕ КЛЕММ ШИННОГО СОЕДИНИТЕЛЯ TBUS ОТНОСИТЕЛЬНО РАЗЪЕМА TBUS НА ТЫЛЬНОЙ СТОРОНЕ КОРПУСА.
