1.6. Коммуникационный контроллер «Синком-ДКП»/13.8
Коммуникационный контроллер «Синком-ДКП»/13,8 − универсальный модуль, применяемый, как самостоятельное устройство, на объектах с малым количеством контролируемых параметров. Отличительная черта контроллера − возможность работы от батареи 12 В.

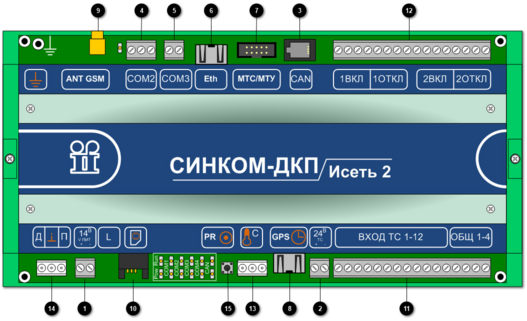

Рис 1.6 Коммуникационный контроллер «Синком-ДКП»/13,8
1. Клемма питания контроллера.
Наверх
2. Клемма питания внешних цепей ТС (НЕ использовать! В модуле установлен внутренний источник питания 24В).
Наверх
3. Порт шины CAN.
Наверх
4. Универсальный асинхронный последовательный порт RS-232/RS-485.
Наверх
5. Асинхронный последовательный порт RS-485.
Наверх
6. Порт Ethernet.
Наверх
7. Порт шины «МТС-МТУ».
Наверх
8. Порт для подключения приёмника ГЛОНАСС/GPS «ПСТВ-1».
Наверх
9. Разъём антенны GSM-GPRS.
Наверх
10. Разъём SIM-карты.
Наверх
11. Клеммы цепей ТС.
Наверх
12. Клеммы цепей ТУ.
Наверх
13. Клеммы датчиков температуры.
Наверх
14. Клеммы датчиков открывания двери и контроля питания.
Наверх
15. Кнопка программирования контроллера
Наверх
