1.5. Коммуникационный контроллер «Синком-ДКП»

Коммуникационный контроллер «Синком-ДКП» − универсальный модуль, применяемый, как самостоятельное устройство, на объектах с малым количеством контролируемых параметров, с питанием 24В.

1.5. Коммуникационный контроллер «Синком-ДКП»

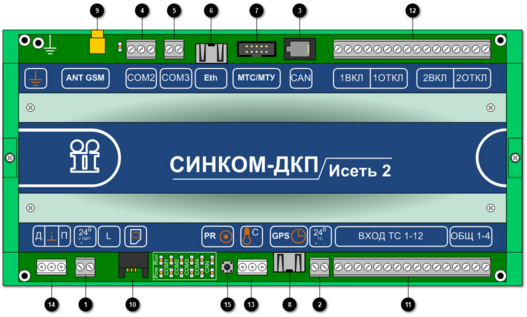

Рис 1.5 Коммуникационный контроллер «Синком-ДКП»
1. Клемма питания контроллера.
2. Клемма питания внешних цепей ТС (для подключения источника питания 24в).
3. Порт шины CAN.
4. Универсальный асинхронный последовательный порт RS-232/RS-485.
5. Асинхронный последовательный порт RS-485.
6. Порт Ethernet.
7. Порт шины «МТС-МТУ».
8. Порт для подключения приёмника ГЛОНАСС/GPS «ПСТВ-1».
9. Разъём антенны GSM-GPRS.
10. Разъём SIM-карты.
11. Клеммы цепей ТС.
12. Клеммы цепей ТУ.
13. Клеммы датчиков температуры.
14. Клеммы датчиков открывания двери и контроля питания.
15. Кнопка программирования контроллера
