1.1. Коммуникационный контроллер «Синком-ДК2»

Коммуникационный контроллер «Синком-ДК2» − многофункциональный модуль, применяемый в шкафах УСПИ «Исеть 2» в качестве управляющего контроллера с поддержкой модулей МТС и МТУ.

1.1. Коммуникационный контроллер «Синком-ДК2»

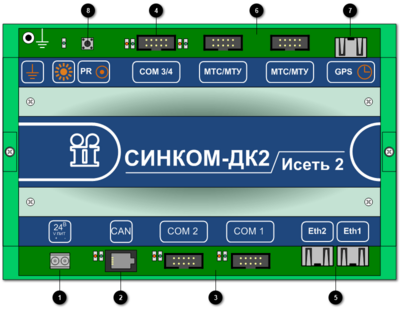

Рис 1.1 Коммуникационный контроллер «Синком-ДК2»
1. Клемма питания.
2. Порт шины CAN.
3. Универсальные асинхронные последовательные порты RS-232/RS-485.
4. Асинхронные последовательные порты RS-485.
5. Порты Ethernet.
6. Порты шины «МТС-МТУ»
7. Порт для подключения приёмника ГЛОНАСС/GPS «ПСТВ-1».
8. Кнопка программирования контроллера
