1.2. Коммуникационный контроллер «Синком-Д2»

Коммуникационный контроллер «Синком-Д2» − многофункциональный модуль, применяемый в качестве управляющего контроллера шкафов расширения УСПИ «Исеть 2» с поддержкой модулей МТС и МТУ. Коммуникационный контроллер «Синком-Д2» рекомендуется к использованию в качестве управляющего контроллера щита S-2000, принимая данные через локальную сеть Ethernet по протоколу UDP в составе программно - аппаратного комплекса «ОИК Диспетчер НТ».

1.2. Коммуникационный контроллер «Синком-Д2»

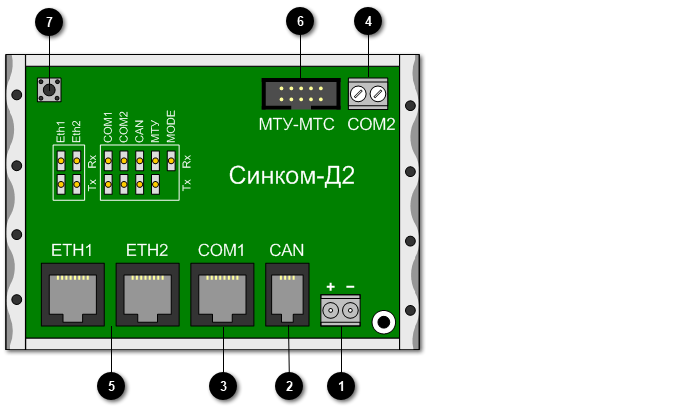

Рис 1.2 Коммуникационный контроллер «Синком-Д2»
1. Клемма питания.
2. Порт шины CAN.
3. Универсальный асинхронный последовательный порт RS-232/RS-485.
4. Асинхронный последовательный порт RS-485.
5. Порты Ethernet.
6. Порт шины «МТС-МТУ».
7. Кнопка программирования контроллера
