8.3.1. Настройка оборудования с использованием общего драйвера TCP/IP
Использование общего драйвера TCP/IP является основным способом описания связи с источниками телеметрии или с верхними уровнями передачи данных. Драйвер поддерживает такие актуальные протоколы, как МЭК 870-5-101, МЭК 870-5-104, МЭК 61850, DNP-3, СПОДЭС.

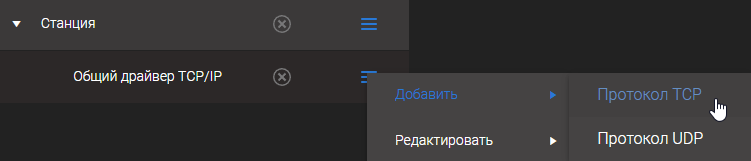

В описании оборудования на уровне компонента «Общий драйвер TCP/IP» могут быть добавлены следующие подчиненные компоненты описания оборудования:
Протокол TCP;
Протокол UDP.
Отличие протокола UDP ‘Общего драйвера TCP/IP’ от протокола, реализованного в ‘Драйвере UDP’ состоит в том, что на этапе приема/передачи информации с использованием ‘Общего драйвера TCP/IP’ не выполняется разборка потока информации - реализован протокол по типу ‘байтового потока’.
В описании оборудования на уровне компонента «Протокол TCP» и «Протокол UDP» может быть добавлен подчиненный компонент описания оборудования – «Порт». Данный компонент является основополагающим для настройки связи с другими узлами информации и описывает ТСР-соединение двух сторон.

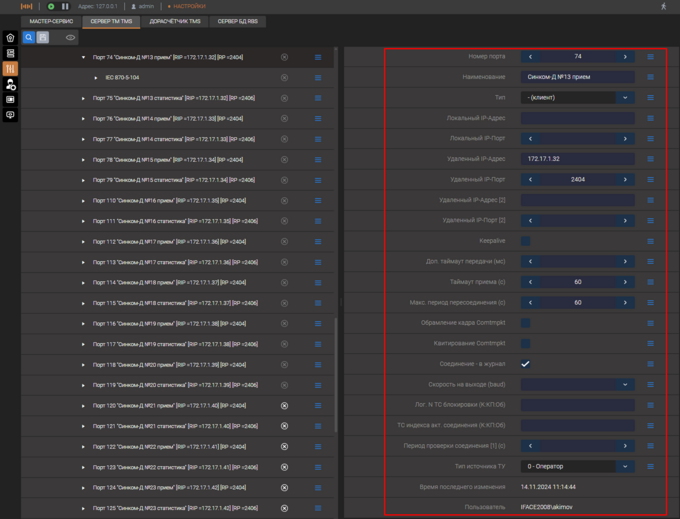

Параметры компонента «Порт» при настойке протокола TCPв
Номер порта
уникальное число в диапазоне от 0 до 512. Если необходимо описать количество портов большее чем 512, необходимо добавить дополнительный компонент "Станция"
Наименование
произвольный текст.
Тип
варианты настройки: + (сервер), - (клиент). Определяет задачу которая решается при описании данного порта: прием(клиент) или передача(сервер) данных.
Локальный IP-адрес
локальный IP-адрес со стороны сервера. Если заполнить данный параметр при описании соединения типа "сервер", то подключение будет возможно только по указанному адресу. Подобная настройка требует сетевой доступности указанного адреса и порта. На этах первичной настройки рекомендуется не заполнять данный пункт, дождаться успешного соединения и определить реквизиты по которому оно произошло.
Локальный IP-порт
локальный номер IP-порта со стороны сервера. Обязательный параметр при описании соединения типа "сервер", определяет реквизиты присоединения которыми воспользуется вторая сторона обмена.
Удаленный IP-адрес
IP-адрес второй стороны обмена. При описании соединения типа "клиент" является обязательным полем настройки, указывается ip-адрес второй стороны которая настроена как "сервер".
Удаленный IP-порт
IP-порт второй стороны обмена. При описании соединения типа "клиент" является обязательным полем настройки, указывается ip-порт второй стороны которая настроена как "сервер".
Удален. IP-адрес[2]
резервный IP-адрес второй стороны обмена. При отсутствии соединения по первым указанным реквизитам, будет произведена попытка подключения по указанным резервным реквизитам. Если произошло успешное соединение по резервным реквизитам, то обратный переход на основные реквизиты автоматически не произойдет, необходим ручной перезапуск соединения.
Удален. IP-порт [2]
резервный IP-порт второй стороны обмена. При отсутствии соединения по первым указанным реквизитам, будет произведена попытка подключения по указанным резервным реквизитам.Если произошло успешное соединение по резервным реквизитам, то обратный переход на основные реквизиты автоматически не произойдет, необходим ручной перезапуск соединения.
Keepalive
признак проверки состояния соединения на уровне протокола TCP-IP. Механизм проверки состояния TCP-соединения в периоды отсутствия передачи данных. Его основная цель — убедиться, что удаленный узел всё еще доступен, и предотвратить разрыв соединения промежуточным оборудованием (например, брандмауэрами или NAT-устройствами) из-за неактивности.
Доп. таймаут передачи (мс)
дополнительный таймаут передачи к расчетному таймауту. Расчетный таймаут передачи вычисляется на основании указанной в настройках ‘Скорости на выходе’. Функция предназначена для тонкой подстройки канала, после анализа трассировок обмена в которых определена необходимость короткой задержки пакета перед отправкой.
Таймаут приема (с)
таймаут приема для принятия решения о разрыве соединения.
Макс. период соединения (с)
таймаут определяющий сколько времени будут производиться попытки установки соединения при настроенном типе "клиент".
Обрамление кадра Comtmpkt
обрамление ‘байтового потока’ при использовании протокола Comtmpkt (применение данных настроек следует согласовать с разработчиком ПО, по умолчанию – ‘нет’);
Квитирование Comtmpkt
по умолчанию - ‘нет’.
Соединение – в журнал
при выбранном значении ‘да’ факт соединения заносится в журнал регистрации событий сервера. Не рекомендуется для ненадежных линий связи.
Скорость на выходе (baug)
Используется для вычисления расчетного таймаута передачи. Доступные варианты при выборе скорости: 50, 100, 200, 300, 600, 1200, 2400, 4800, 9600, 19200 бод.
Логический № ТС блокировки (К:КП:Об)
при взведенном ТС блокировки имитируется разрыв соединения. Можно использовать для настройки комплекса с использованием резервированных каналов связи.
ТС индекса акт.соединения (К:КП:Об)
адрес ТС который будет сигнализировать о состоянии соединения. 0 - соединения активно, 1 - соединение разорвано. Состояние ТС обновляется через заданный период проверки соединения в секундах.
Период проверки соединения (с)
временной период проверки состояния соединения, от которого зависит состояние ТС индекса акт.соединения.
Тип источника ТУ
настройка предназначена для организации ключа захвата ТУ и определяет уровень (оператор,ЦУС,ОДУ,РДУ) соединение с которым описано на этом порту.

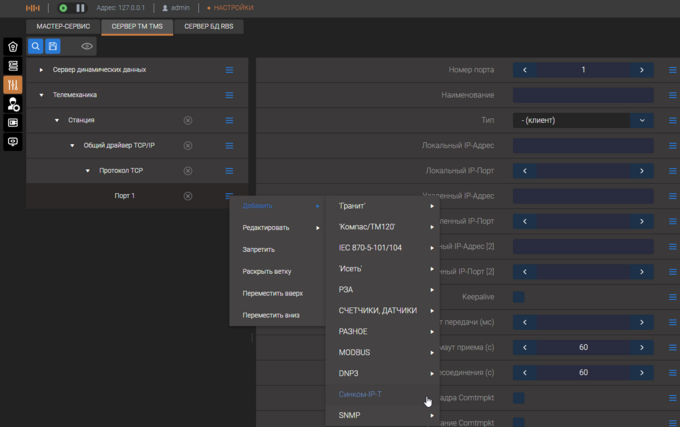

Выбор типа УТМ, подключаемого через порт, выполняется через контекстное меню на уровне описания порта. В Приложении А приведены следующие примеры настройки с использованием протокола TCP:
при выбранном значении ‘да’ факт соединения заносится в журнал регистрации событий. Не рекомендуется для ненадежных линий связи.
Скорость на выходе (baug)
используется для вычисления расчетного таймаута передачи. Доступные варианты при выборе скорости: 50, 100, 200, 300, 600, 1200, 2400, 4800, 9600, 19200 бод;
Логический № ТС блокировки (К:КП:Об)
при взведенном ТС блокировки имитируется разрыв соединения. Можно использовать для настройки комплекса с использованием резервированных каналов связи;
Тип источника ТУ
настройка предназначена для организации ключа захвата ТУ и определяет уровень (оператор,ЦУС,ОДУ,РДУ) соединение с которым описано на этом порту.

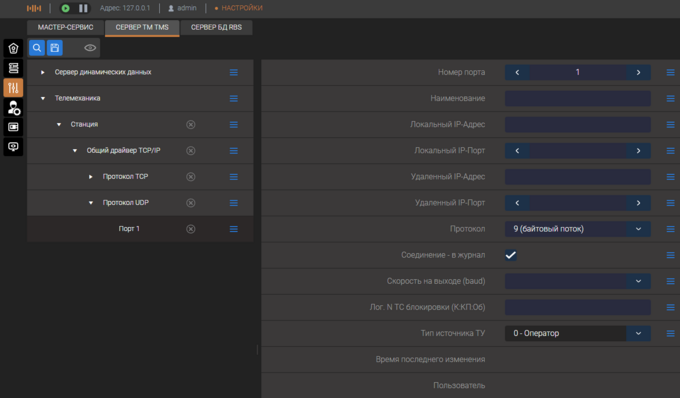

Выбор типа УТМ, подключаемого через порт, выполняется через контекстное меню на уровне описания порта. В Приложении А приведены следующие примеры настройки с использованием протокола UDP:
прием телеметрии с шины «Исеть TM-BUS» УСПИ «Исеть 2» (раздел).
