Мониторинг ТМС-сервера позволяет просмотреть более полную информацию по телеметрии, например - флаги, маски, логические номера, количество источников данных и точек телеуправления. С помощью данной программы можно осуществить просмотр состоянии телеметрии, произвести ручное изменение, просмотреть данные ретроспектив, осуществить диагностику с помощью инструмента трассировки приема и передачи информации.
Рекомендуется использовать при проведении настроек рабочего места диспетчера, так как мониторинг реализует часть функций клиентского приложения (отображение состояния, флагов и.т.д.).
Для перехода в мониторинг сервера динамических данных необходимо перейти в пункт "Мониторинг" и на появившейся странице перейти в раздел "Сервер ТМ TMS".

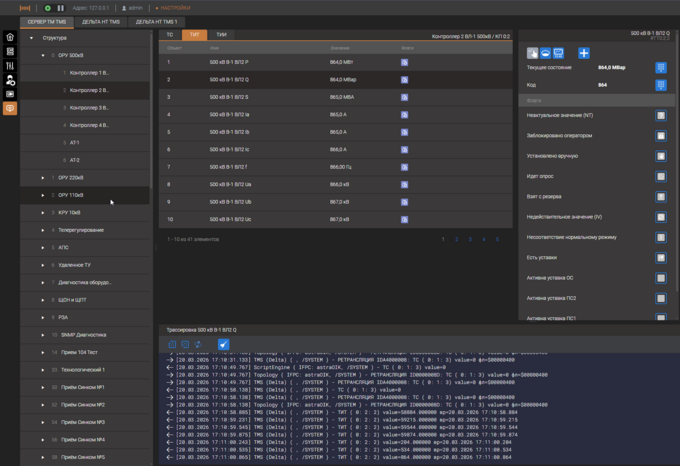

Мониторинг демонстрирует дерево структуры, которое описано при настройке сервера динамических данных на вкладке «Структура».

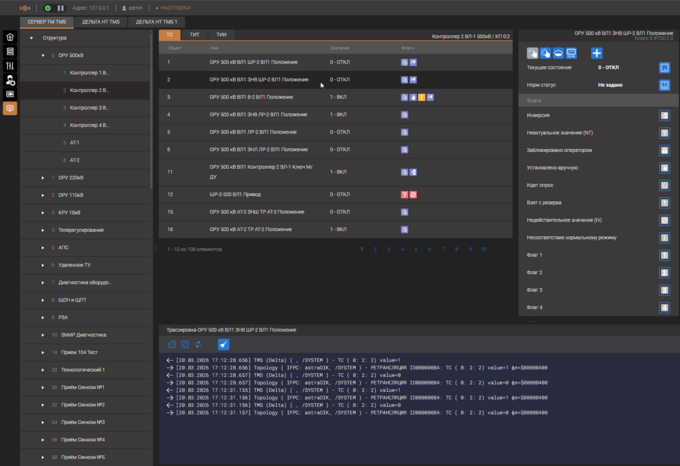

При выборе в дереве структуры определенного телепараметра, появившееся поле демонстрирует полную информацию для данного параметра:
Адрес параметра в структуре сервера динамических данных (Канал:КП:Объект);
Наименование телепараметра;
Код значения состояния параметра;
Заданное нормальное значение для выбранного параметра;
Код взведенных для телепараметра флагов и полный список флагов (с отметкой о состоянии каждого флага);
Поле выставленных атрибутов для телепараметра;
Состояние телепараметров «Обрыв», «Неисправность» для двухпозиционных телесигналов;
Информацию о количестве источников данных (какое количество источников заносит данные по параметру в сервер) и о количестве привязанных к телесигнал точек телеуправления.
Поле телепараметра так же позволяет выполнять действия с конкретным параметром при помощи специальных кнопок управления. Список кнопок и действий приведен в таблицах:
Кнопки управления на уровне телепараметра
Вид кнопки
Название
Пояснение
Квитирование
Квитирование состояния телесигнала

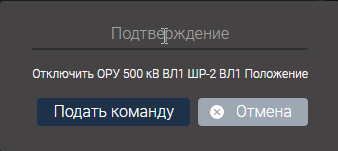

Подать команду ТУ
Выдача команды телеуправления. Нажатие на кнопку сопровождается дополнительным окном
При успешной команде в нижнем правом углу появляется всплывающее сообщение

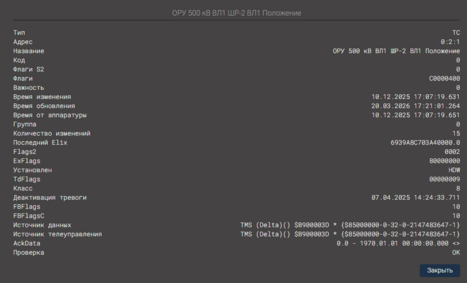

Служебная информация
Показывает дополнительную информацию о телепараметре: время последнего изменения, метку времени, источник, количество изменений и др.
Запрос

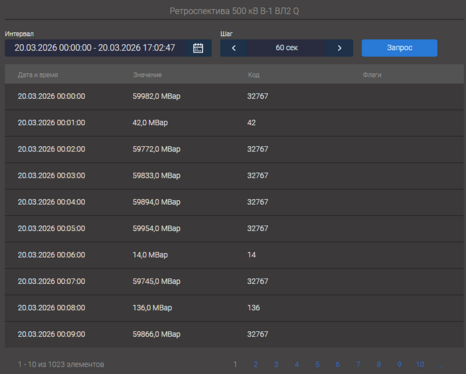

Запрос ретроспективы. Если настроен функционал ретроспективы, то мониторинг данных позволяет получить список значений в табличной форме с заданным шагом и в указанном временном диапазоне запроса.
Добавить в пользовательский список
Существует возможность создавать и сохранять пользователський список параметров. В список могут попадать как телеизмерения так и телесигнализация из любы каналов и КП, что позволяет быстро получать доступ к списку параметров.

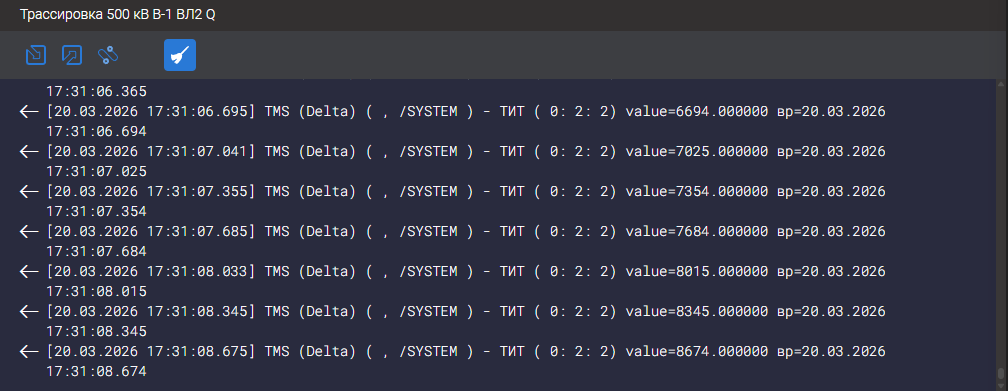

Каждый параметр может быть включен в режим трассировки, что поможет определить источники данных этого параметра, адреса ретрансляции, темпы поступления и многое другое. Трассировать могут единичные параметры и группы ТС и ТИТ, для включения трассировки необходимо нажать кнопку
Инструменты для работы с трассировкой
Вид кнопки
Название кнопки
Пояснение
Трассировка
Включает и останавливает процедуру трассировки.
Ретрансляция
Данная кнопка включает отображение в трассировке сообщений которые вызывает только ретрансляция параметров.
Прием
Данная кнопка включает отображение в трассировке сообщений которые вызывает только прием параметров.
