Мониторинг процесса Дельта предназначен для просмотра состояния информационного обмена (приёма и передачи информации), который настраивается при конфигурировании сервера динамических данным на вкладке «Телемеханика». Мониторинг позволяет определить установлено ли физическое соединение по описанному порту, инструмент отображения трассировки обмена позволяет более детально проанализировать информационный обмен в любом протоколе (который поддерживается ПО сервера «ОИК Диспетчер НТ»), убедиться в получении описанных параметров в процессе настройки, выдать команду телеуправления.
Рекомендуется использовать мониторинг процесса при:
-
настройке/наладке системы, для тестирования правильности указания настроек «Телемеханика» сервера;
-
необходимости детального анализа информационного обмена с удаленной стороной, для точного определения отправляемых и принимаемых пакетов данных.
Для перехода в мониторинг сервера динамических данных необходимо перейти в пункт "Мониторинг" и на появившейся странице перейти в раздел "Дельта НТ TMS". Если в структуре сервера добавлены дополнительные процессы Дельта, то их мониторинг будет доступен в дополнительных соседних вкладках с указанием номера процесса.

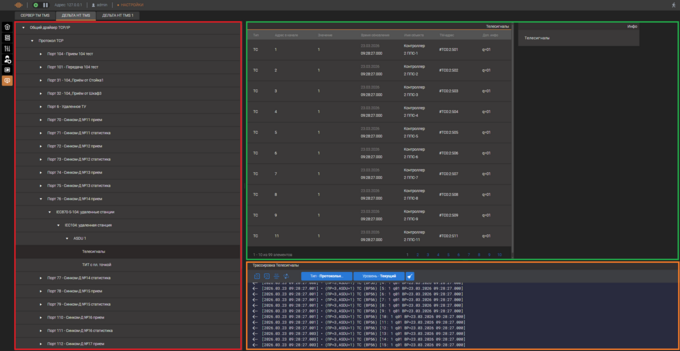

Страница мониторинга разделена на четыре зоны:
- зона описания источников телеметрии (выделено красным цветом), демонстрирует дерево оборудования, которое описано при настройке сервера динамических данных под уровнем компонента «Телемеханика»;
- зона со справочной информацией по выбранному компоненту и о его текущем состоянии (выделено синим цветом);
- зона текущего состояния телепараметров, выбранного компонента (выделено зеленым цветом);
- зона трассировки обмена по выбранному компоненту (выделено оранжевым цветом).

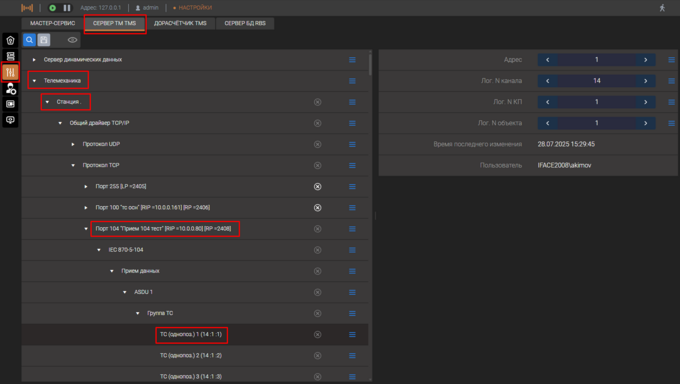

Зона структуры источников телеметрии.
Демонстрирует дерево оборудования, которое описано при настройке сервера динамических данных под уровнем компонента «Телемеханика».

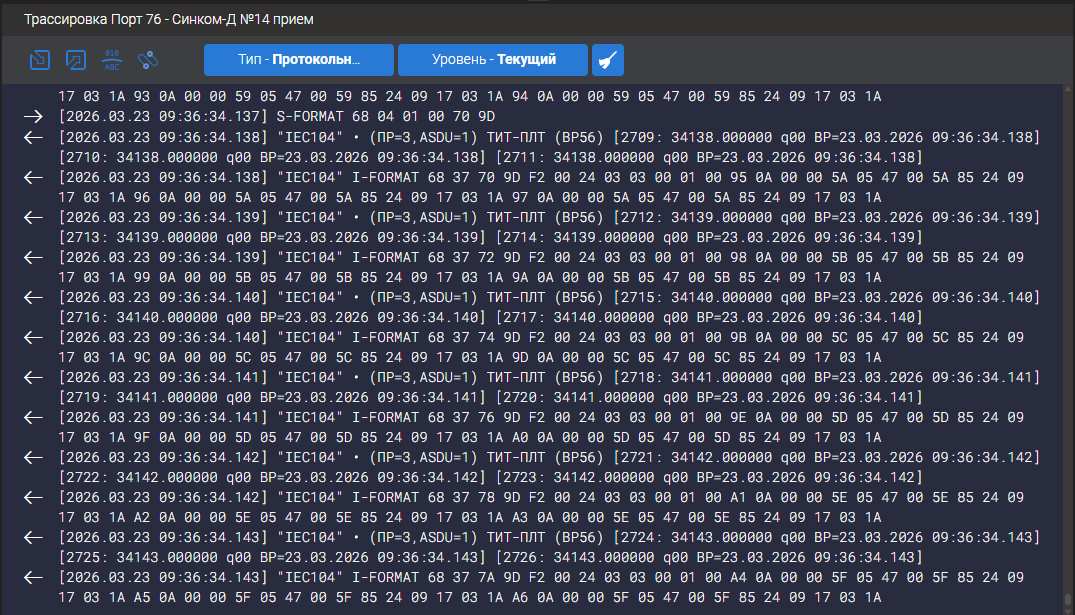

Зона трассировки обмена.
При трассировке можно выбирать отдельные модули, отдельные порты, группы параметров и отдельные параметры. Трассировка возможна на уровне протокола, на физическом уровне и на логическом уровне. В последнем случае отсутствует обрамление пакета, связанное с конкретным протоколом обмена. Для начала работы трассировки необходимо нажать кнопку
. Снятие признака активности в зоне трассировки позволяет приостановить вывод информации, что удобно для анализа.
Панель управления трассировкой позволяет осуществить действия описанные в таблице:
Функциональная панель управления трассировкой
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Трассировка
|
Включает и останавливает процедуру трассировки.
|
|
|
Ретрансляция
|
Данная кнопка включает отображение в трассировке сообщений которые вызывает только ретрансляция параметров.
|
|
|
Прием
|
Данная кнопка включает отображение в трассировке сообщений которые вызывает только прием параметров.
|
|
|
Очистить лог
|
Позволяет очистить поле трассировки
|
|
|
Тип трассировки
|
Определение уровня на котором происходит трассировка обмена
|
|
|
Уровень трассировки
|
Позволяет определять на каком уровне производится трассировка. Например находясь на уровне параметра можно включить режим "трассировать уровнем выше" - означает что будет отображена трассировка на уровне порта.
|

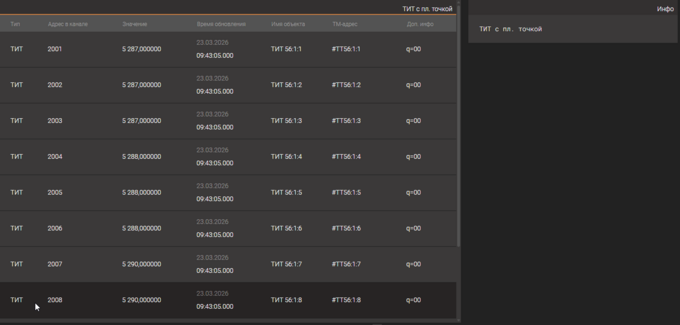

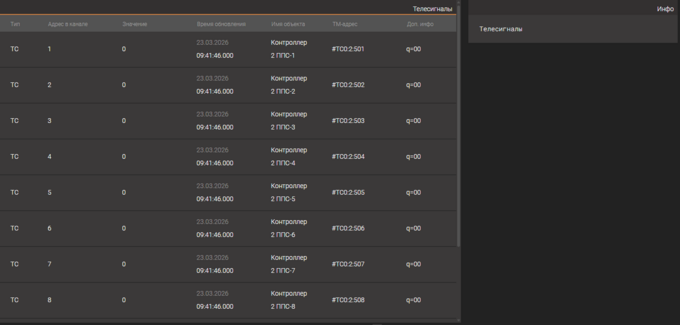

Зона текущего состояния телепараметров, выбранного компонента.
Предназначена для просмотра в режиме он-лайн, состояния принимаемых параметров, метки времени, состояние флагов качества, диспетчерского наименования и адреса в структуре ТМС-сервера.
