18.3.3. Настройка МЭК 870-5-104 (прием-передача на одном сервере)

Данный пример интересен только на этапе отладки для организации потоков информации в протоколе МЭК 870-5-104, когда сервер динамических данных передает данные, адресуя их для приема на самого себя. Пример настроек сервера динамических данных приведен на рисунках.

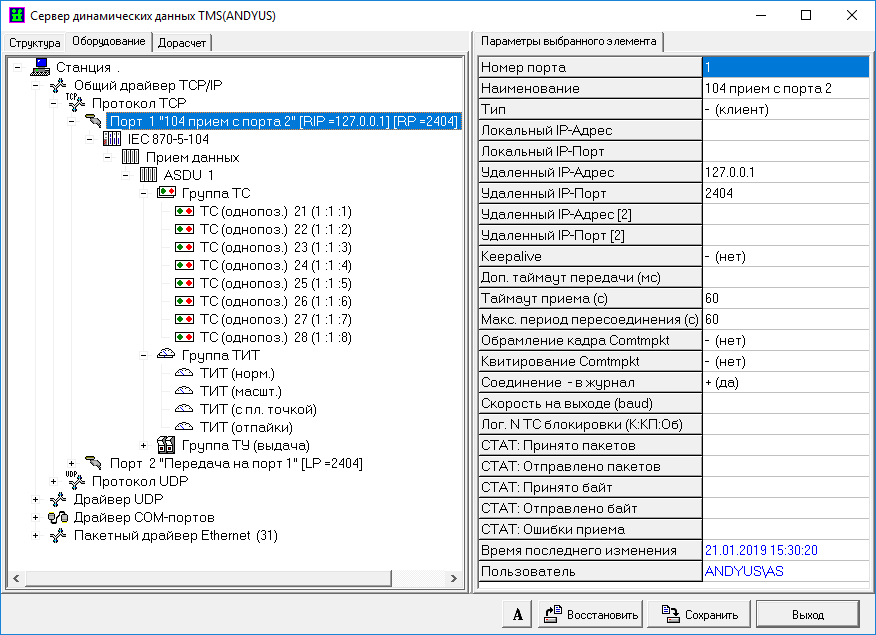

Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 10.2.4)

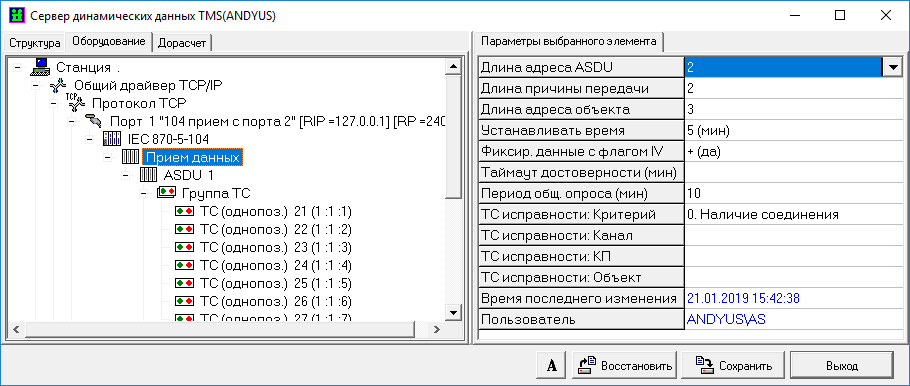

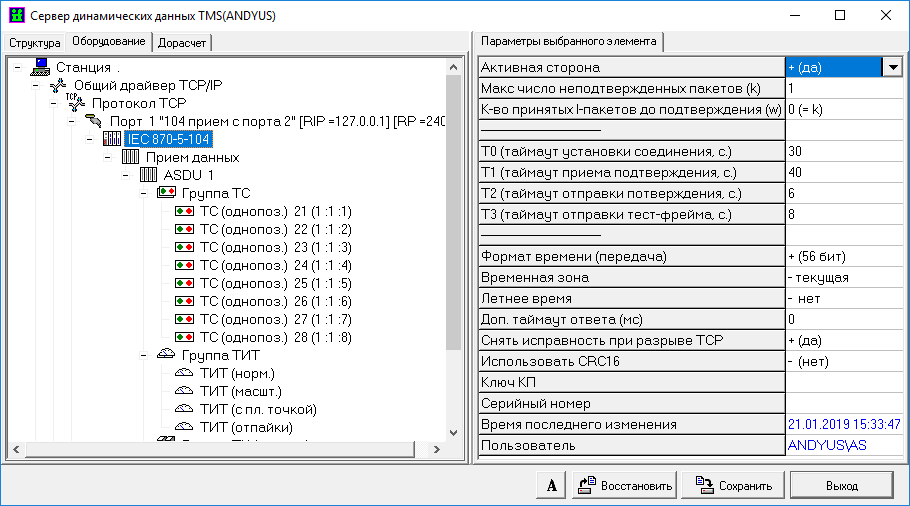

Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 18.3.1)

Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 18.3.1)

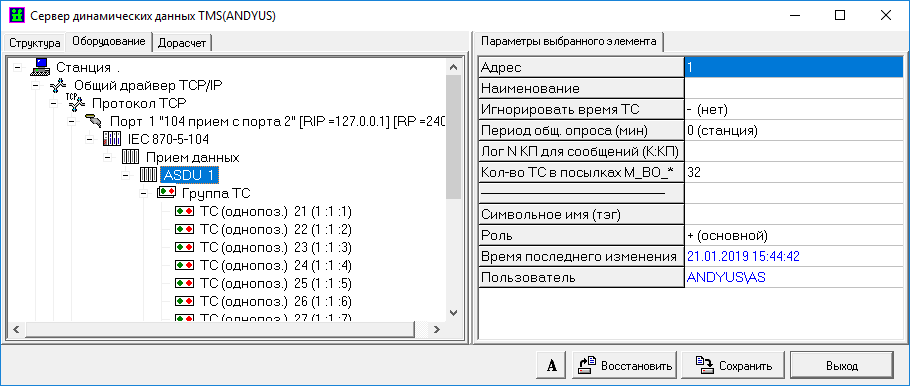

Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 18.3.1)

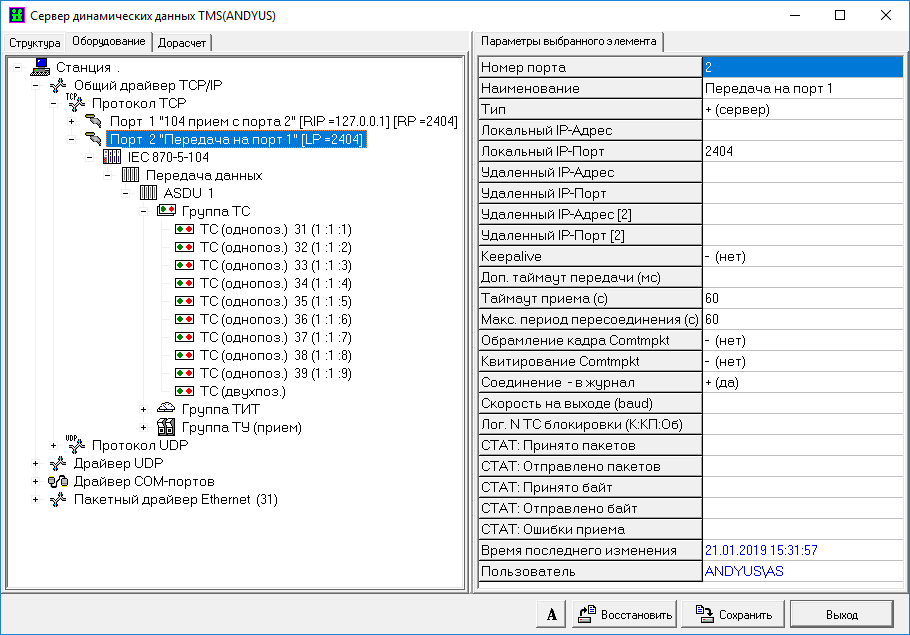

Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 10.2.4)

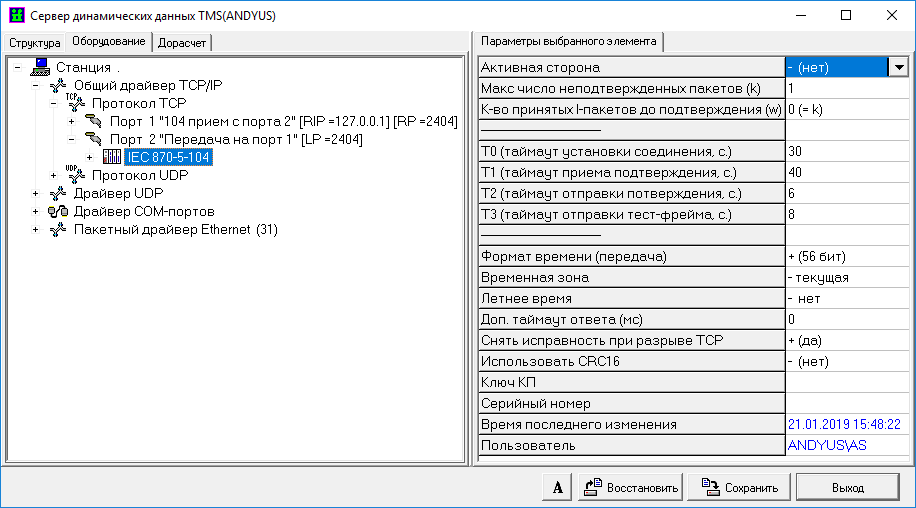

Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 18.3.2)

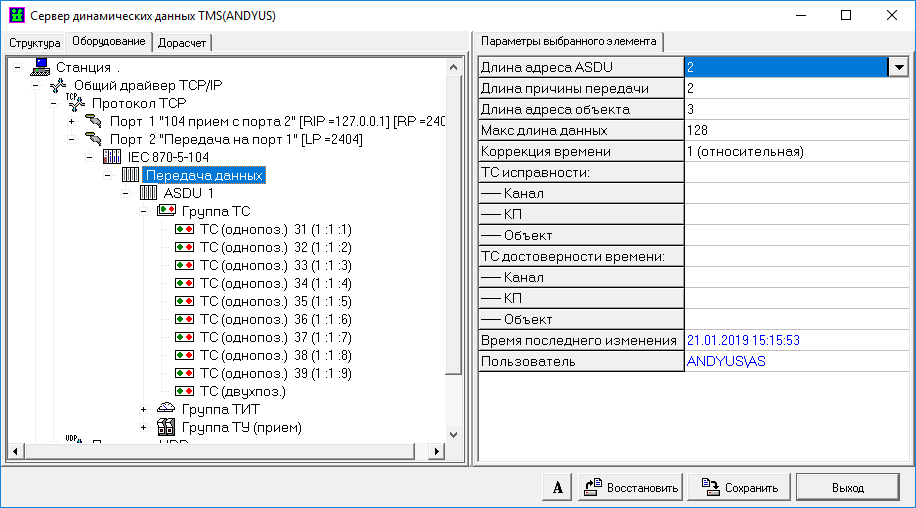

Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 18.3.2)

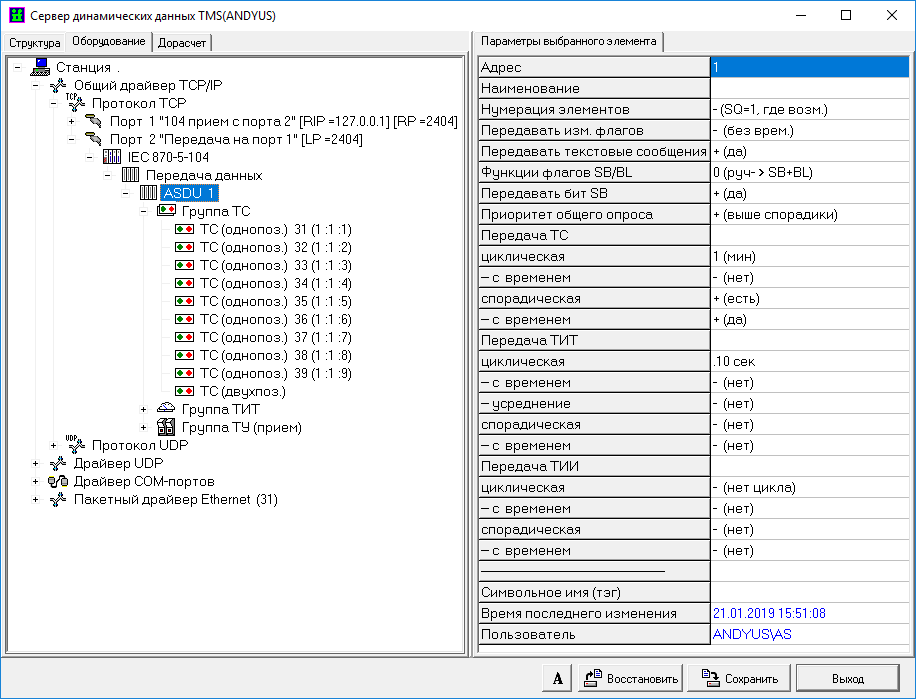

Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 18.3.2)
