18.3.4. Настройка МЭК 870-5-101 (передача через Синком-Д)

На рисунках приведен пример настроек сервера динамических данных (комплекс «ОИК Диспетчер НТ», имя сервера динамических данных - TMS) при передаче телеметрии в протоколе МЭК 870-5-104 через СОМ-порт контроллера Синком-Д.

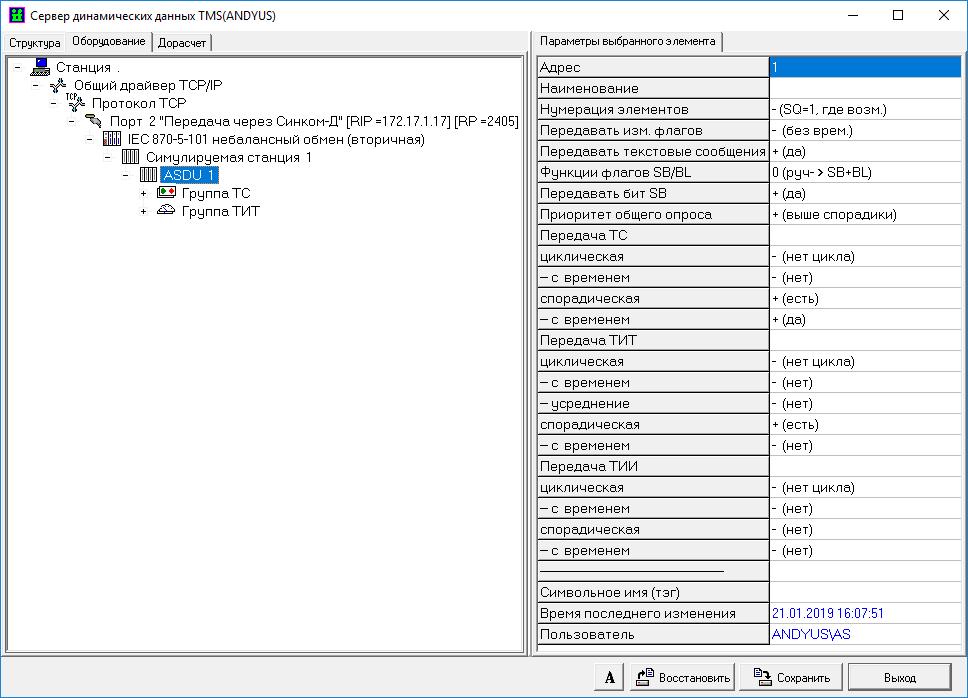

Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. раздел 10.2.4)

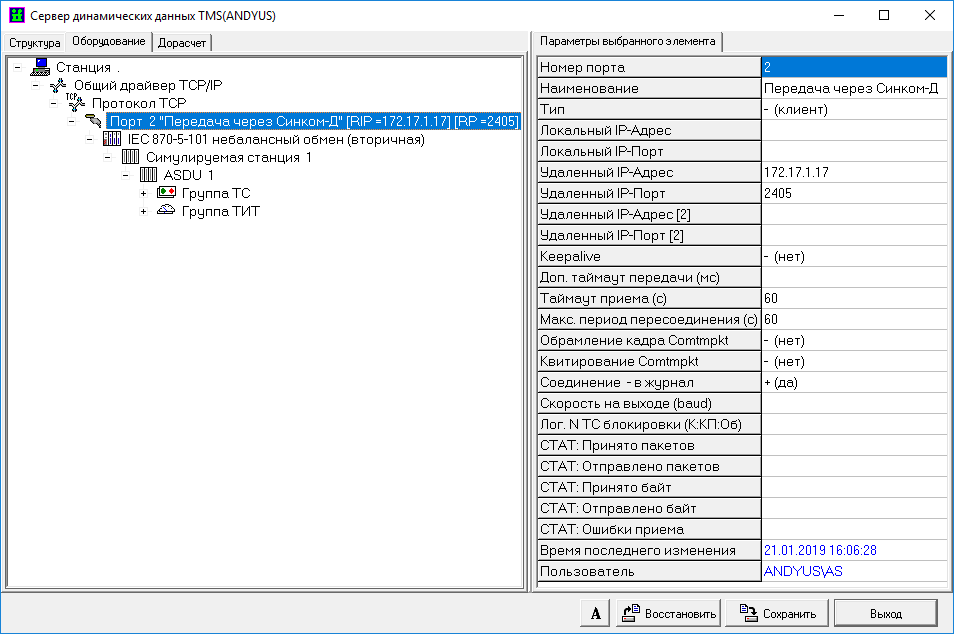

Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. раздел 18.1.1)

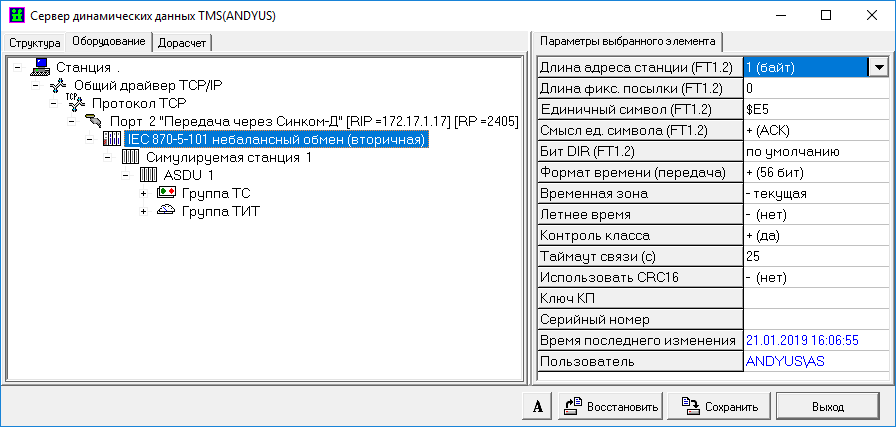

Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. раздел .18.1.1)

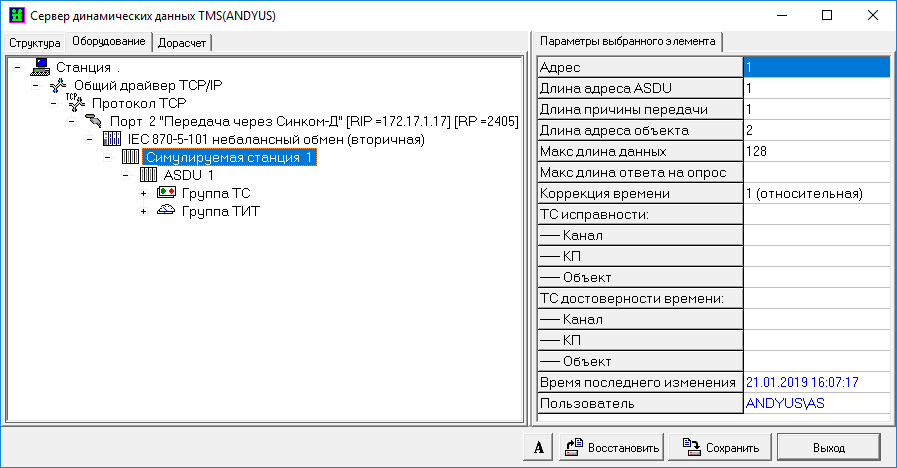

Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. раздел 18.3.2)
