12.2. Настройка оборудования

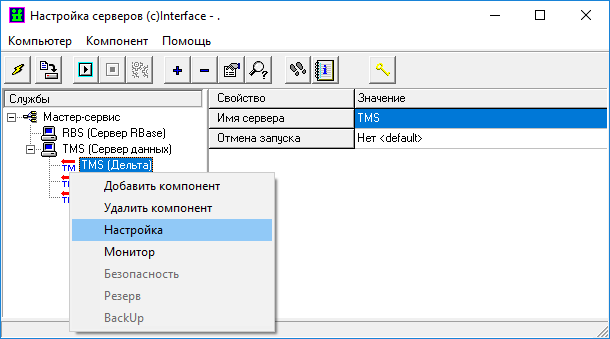

Для перехода в окно настройки оборудования сервера динамических данных необходимо в окне главного меню программы «Настройка серверов» ЛКМ выбрать строку службы «Дельта» (по умолчанию - «TMS (Дельта)») и ЛКМ нажать на кнопку
«Настройка» или при выбранной строке службы «Дельта» нажатием ПКМ на панели «Службы» активировать контекстное меню, в котором выбрать пункт меню «Настройка».

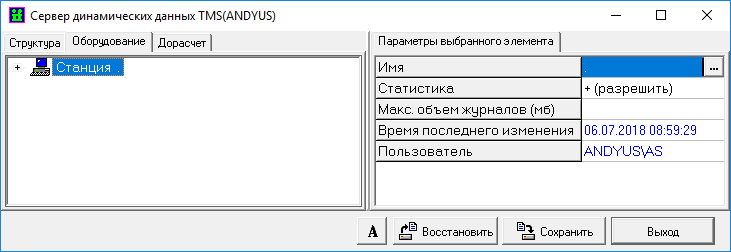

Окно настройки сервера динамических данных на закладке «Оборудование» приведено на Рис. 14.2.1.
Рис. 14.2.1 Окно настройки сервера динамических данных (Оборудование)
При настройке оборудования (далее по тексту - источников и приемников телеметрии):
- описываются согласующие устройства, используемые для связи с источниками сигналов телеметрии;
- описываются протоколы обмена информацией;
- описываются согласующие устройства, используемые для вывода сигналов телеметрии (на щит, для передачи в другие комплексы);
- устанавливается соответствие сигналов телеметрии с их логическими номерами, принятыми в описании структуры телемеханического сервера.

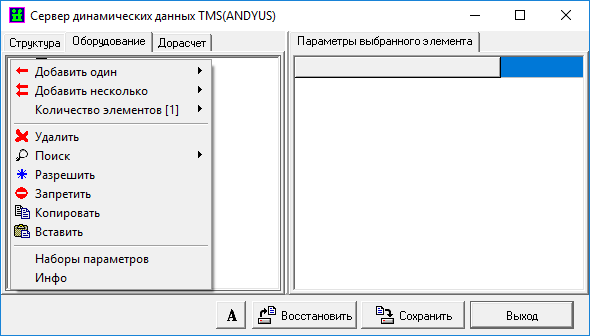

Нажатие ПКМ на панели описания оборудования сервера динамических данных активирует контекстное меню (см. Табл. 14.2.1).
![](img/drex_nastrojka_oborudovaniya_custom_4.png)
Табл. 14.2.1 – Меню используемое для описания оборудования комплекса
Строка меню
|
Пояснения
|
Добавить один
|
Пункт меню активен, если есть добавляемые компоненты. Перечень доступных компонентов открывается в дополнительном контекстное меню
|
Добавить несколько
|
Добавить компоненты, количество которых указано в следующей строке меню, остальное аналогично предыдущему пункту меню.
|
Количество элементов [2]
|
Варианты выбора – в дополнительном контекстное меню.
|
Удалить
|
Удалить выбранный компонент
|
Поиск
|
Варианты поиска:
- искать телепараметр по адресу К:КП:Об
- искать строку описания оборудования по контексту (при поиске можно использовать символ ‘*’ – произвольный текст)
- продолжить поиск (F3)
|
Разрешить
|
Снять ранее установленный запрет на выбранный компонент
|
Запретить
|
Временно исключить из описания выбранный компонент (без удаления его описания)
|
Копировать
|
Копировать в буфер обмена выбранный компонент со всеми подчиненными структурами
|
Вставить
|
Вставить из буфера обмена ранее сохраненный компонент со всеми подчиненными структурами
|
Наборы параметров
|
Заполнение таблицы шаблонов с описанием параметров компонента для последующего использования этих шаблонов при описании параметров однотипных компонентов оборудования (наиболее актуально при описании структуры - масштабные коэффициенты ТИТ)
|
Инфо
|
|

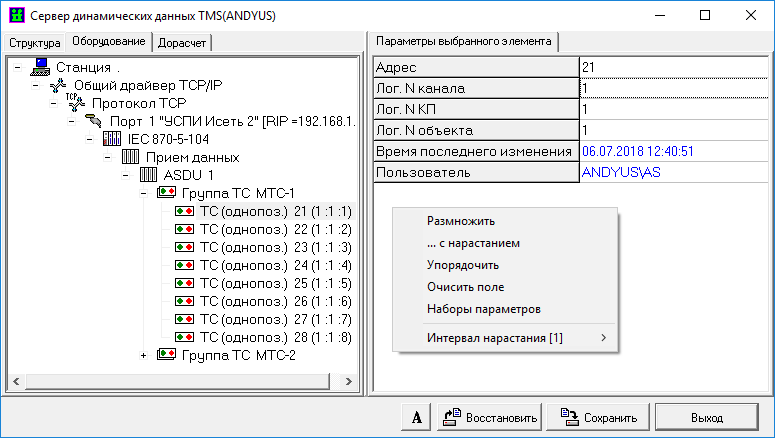

При описании параметров однотипных компонентов рекомендуется пользоваться дополнительными возможностями, которые позволяют ускорить процесс настройки. Для этого следует активировать контекстное меню, нажав ПКМ на панели «Параметры выбранного элемента» (см. Рис 14.2.2). Контекстное меню позволяет:
- размножить содержание выделенной записи по всем записям того же уровня (с приращением или без). Интервал приращения может быть выбран произвольно;
- упорядочить записи одного уровня;
- очистить поле записи;
- заполнить параметры компонента, воспользовавшись шаблоном из таблицы «Наборы параметров».
Рис. 14.2.2 Дополнительные возможности настройки параметров оборудования
На каждом уровне описания при добавлении компонента предлагается перечень доступных компонент, которые можно добавить в состав комплекса на данном уровне.
Горячие клавиши при описании параметров выбранного компонента:
- Shift+PageUp
|
- переход на соседнюю запись структуры вверх;
|
- Shift+PageDown
|
- переход на соседнюю запись структуры вниз;
|
- Ctrl+Ins
|
- скопировать выделенную запись в буфер обмена;
|
- Shift+Ins
|
- вставить запись из буфера обмена.
|
При настройке оборудования комплекса предусмотрена возможность «отката» к конфигурации, которая была перед последним её сохранением - клавиша «Восстановить».

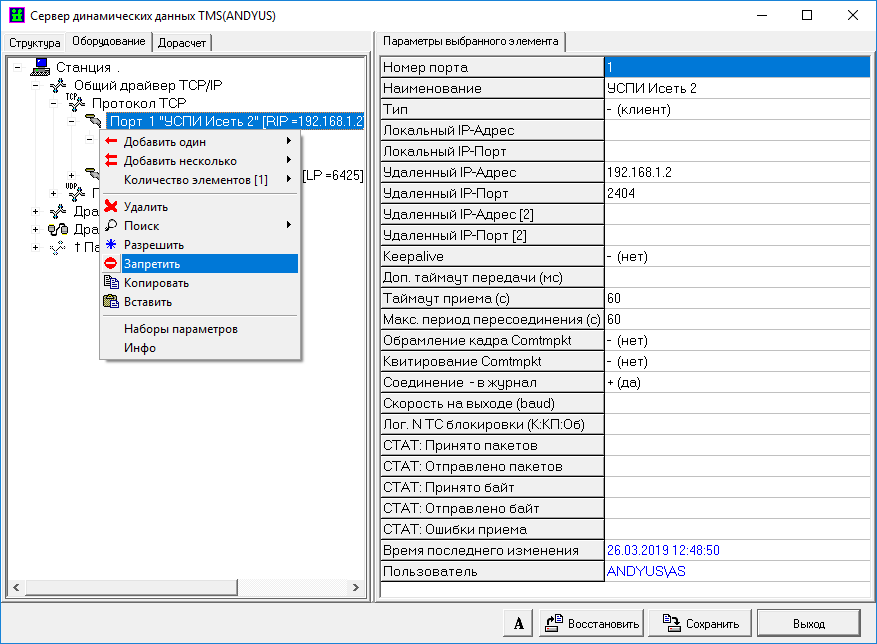

Любой компонент описания оборудования комплекса может быть временно заблокирован. Для этого следует ЛКМ выбрать блокируемый компонент, ПКМ активировать контекстное меню и выбрать строку меню
«Запретить».
При описании параметров компонентов измеряемых в единицах времени, задавать значения можно следующими способами:
-
значение можно выбирать из выпадающего списка по умолчанию;
-
при необходимости задания значения в секундах использовать строку - sN ,где N - значение в секундах.
В Табл. 14.2.2 приведено описание назначения кнопок управления в окне настройки оборудования.
Табл. 14.2.2 – Назначение кнопок в окне настройки оборудования
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
Шрифт
|
Выбор шрифта окна настройки
|
|
Восстановить
|
Восстановить конфигурацию, соответствующую последней сохраненной
|
|
Сохранить
|
Сохранить в конфигурации все выполненные изменения
|
|
Выход
|
Выход из окна настройки сервера динамических данных
|
Первым компонентом в дереве описания оборудования комплекса является «Станция». В качестве компонента «Станция» можно назначить любой компьютер локальной сети, на котором установлена компонента «Дельта». В структуре комплекса может быть описано несколько компонентов «Станция».
Перечень настраиваемых параметров компонента «Станция»:
- Имя
|
- имя компьютера локальной сети Windows с установленной «Дельта». Имя можно заменить символом ‘точка’, что соответствует компьютеру – «Эта машина»;
|
- Статистика
|
- параметр, который определяет выводить или не выводить статистику обмена на портах устройств приема и передачи телеметрии, а именно, количество принятых и отправленных через порт пакетов и байт;
|
- Макс. объем журналов (мб)
|
- максимальный объем дискового пространства отводимый для регистрации записей для всех журналов регистрации трассировки на портах ввода вывода телеметрии. Используется в алгоритме удаления файлов журналов регистрации трассировки с диска.
|
Выбор и настройка просматриваемой статистики определяется как адрес ТИТ в параметрах описания каждого из портов – это параметры с префиксом – СТАТ:. Просмотреть статистику можно в ТМС-мониторе или как значение ТИТ в ПО клиент «ОИК Диспетчер НТ».
Для регистрации трассировки на портах ввода - вывода телеметрии необходимо при описании нужного порта добавить компонент «Параметры журнала порта» и для этого компонента указать значения («да» или «нет») всех доступных для выбора параметров:
- Запись отладочных сообщений;
- Запись расшифровки пакетов;
- Запись потока данных.
Файлы журналов регистрации трассировки на портах ввода - вывода телеметрии (dntp_<обозначение драйвера порта>_<№ контроллера>_<№ порта>_<дата и время создания файла>.log) создаются в каталоге C:\Program Files (x86)\InterfaceSSH\Server \TM_SERV\<имя сервера динамических данных>\Logs.Файлы журналов регистрации трассировки на портах ввода - вывода телеметрии удаляются, если:
- размер файла превысил значение в 1 Гбайт;
- размер файла превысил значение 5% свободного дискового пространства;
- размер всех файлов журналов регистрации трассировки на портах ввода - вывода превысил «Максимальный объем журналов» (удаляется файл с самой ‘старой’ датой создания).
После удаления заполненного файла создается новый (аналогичный, пустой) файл.
При описании оборудования на уровне компонента «Станция» доступны следующие подчиненные компоненты:
- Пакетный драйвер Ethernet;
- Драйвер СОМ-портов;
- Драйвер UDP;
Общий драйвер TCP/IP.
