Значения измерений можно наблюдать на оперативной схеме в местах привязки измерений к схеме. В режиме просмотра оперативных схем значения измерений на схеме соответствуют последнему принятому от УТМ значению.
Другие способы просмотра. В окне просмотра оперативной схемы кликнуть ЛКМ на кнопке
«Окно телеметрии» или выбрать пункт меню «Сервис» → «Таблица телеметрии». Для вывода списка измерений выбрать закладку «ТИ». Вид окна с таблицей измерений приведен на Рис.4.1.
Рису. 5.1 Окно просмотра таблицы измерений
Кнопку «Найти объект на схеме» можно использовать только для измерений, привязанных к схеме. При выборе таких измерений из списка кнопка принимает контрастный вид.
По желанию пользователя можно создать окно «Прибор», в котором отображается значение измерения. Для этого следует в списке ТИ ЛКМ выбрать требуемое измерение и ЛКМ щелкнуть на кнопке
«Прибор». Пример окна «Прибор» приведен на Рис. 5.2.
Рис. 5.2 Прибор ТИ
Размеры окна «Прибор» легко изменить. Для этого следует нажать ЛКМ в правом нижнем углу окна и, не отпуская ее, тянуть за угол. После отпускания кнопки, размер окна фиксируется. Перемещать окно – прибор по экрану можно ЛКМ, предварительно установив курсор на синем поле окна.
С помощью кнопки
«Запросить данные с КП» можно обновить в таблице все измерения. После выдачи запроса признаки достоверности в таблице исчезают и появляются только по приходу данных. Символ √сопровождает достоверные ТИ (при запросе ТИ обновился), символ сопровождает недостоверные ТИ.
Ручной способ ввода значения параметра, как правило, используется для не телемеханизированных измерений, например, для задания значения уставок, описанных через измерения. Для этого требуется выбрать строку в таблице измерений и нажать кнопку

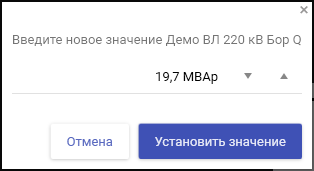

«Изменить значение вручную». Откроется окно «Измерение» (см. Рис. 5.3).
Рис. 5.3 Окно ручного ввода измерения
Значение можно задавать как в физических единицах измерения, так и в кодах. После ввода нового значения следует ЛКМ щелкнуть на кнопке «Применить».
Значения измерения также можно задать вручную и запретить его обновление при последующих опросах оборудования. Для этого следует установить флаг «Заблокировано оператором». Признак установленного флага – значок ‘v’. Серый фон флажка означает, что ручное переключение флага недоступно.
Окно, изображенное на Рис. 4.3, можно также открыть, щелкнув ЛКМ на месте привязки измерения к оперативной схеме.
На схеме и в окне таблицы измерений значения параметров, вышедших за уставки, выделяются фоном, отличным от остальных измерений. Фон для отображения значений измерений зависит от уровня уставок:
- первый уровень – зеленый фон (не попадает в ретроспективу событий, нет звукового сопровождения, АПС нет);
- второй уровень – зеленый фон (заносится в ретроспективу событий, нет звукового сопровождения, АПС информационный);
- третий уровень – желтый фон (заносится в ретроспективу событий, звуковой сигнал ненавязчивый, АПС предупредительный);
- четвертый уровень – красный фон (заносится в ретроспективу событий, звуковой сигнал резкий, АПС аварийный).

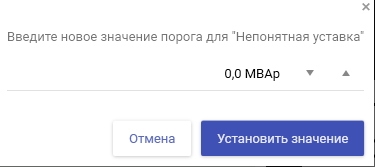

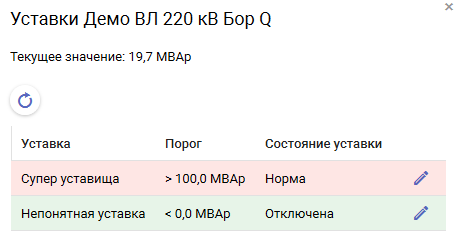

Для просмотра значений уставок по данному измерению его следует выбрать ЛКМ в таблице и щелкнуть ЛКМ на кнопке
«Таблица уставок».
При просмотре оперативной схемы можно активировать окно дополнительных действий нажав ПКМ на элементе схемы. При нажатии ПКМ на месте привязки измерения активируется меню, приведенное на Рис. 5.4.
Рис. 5.4 Меню действий при просмотре ТИ
