5.2. Текущая сигнализация
В окне просмотра оперативной схемы изображение коммутационного аппарата, привязанного к схеме, соответствует последнему принятому от УТМ значению сигнала ТС.
Другие способы просмотра. В окне просмотра оперативной схемы кликнуть ЛКМ на кнопке
«Окно телеметрии» или выбрать пункт меню «Сервис» → «Таблица телеметрии». Для вывода списка состояния ТС выбрать закладку «ТС». Вид окна с таблицей сигналов приведен на Рис.5.5.
Рис. 5.5 Окно просмотра таблицы сигналов
С помощью кнопки
«Запросить данные с КП» можно обновить в таблице все сигналы. После выдачи запроса признаки достоверности в таблице исчезают и появляются только по приходу данных. Символ √сопровождает достоверные ТС (при запросе ТС обновился), символ сопровождает недостоверные ТС. В таблице телеметрии на закладке «ТС» объекты с телеуправлением в колонке «Состояние» сопровождаются символом
.
Для ручного изменения состояния сигнала и признаков его достоверности следует ЛКМ щелкнуть на кнопке
«Обозначить состояние». Откроется окно «Сигнал» (см. Рис. 5.6).

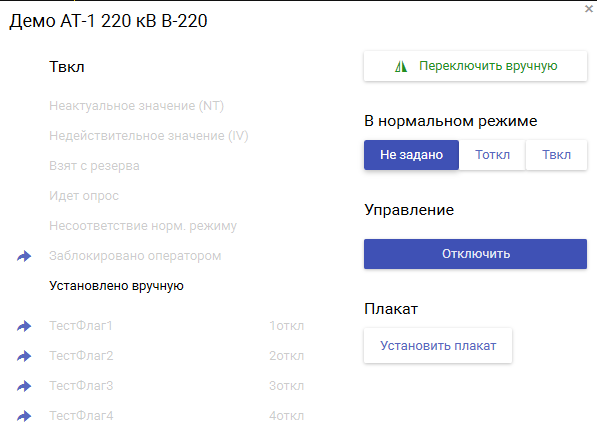

Рис. 5.6 Окно отображения состояния сигнала
Окно с отображения состояния сигнала откроется также, если щелкнуть ЛКМ на изображении элемента на схеме, к которому привязан данный сигнал. В окне отображается текущее состояние сигнала и схематичное изображение, а также флаги (аппаратная недостоверность, несоответствие нормальному режиму и др.). Часть флагов диспетчер может изменять непосредственно в данном окне, устанавливая/снимая признак ‘v’ напротив описания флага.
Для ручного изменения сигнала следует щелкнуть ЛКМ на изображении коммутационного аппарата. Рисунок аппарата поменяется и откроется диалоговое окно «Ручной блокировки» сигнала (см. Рис. 5.7).

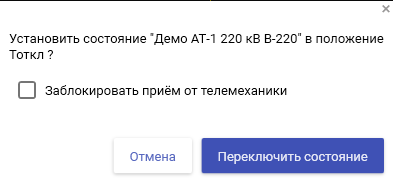

Рис. 5.7 Окно «Ручной блокировки» сигнала
В зависимости от нажатой кнопки в диалоге состояние сигнала будет переключено, и будут установлены выбранные блокировки. При выборе кнопки «Да» выполняется переключение сигнала и блокируется поступление изменений от УТМ. При выборе кнопки «Нет» выполняется переключение сигнала и не блокируется поступление изменений от УТМ. Первое же поступление информации установит сигнал в соответствии реальным значением.
Поступление сигналов можно заблокировать. Для этого необходимо установить флаг «Заблокировано оператором» в описателе сигнала. Для просмотра списка сигналов, установленных вручную, необходимо вызвать пункт главного меню ПО клиент «ОИК Диспетчер НТ» «Телеметрия» → «Список ТС, установленных вручную».
Серый фон признака в описателе сигнала информирует о недоступности ручного переключения.
При просмотре оперативных схем для объектов ТС могут быть установлены плакаты безопасности. Плакаты безопасности устанавливаются и снимаются в окне отображения состояния сигнала (см. Рис. 5.8). Плакат безопасности можно сопровождать текстом комментария.
Рис. 5.8 Установка плаката безопасности
