3.10. Цепи ТУ

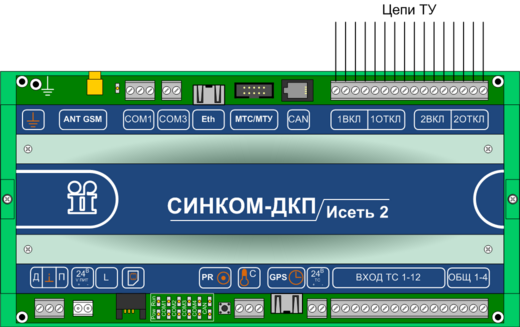

Внешние цепи ТУ подключаются непосредственно к контроллерам «Синком-ДКП» и «Синком-ДКП»/13,8. Для подключения цепей ТС используются винтовые клеммы для проводов сечением до 2,5 мм².

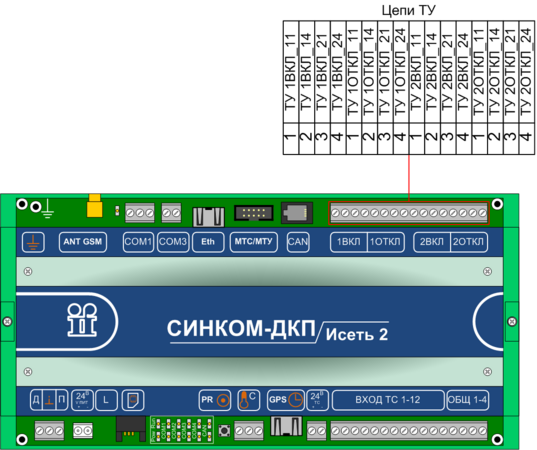

Схема контактов выходов ТУ контроллера:
