3.1.6. Подключение цепей питания к контроллеру «Синком-Д4»
Контроллер «Синком-Д4» питается от источника с напряжением 24В. Источник питания подключается к шине TBUS при помощи монтажных проводов используются штекерные и розеточные разъемы шинного соединителя.

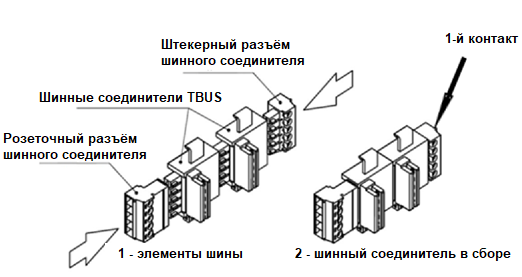

Рис 3.1.6.1 Внешний вид шины TBUS в сборе

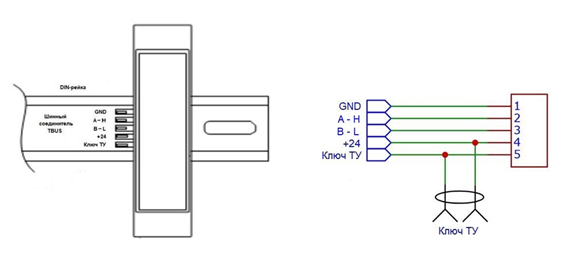

Рис 3.1.6.2 Раскладка питающих и сигнальных цепей на шине TBUS
