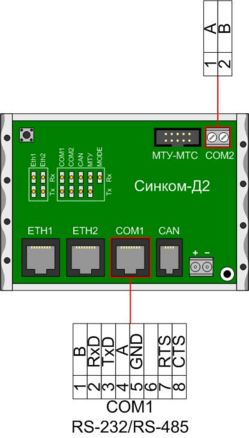

3.3.3. Подключение RS-232/RS-485 к контроллеру «Синком-Д2»

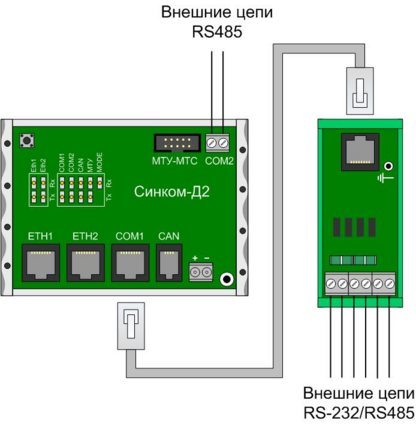

Для подключения внешних цепей к порту COM1 контроллера рекомендуется использовать клеммник COM-порта контроллера «Синком-Д». Клеммник подключается к контроллеру с помощью кабеля с разъёмами 8P8C – 8P8C (1 к 1). Для подключения внешних цепей используется винтовые клеммы для кабелей сечением до 2.5мм².

К порту COM2 внешние цепи подключаются напрямую.
