3.6.2. Подключение разветвителя шины РВШ-06/CAN
Разветвитель шины РВШ-06/CAN подключается к управляющему контроллеру по CAN шине. Для подключения используется четырёхжильный кабель с разъёмами 4P4C. Кабель обжимается один к одному.

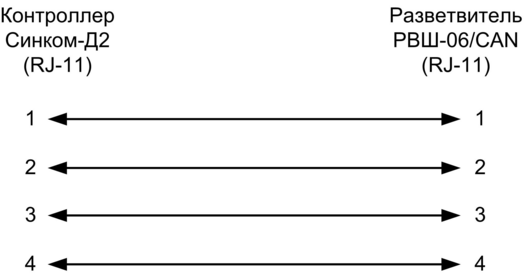

Схема подключения кабеля.

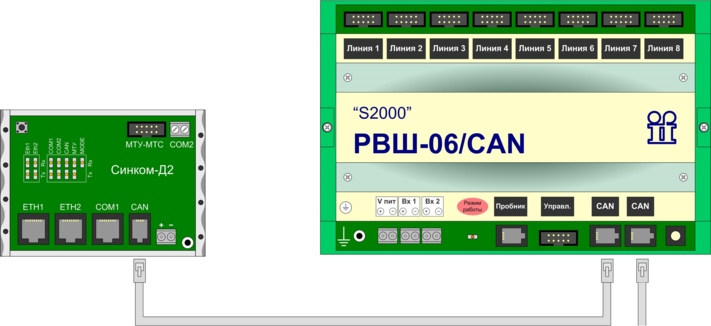

Схема подключения разветвителя шины РВШ-06/CAN.
