Для подключения к Web-конфигуратору необходимо выполнить следующие действия:
Подключить порт Ethernet 1 контроллера к сетевой карте компьютера с помощью патч-корда(по умолчанию доступ к Web-конфигуратору через порт Ethernet 2 запрещён);

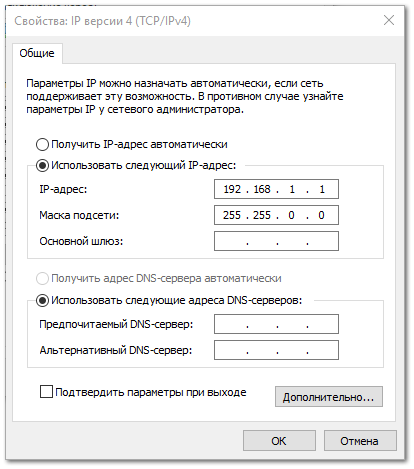

Настроить параметры сетевого адаптера компьютера так, чтобы он находился в одном сегменте сети с контроллером;
Подключиться к Web-конфигуратору контроллера. Для этого необходимо обратиться к контроллеру по его IP-адресу с помощью Web-браузера;

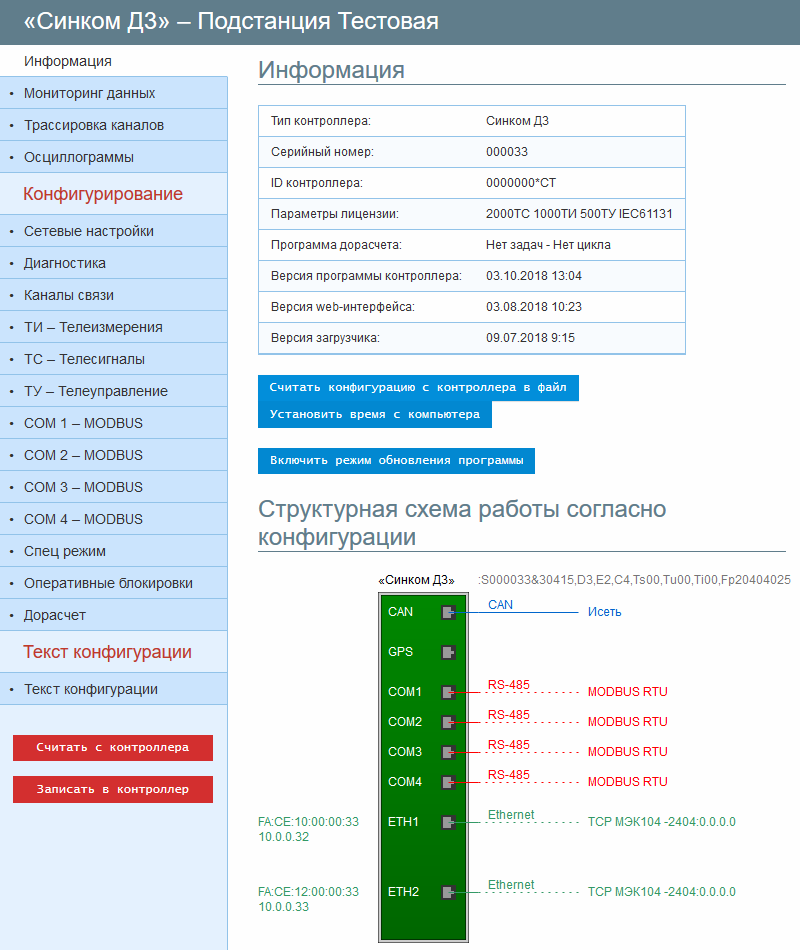

После подключения к Web-конфигуратору рекомендуется проверить, что выбран правильный контроллер. На закладке «Информация» можно посмотреть модель, серийный номер контроллера, структурную схему записанной в контроллер конфигурации и другую информацию о контроллере.
Также, на закладке «Информация» есть возможность сохранить резервную копию конфигурации контроллера в файл. Для этого необходимо нажать на кнопку «Считать конфигурацию с контроллера в файл» и сохранить файл конфигурации на компьютере.
Внимание: перед внесением изменений в конфигурацию контроллера, рекомендуется сделать резервную копию существующей конфигурации.
