4.17.1. Настройка МЭК 60870-5-101

Обмен данных с «верхним уровнем» в протоколе МЭК 60870-5-101 осуществляется через асинхронные порты контроллера.

Чтобы настроить обмен по протоколу МЭК 60870-5-101 необходимо выполнить следующие действия:

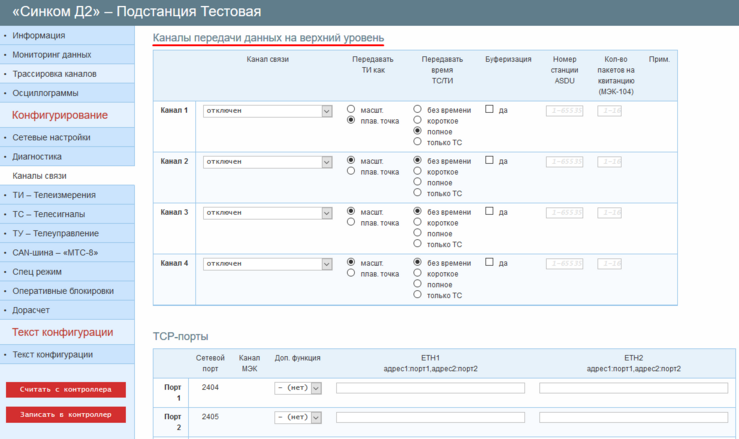

Открыть вкладку «Каналы связи».
Перейти к разделу «Каналы передачи данных на верхний уровень».

Задать параметру «Канал связи» значение «60870-5-101/104, COM-порт x», где x – номер настраиваемого асинхронного порта.
Задать параметру «Передавать ТИ как» значение «масшт.» или «плав.точка».

Контроллеры серии «Синком-Д» могут передавать значения ТИ в масштабируемом формате («масшт.») или как числа с плавающей точкой («плав.точка»).

Задать параметру «Передавать время ТС/ТИ» значение «без времени», «короткое», «полное» или «только ТС».

Параметр задаёт формат в котором передаются метки времени ТС и спорадических ТИ: «без времени» – метки времени не передаются; «короткое» – метки времени передаются в коротком формате; «полное» – метки времени передаются в полном формате (56 бит), «только ТС» – передаются только метки времени ТС.

Задать параметры «Номер станции ASDU».

Внимание: Номер станции всегда равен ASDU.

При необходимости, установить признак «Буферизация».

Когда признак установлен контроллер, в момент установления соединения, передаёт архив спорадических ТС. В противном случае архив не передаётся. Размер буфера 256 ТС.

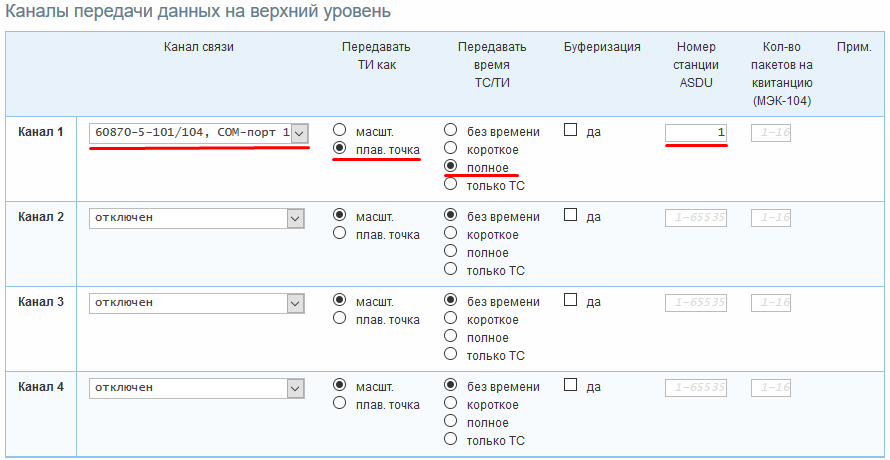

Пример: Канал связи 1 будет передавать данные на «верхний уровень» в протоколе МЭК 60870-5-101 через порт COM1. ТИ будут передаваться в формате числа с плавающей точке. Метки времени спорадических ТИ будут передаваться в полном формате. Номер станции и ASDU – 1. Архив спорадических ТС при установлении соединения передаваться не будет.

Перейти к разделу «COM-порты(асинхронные)».
Задать параметру «Режим» портов, которые планируется задействовать, значение в соответствии с необходимым интерфейсом.

Внимание: Порты 3 и 4 контроллеров серии «Синком-Д» могут работать только по интерфейсу RS-485.

Задать параметр «Скорость» портов, которые планируется задействовать.

Параметр определяет скорость обмена по порту. Рекомендуемые: от 300 до 115200 бод для порта 1 и от 1200 до 115200 бод для портов 2, 3 и 4.

Задать параметры «Четность» и «Стоповый бит» портов, которые планируется задействовать.

Рекомендуемые значения параметра «Чётность»: Чётная.

Рекомендуемые значения параметра «Стоповый бит»: 1 бит.

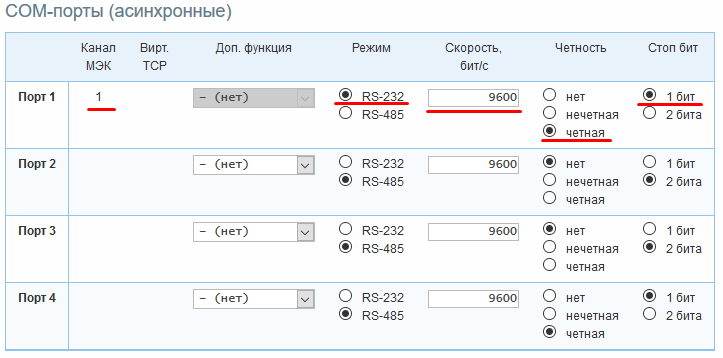

Пример: Согласно примеру выше, порт COM1 используется для обмена с «верхним уровнем». Используемый интерфейс – RS-232. Скорость обмена 9600 бод. Контроль чётности с 1 стоп-битом.

Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
