4.25.1. Настройка диагностических ТС и ТИ контроллера

Все контроллеры серии «Синком-Д» позволяют настроить передачу на верхний уровень диагностических ТС и ТИ контроллера «Исправность контроллера», «Температура процессора» и «Напряжение батареи часов». Контроллеры «Синком-ДКП» и «Синком-ДКП»/13,8 также позволяют передавать ТС и ТИ «Контроль доступа», «Работа от АКБ», «Разряд АКБ» и «Напряжение питания».

Чтобы настроить передачу диагностических ТС и ТИ необходимо выполнить следующие действия:

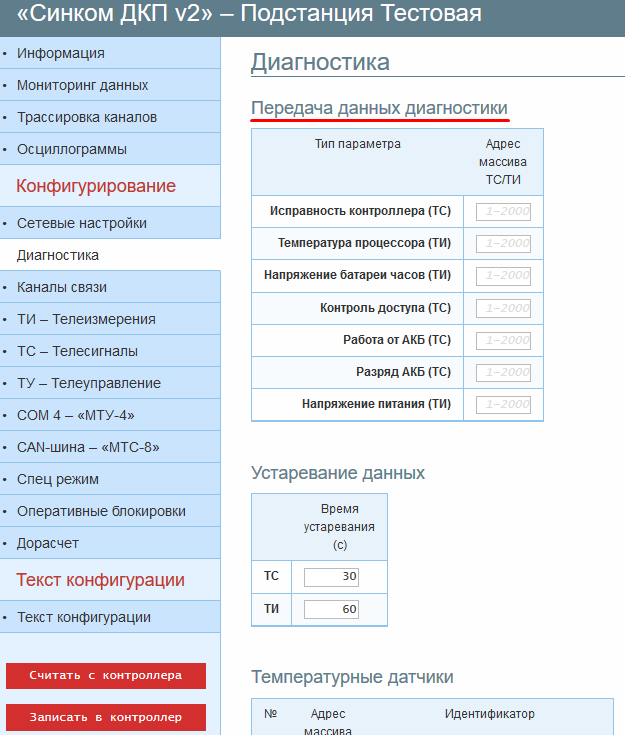

Открыть вкладку «Диагностика» и перейти к разделу «Передача данных диагностики».

Задать необходимым ТС и ТИ адреса в массивах ТС и ТИ контроллера.

Если отображение ТС или ТИ не нужно, то поле нужно оставить пустым.

Внимание: заданные адреса в массивах ТС и ТИ не должны пресекаться с адресами ТС и ТИ полученных из других источников.

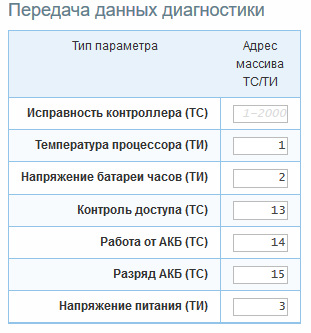

Пример: настройка осуществляется для контроллера «Синком-ДКП». ТС «Исправность контроллера» не записывается в массив ТС контроллера. ТИ «Температура процессора», «Напряжение батареи часов» и «Напряжение питания» записываются в массив ТИ контроллера по адресам 1, 2 и 3 соответственно. ТС «Контроль доступа», «Работа от АКБ» и «Разряд АКБ» записываются в массив ТС контроллера по адресам 13, 14 и 15 соответственно.

После настройки, ТС и ТИ будут отражены во вкладках «ТС – Телесигнализация» и «ТИ – Телеизмерения» в соответствии с заданными адресами.

Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».

Внимание: Критическая температура перегрева контроллера – больше 100 С. Рекомендуемая температура для длительной эксплуатации – меньше 85 С.

Рабочее напряжение резервной батареи – 3В. При значении напряжении ниже 2.5 В батарею рекомендуется заменить.
