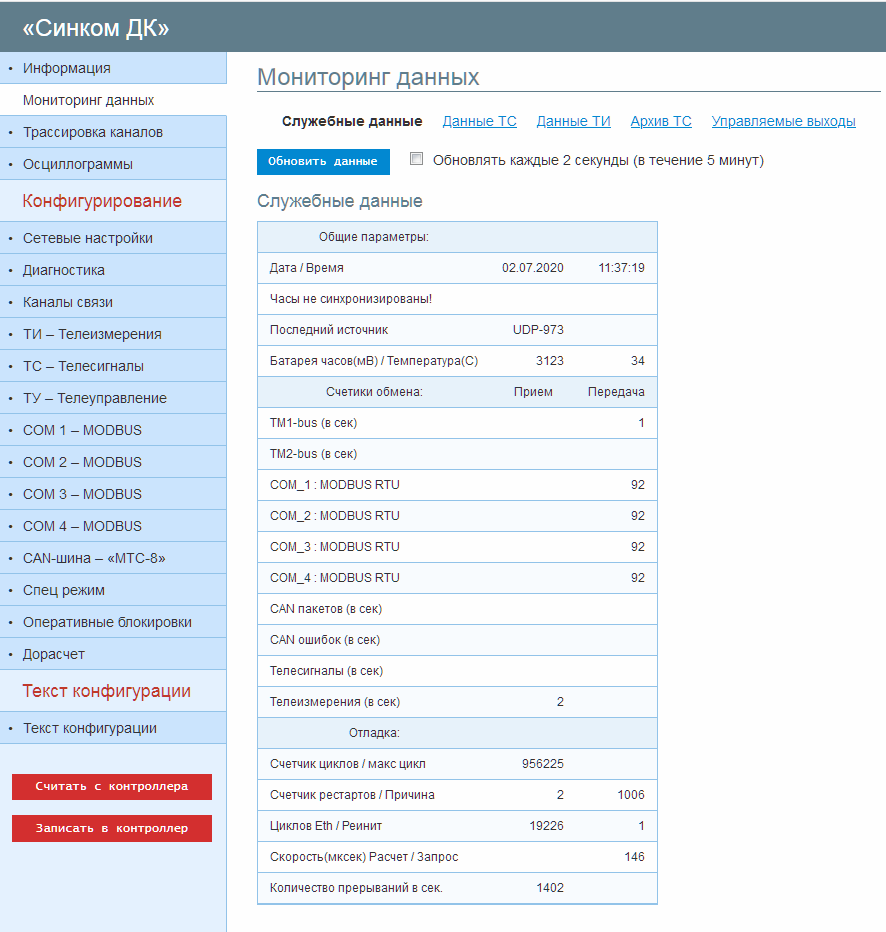

Закладка «Мониторинг данных» служит для отображения:
служебных данных;
текущего состояния ТС и ТИ;
архива ТС (глубина архива событий - 251 запись);
состояния «Управляемых выходов» (сигналы блокировок, при наличии лицензии).
Служебные данные это:
общие данные (текущие дата и время, температура процессора, напряжение резервной батареи, количество/причина рестартов контроллера, период времени между моментами синхронизации внутренних часов контроллера, источник синхронизации),
статистическая информация (счетчики приема/передачи по всем портам контроллера, интенсивность потока обновления ТС и ТИ по приему и передаче);
отладочная информация по контроллеру (актуальна для разработчика).
Особенности, на которые следует обратить внимание:
При напряжении резервной батареи ниже 2.5 В рекомендуется заменить батарею. При замене батареи обнуляется значение количества рестартов в строке «Количество рестартов /причина». Конфигурация контроллера сохранится.
В строке «Без синхронизации времени (сек/источник)» второй параметр указывает на источник, от которого выполняется синхронизации внутренних часов контроллера.
Возможны следующие источники синхронизации:
WEB – от часов компьютера, на котором запущен WEB-конфигуратор (кнопка «Установить время с компьютера»);
GPS – синхронизация от приемника GPS;
UDP3 – синхронизация от контроллера Синком-IPT, подключенного по Ethernet;
CAN – синхронизация от контроллера Синком-IPT, подключенного по CAN-шине;
IEC1, IEC2, IEC3, IEC4 – синхронизация по меткам времени, принятых в протоколе МЭК 60870-5-101 или МЭК 60870-5-104 через канал связи контроллера 1, 2, 3, 4 соответственно.
UDP2 – синхронизация по Ethernet от сервера, к которому подключен КП «Исеть».
Источники синхронизации, приведенные выше, перечислены в порядке приоритета (WEB имеет самый высокий приоритет). При поступлении посылок синхронизации от нескольких источников преимущество за источником с более высоким приоритетом. Синхронизация от источника с более низким приоритетом наступает по истечении времени, который отображается первым в строке «Без синхронизации времени (сек/источник)». Время без синхронизации для разных источников может быть разным и находится в диапазоне от 60 до 360 секунд.
3. Отладочная информация предназначена для предприятия-изготовителя. В частности, она используется для калибровки параметров контроллера.
