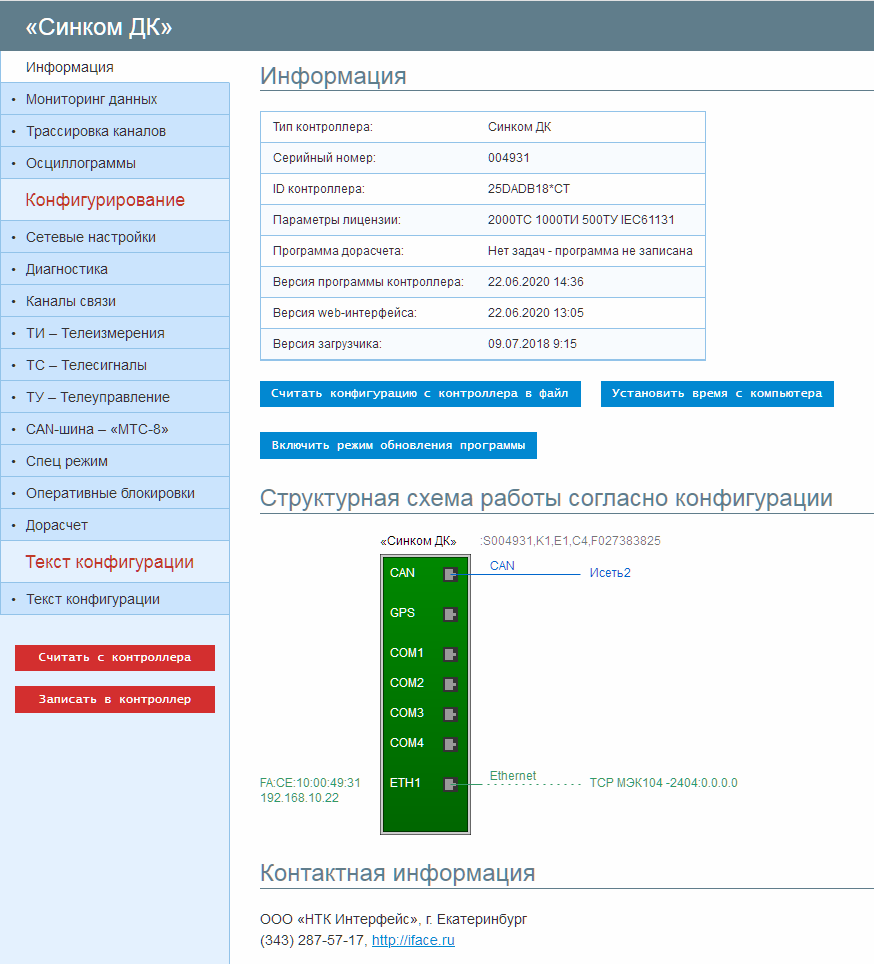

Конфигурирование контроллера может производиться через Web-браузер поддерживающего JavaScript v2ed5 (не рекомендуется использовать Internet Explorer версии ниже 9 в виду «медленной» поддержки JavaScript). Контроллер и компьютер должны быть подключены к сети Ethernet. В строке адреса вводится IP-адрес контроллера и после соединения открывается стартовая страница:
ВНИМАНИЕ! Контроллер поддерживает только одно соединение с Web-клиентом! Попытка работать с одним контроллером из нескольких мест одновременно может привести к не предсказуемому результату (нарушить работу контроллера при этом невозможно).
Стартовая страница содержит справочную информацию о контроллере, ссылки для перехода в режимы конфигурирования и обновления резидентного программного обеспечения.
В заголовке структурной схемы выводится тип конфигурируемого контроллера. Приняты следующие обозначения при описании типа:
S000015 – серийный номер контроллера;
в качестве второго параметра может быть: Мn, Kn, Dn, Un (где, первая буква - тип контроллера М - «Синком-ДКП», К - «Синком-ДК» и «Синком-ДК2», D - «Синком-Д», U - «Синком-Д/3U», а n – версия ПО);
En – порт Ethernet (где, n – количество портов);
Cn – асинхронный порт (где, n – количество портов);
TsNN – количество дискретных входов на плате контроллера «Синком-ДКП»;
TuNN – количество объектов ТУ ‘на плате’ контроллера «Синком-ДКП».
Для перехода в режим конфигурирования следует левой клавишей мыши нажать кнопку «Разрешить конфигурирование». После активации режима, на странице появится ряд конфигурационных закладок.
Перед началом серьёзных изменений конфигурации, может оказаться полезным сохранить текущую конфигурацию в файле (кнопка «Считать конфигурацию с контроллера в файл»), для последующего восстановления в случае каких-то непредвиденных ситуаций, или клонирования конфигурации для устройств со сходной настройкой.
На стартовой странице (закладка «Информация») можно также:
установить часы контроллера по времени компьютера, на котором запущен WEB-конфигуратор (кнопка «Установить время с компьютера»);
обновить версию программы контроллера (кнопка «Включить режим обновления программы).
