2.4 Проверка

Для проверки приемник GLONASS «ПСТВ-3» необходимо:

подключить к контроллеру серии «Синком-Д»* или к блоку питания «БП24МЕ», подключенному к контроллеру «Синком-Д4» или «Синком-Д4М»;
расположить приемник в зоне уверенного приема спутникового сигнала GLONASS.

Примечание: *Для контроллеров серии «Синком-Д» версии ПО должны быть не ранее 01.01.2018г., список контроллеров приведен в п.1.2.3.

В настройках контроллера, вкладка «Трассировка каналов»:

выбрать «Канал для трассировки «GPS / метеостанция»;
установить галочку «Трассировать»;
наблюдать в окне трассировки прием данных от приемника;

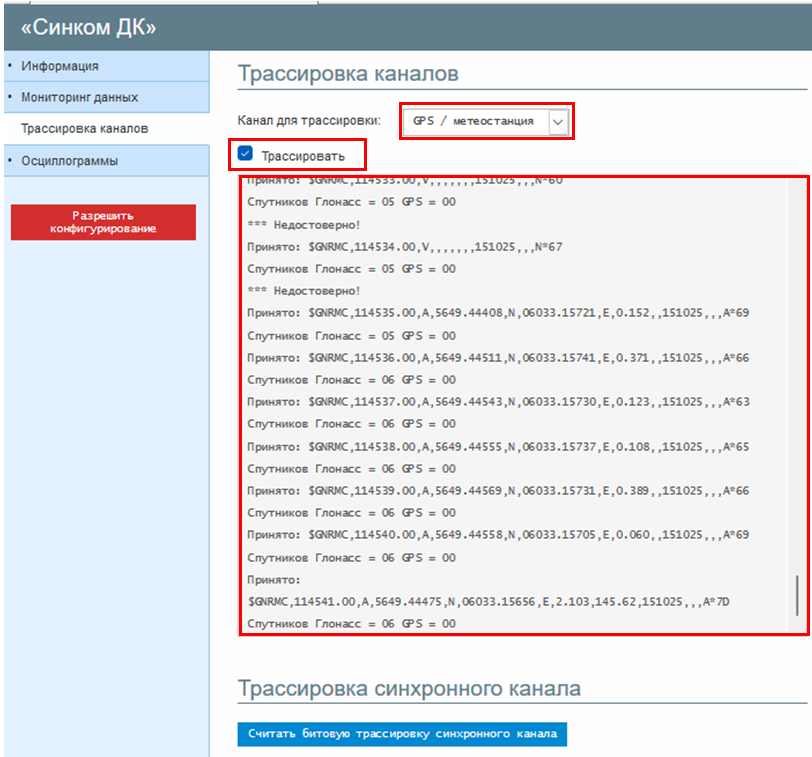

Рисунок 3 — Трассировка каналов

В настройках контроллера, вкладка «Мониторинг данных»:

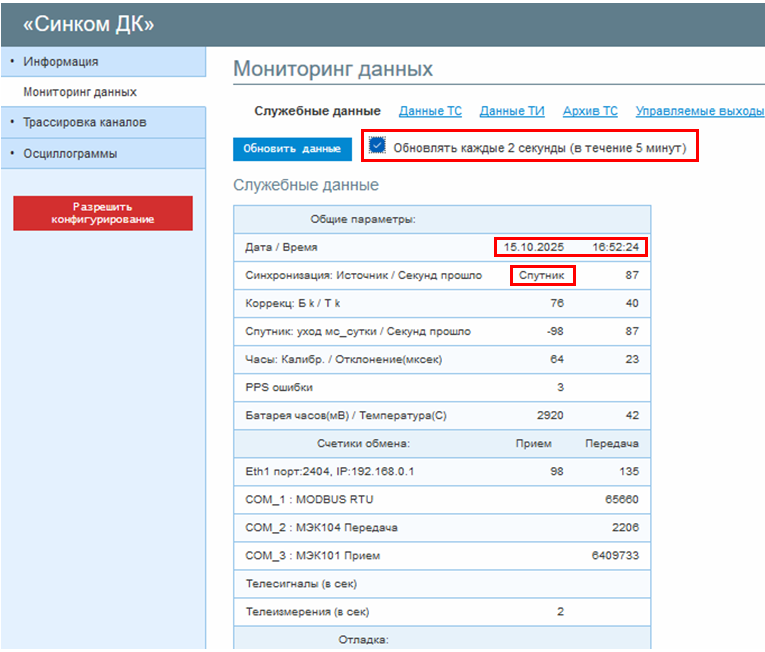

Рисунок 4 — Мониторинг данных
