10.1.11.1. ПАМИ(автомониторинг измерений)

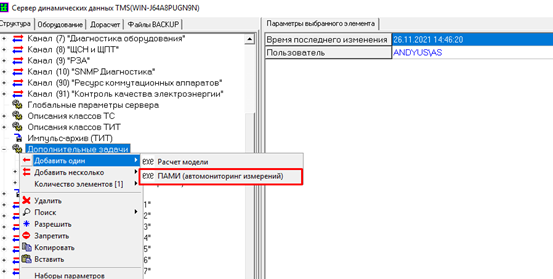

Для работы задачи необходимо:
1. В настройке ТМС сервера должны приниматься отдельные телепараметры(ТИТ) от устройств АСУ и РЗА. А так же необходимые параметры мощности добавлены как отдельные параметры.
2. В настройке ТМС сервера должны приниматься отдельные телепараметры(ТИТ) от устройств АСУ и РЗА. А так же необходимые параметры мощности Добавлены как отдельные параметры.

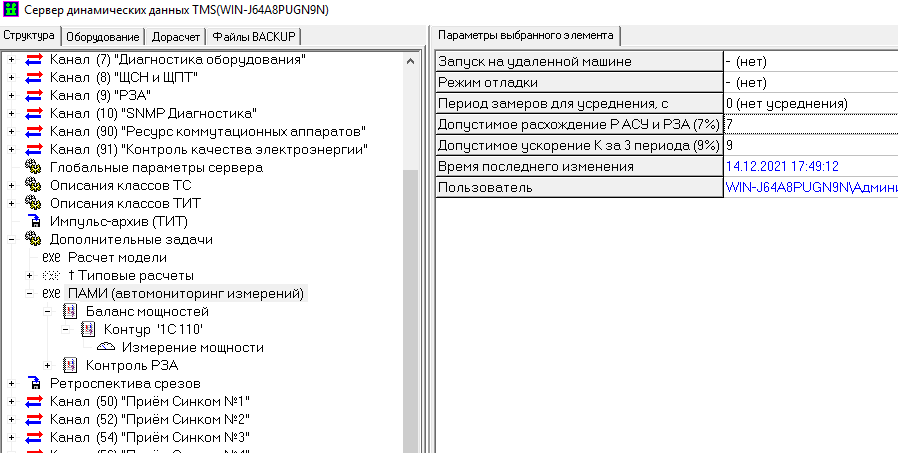

3. В появившемся компоненте ПАМИ для настройки доступны следующие параметры:
-
Запуск на удалённой машине - возможность запускать задачу на удалённом сервере(поумолчанию нет);
-
Режим отладки - позволяет при настройки комплекса получать результаты работы алгоритм раз в 5 секунд. При нормальном режиме работы(без режима отладки) расчеты происходят каждые 30 минут;
-
Допустимое расхождение Р АСУ и РЗА в процентах - поумолчанию 7%;
-
Допустимое ускорение К за 3 периода в процентах - поумолчанию 9%;

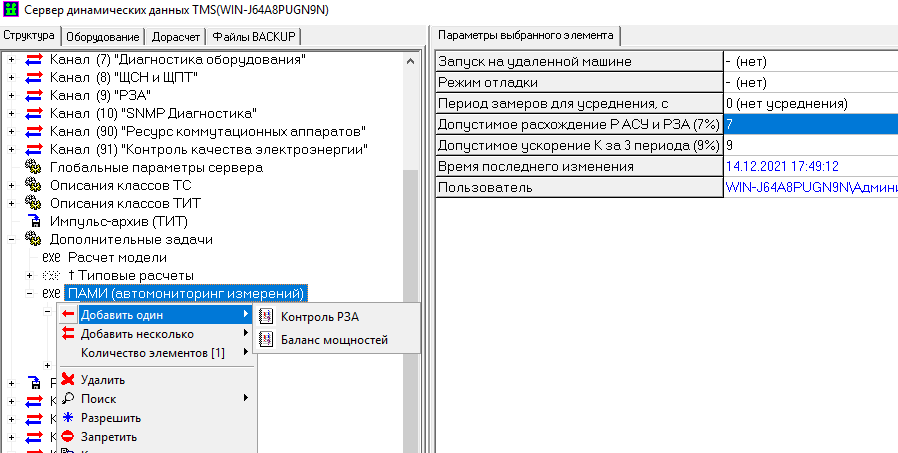

4. После настройки параметра ПАМИ нажать на него ПКМ и добавить алгоритм расчета Баланса мощностей.

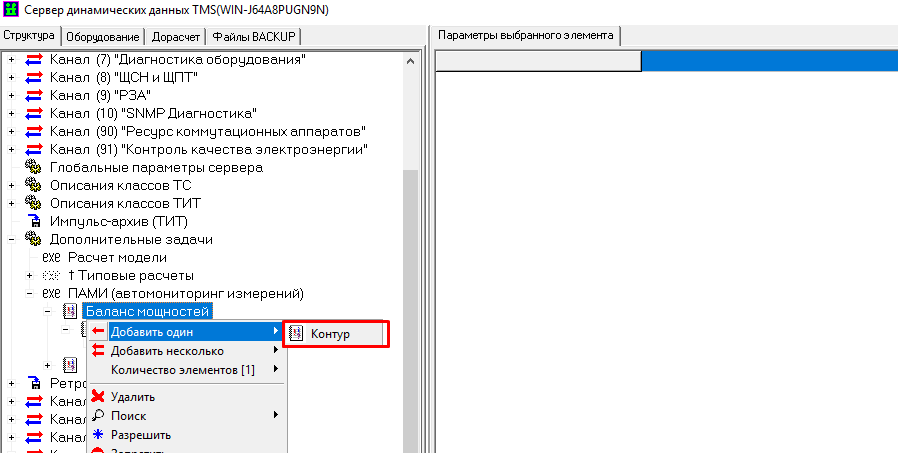

5. Добавить элемент «Контур»

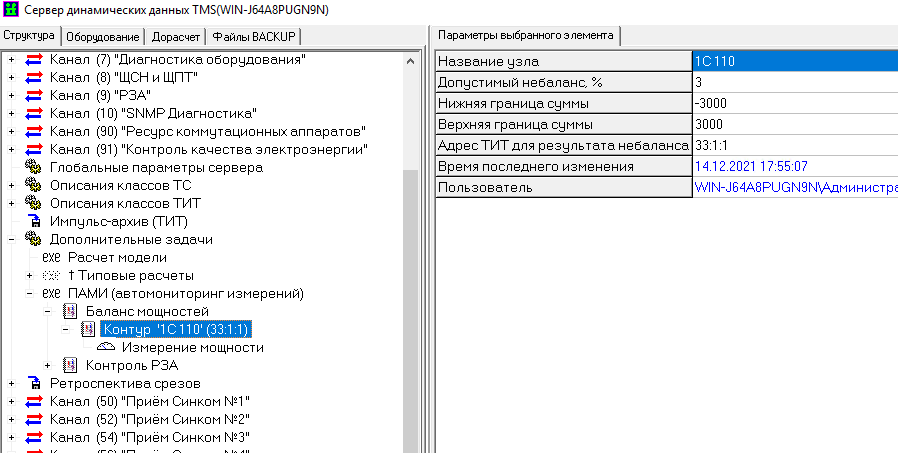

6. В элементе «Контур» возможно задать название, допустимый небаланс (поумолчанию 3% но может настраиваться),
Нижняя граница суммы - Ротдача(суммарная отданная активная электрическая мощность, МВт;
Верхняя граница суммы - Рприем(суммарная поступившая активная электрическая мощность (рабочая мощность)), МВт;
Адрес ТИТ для результата небаланса - адрес параметра куда будет заносится результат, для данного параметра можно настроить уставки которые после будут взводиться с заданным уровнем важности в мониторе тревог.

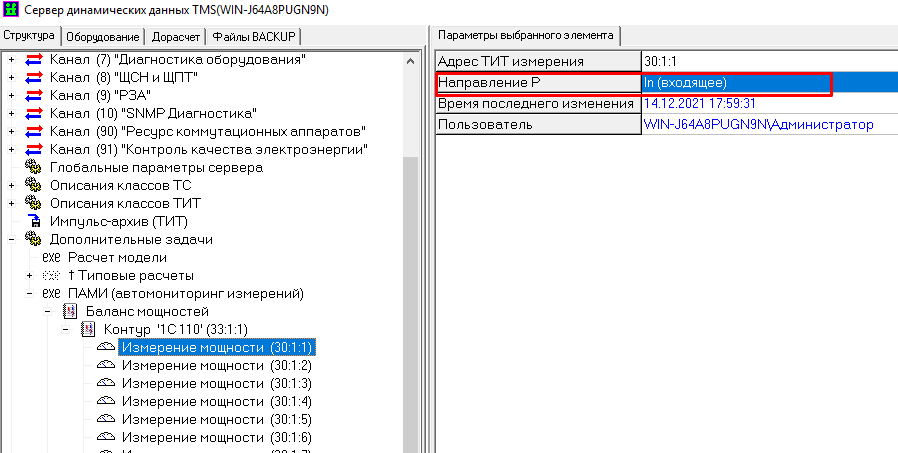

7. Под уровень контура добавляются измерения мощности(адреса ТИТ структуры сервера) с возможность указания входящая данная мощность или исходящая.

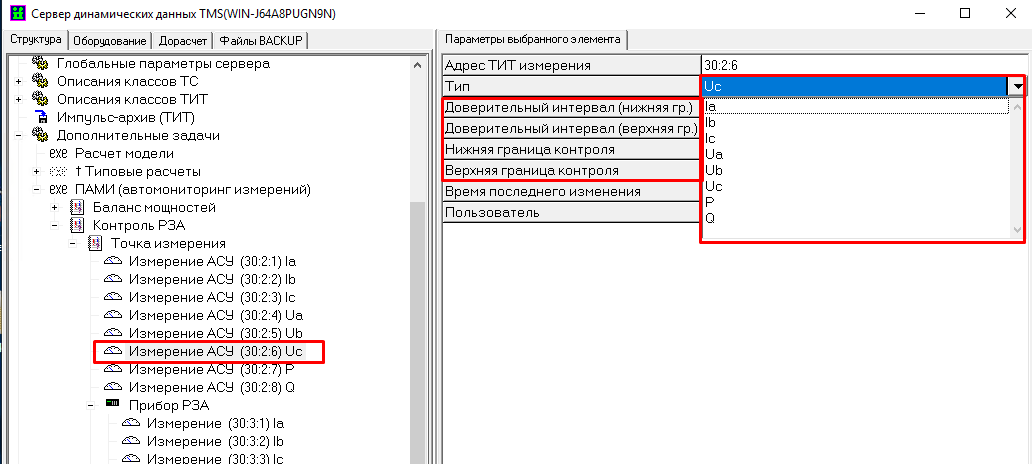

8. Добавить под уровень задачи ПАМИ алгоритм расчета «Контроль РЗА». Под уровень «Контроля РЗА» могут быть добавлены точки измерения которым можно задать названия и добавить к ним необходимое количество измерений полученных от АСУ, при этом выбрать тип каждого значения задать границы доверительного интервала и границы контроля самого значения (если значения выходит за эти границы, то он не попадает в массив для сравнения).

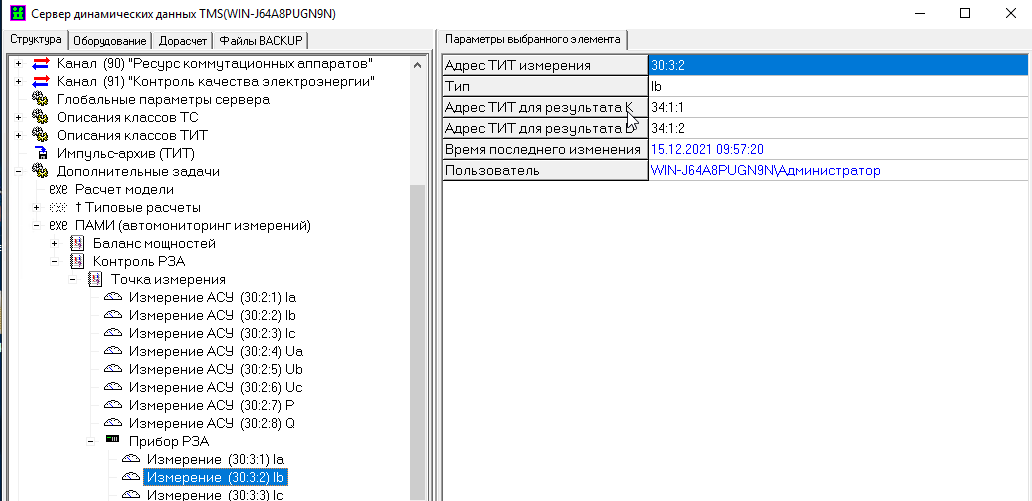

9. Добавить под уровень точки измерения «Прибор РЗА» на уровне прибора можно задать название и адрес ТИТ результата, под каждый прибор добавить необходимый набор параметров которым можно задать тип и вывести результаты расчета по каждому значению в отдельные ТИТ структуры сервера.
