10.1.3. Описание объекта (ТС, ТИТ, ТИИ)

Описание объекта вводится на уровне иерархии - КП. Допускается ввод описателей групп телепараметров (телесигналов, телеизмерений текущих, телеизмерений интегральных) и собственно самих телепараметров (ТС, ТИТ, ТИИ). Описание объектов ТУ выполняется в разделе 14.2 «Настройка оборудования». Разбиение телепараметров на группы условное, но рекомендуемое. При описании групп телепараметров обязательных для настройки параметров нет.
Добавление групп объектов:

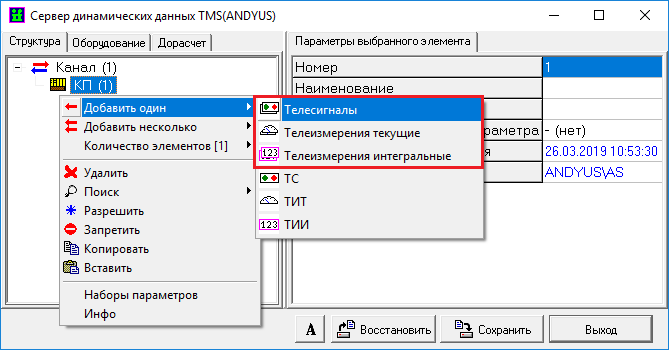

Для добавления группы объектов, необходимо выделить ЛКМ параметр КП, нажать ПКМ и в появившемся окне выбрать пункт «Добавить один» и выбрать необходимый тип группы.

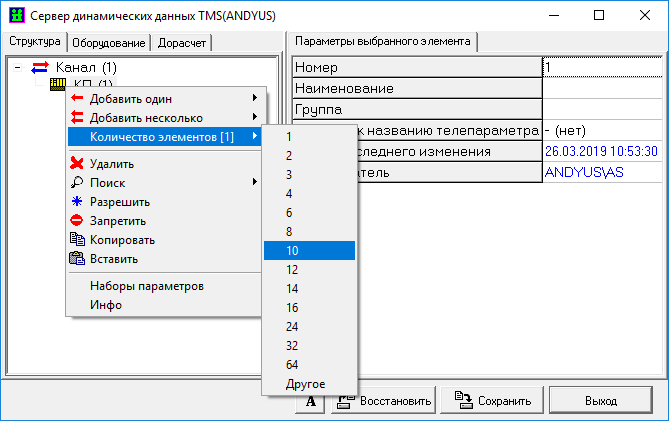

Для добавления нескольких групп объектов, необходимо в появившемся окне выбрать пункт «Количество элементов [1]», в списке выбрать необходимое количество групп либо ввести необходимое значение выбрав пункт «Другое».

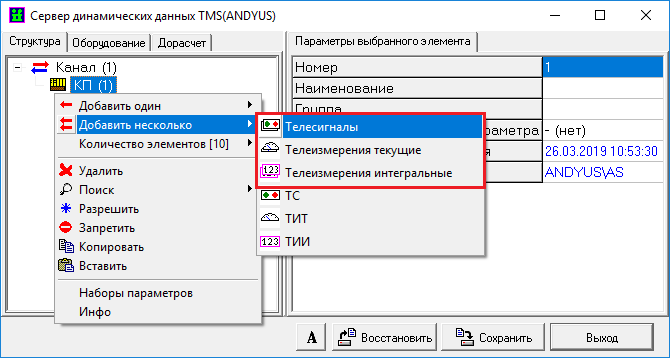

После необходимо выделить ЛКМ параметр КП, нажать ПКМ и в появившемся окне выбрать пункт «Добавить несколько» и выбрать необходимый тип группы.
Добавление телепараметров:

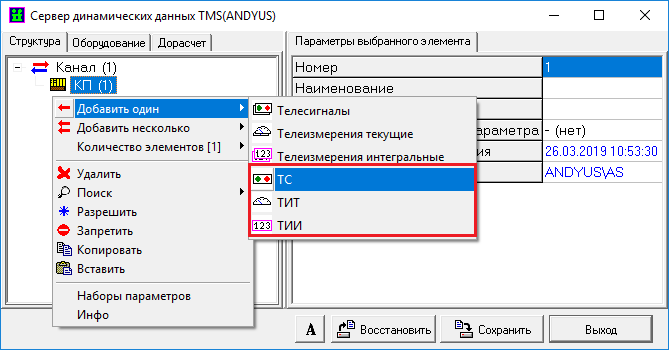

Для добавления объектов, необходимо выделить ЛКМ параметр КП либо параметр ранее созданной группы объектов, нажать ПКМ и в появившемся окне выбрать пункт «Добавить один» и выбрать необходимый тип объекта (ТС,ТИТ,ТИИ).

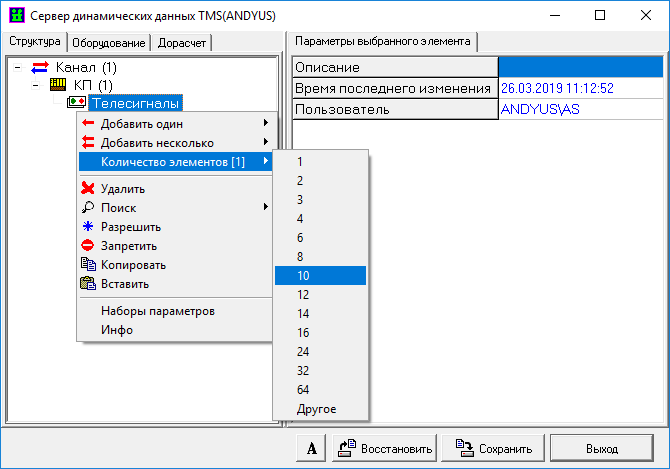

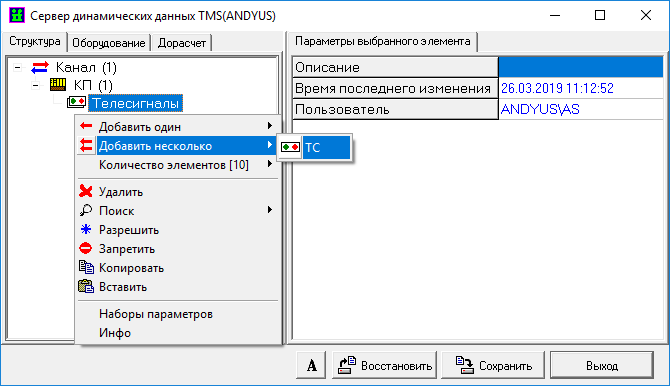

Для добавления большого количества объектов, необходимо выделить ЛКМ параметр КП либо параметр ранее созданной группы объектов, нажать ПКМ и в появившемся окне выбрать пункт ««Количество элементов [1]» и выбрать необходимый тип объекта (ТС, ТИТ, ТИИ).
После необходимо выделить ЛКМ параметр КП либо параметр ранее созданной группы объектов, нажать ПКМ и в появившемся окне выбрать пункт «Добавить несколько» и выбрать тип добавляемого объекта. Под уровнем КП будут доступны для добавления все типы объектов (ТС, ТИТ, ТИИ). Под уровне группы будет доступен тип объекта соответствующий типу группы.

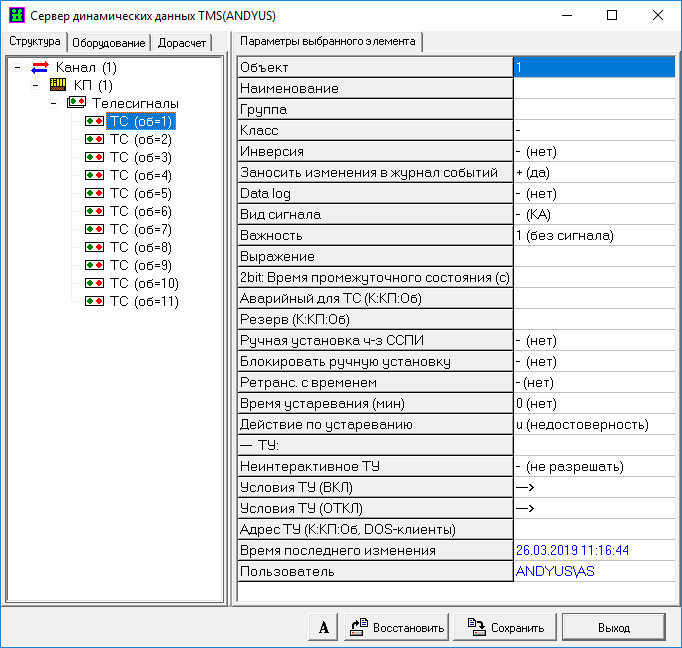

Перечень настраиваемых параметров для ТС:
-     Объект- уникальное для ТС данного КП число в диапазоне от 1 до 65535;
-     Наименование - произвольный текст, длиной не более 80 символов;
-     Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. При изменении состояния любого ТС из группы на диспетчерском щите S-2000 с включенным режимом индикации «Согласно конфигурации» и установленным признаком ждущего режима «Активен» (см. описание ТМС-монитора) будет активировано отображение текущего состояния всей группы ТС, в которую входит ТС изменивший свое состояние. При этом ТС, изменивший свое состояние, будет мигать. После квитирования все индикаторы ТС диспетчерского щита S-2000 в активном ждущем режиме будут погашены. Номер группы можно указать в качестве параметра на уровне КП и на уровне ТС. Определяющим является номер группы на уровне ТС;
-     Класс - используется для описания ТС, отображение которых выделено общими правилами. Это могут быть шаблоны матричных индикаторов при выводе на диспетчерский щит, объекты ТС, поведение которых описывается более чем двумя состояниями (например, выключатель на выкатной тележке);
-     Инверсия - признак инверсии ТС при приёме (варианты настроек: «да», «нет»);
-     Заносить изменения в журнал событий – варианты настроек: да, нет, 0 (только ОТКЛ), 1 (только ВКЛ);
-     Datalog – признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»);
-     Вид сигнала - варианты настроек: обычный (КА), аварийно - предупредительный (АПС);
-     Важность - варианты настроек по нарастанию степени важности: 0 - не записывать, 1 - без сигнала, 2 - сигнал, 3 - сирена.  Действует только при выставленном признаке «Заносить изменения в журнал событий»;
-     Выражение - выражение на языке ЯРД для вычисления значения ТС;
-     2bit: Время промежуточного состояния (сек) – допустимый промежуток времени на переход двухэлементного ТС из одного устойчивого состояния в другое;
-     Аварийный для ТС (К:КП:Об) – ТС, параметры которого описываются, используется для отображения аварийного состояния ТС с указанным адресом - (К:КП:Об);
-     Резерв (К:КП:Об) - адрес ТС резервного датчика. Значение ТС берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
-     Ручная установка через ССПИ – признак ручной установки, формируемый внешней системой сбора и передачи информации (варианты настроек: «да», «нет»);
-     Блокировать ручную установку – запрет ручной установки ТС;
-     Ретрансляция со временем - признак ретрансляции ТС с меткой времени (варианты настроек: «да», «нет»);
-     Время устаревания (мин) – если ТС не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности;
-     Действие по устареванию – функция определяет какое действие произвести с состоянием или с флагом ТС, если ТС не обновлялся в течении времени больше, чем заданное время устаревания. Возможные варианты действий:
-     u недостоверность,
-     значение в 0,
-     значение в 1.
-     ТУ:
-     Неинтерактивное ТУ. Разрешает подачу команд ТУ автоматическим способом (с помощью алгоритмов).
-     Условия ТУ (ВКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телеуправления на включение. Условие - это одно или несколько выражений, написанных на языке ЯРД, одно выражение – одна строка, команда ТУ на включение выдаётся, если выполняются все условия;
-     Условия ТУ (ОТКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телеуправления на отключение. Аналогично «Условия ТУ (ВКЛ)»;
-     Адрес ТУ (К:КП:Об, DOS-клиенты) – использовалось для описания команд ТУ для ранних версий ПО ««ОИК Диспетчер НТ»»;
При описании параметров ТС обязательным является его номер.

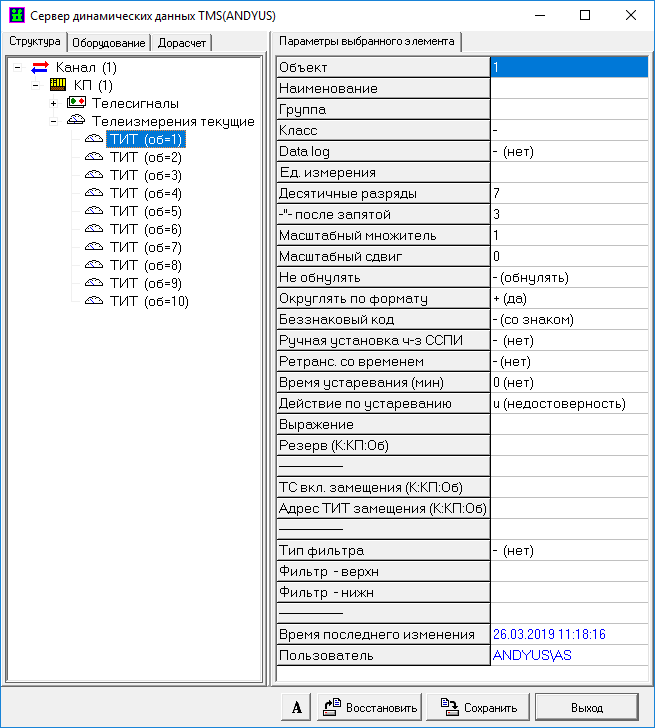

Перечень настраиваемых параметров для ТИТ:
-     Объект - уникальное для ТИТ данного КП число в диапазоне от 1 до 65535;
-     Наименование - произвольный текст, длиной не более 80 символов;
-     Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. Параметр «Группа» для ТИТ на момент написания данного документа не задействован;
-     Класс - используется для описания ТИТ, отображение которых выделено общими правилами (см. раздел 10.1.7).
-     Datalog - признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»);
-     Единица измерения – текст, добавляемый после значения ТИТ при просмотре на оперативных схемах и в документах;
-     Десятичные разряды - число в диапазоне от 2 до 15, соответствующее количеству разрядов при отображении ТИТ (в том числе после запятой);
-     -"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой, при отображении ТИТ;
-     Масштабный множитель - для перевода значения ТИТ в квантах в реальное значение (по умолчанию - 1);
-     Масштабный сдвиг - реальное значение ТИТ при нуле квантов (по умолчанию – 0);
-     Не обнулять - если для данного параметра выбрано значение «обнулять», то при ТИТ равном 0 квантов на оперативных схемах и в документах будет выводиться не значение масштабного сдвига, а значение равное 0. Варианты настроек: «да», «обнулять»;
-     Округлять по формату - если для данного параметра выбрано значение «да», то при преобразовании ТИТ из квантов в значение для отображения на оперативных схемах и в документах будет выполняться округление с учетом формата, отведенного для значения ТИТ после запятой. Варианты настроек: «да», «нет»;
-     Беззнаковый код –для выделения ТИТ, которые формируются УТМ только в диапазоне положительных значений (варианты настроек: «да», «со знаком»);
-     Ручная установка через ССПИ - признак ручной установки, формируемый внешней системой сбора и передачи информации (варианты настроек: «да», «нет»);
-     Ретрансляция со временем - признак ретрансляции ТИТ с меткой времени (варианты настроек: «да», «нет»);
-     Время устаревания (мин) – если ТИТ не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности;
-     Действие по устареванию – функция определяет какое действие произвести с значением или с флагом ТИТ, если ТИТ не обновлялся в течении времени больше, чем заданное время устаревания. Возможные варианты действий:
-     u недостоверность,
-     значение в 0,
-     значение в 1.
-     Выражение - выражение на языке ЯРД для вычисления значения ТИТ в реальных единицах;
-     Резерв (К:КП:Об) – адрес ТИТ резервного датчика. Значение ТИТ берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
-     ТС вкл. замещения (К:КП:Об) –если ТС с указанным адресом включения замещения принимает значение 1, то описываемый ТИТ будет принимать значение ТИТ, адрес которого указан в параметре – «Адрес ТИТ замещения»;
-     Адрес ТИТ замещения (К:КП:Об) –см. примечание к предыдущему параметру;
-     Тип фильтра – определяет способ контроля выхода ТИТ за верхний или нижний предел в сочетании с различными способами регистрации и использования значения ТИТ. Если задана регистрация, то факт выхода за верхний или нижний предел фиксируется в журнале событий сервера динамических данных. Варианты настроек: «нет», «недостов», «исключать», «искл/недостов», «искл/журнал», «обнулять».
-     Фильтр верхний - верхняя граница фильтра в реальных величинах;
-     Фильтр нижний - нижняя граница фильтра в реальных величинах.

При описании параметров ТИТ обязательным является его номер.
Значение ТИТ отображаемое на оперативных схемах и в документах равно значению масштабного сдвига плюс значение ТИТ в квантах умноженное на масштабный коэффициент.
При описании параметров ТИТ рекомендуется использовать предварительно настроенную таблицу характеристик ТИТ («Набор параметров»). Для этого следует:
-     на закладке «Структура» ЛКМ выбрать настраиваемый ТИТ;
-     на панели «Параметры выбранного элемента» ПКМ вызвать контекстное меню действий, в котором ЛКМ выбрать пункт меню «Наборы параметров»;
-     в открывшемся окне «Набор параметров» выбрать строку характеристик, подходящую для описываемого ТИТ.
Для пополнения или редактирования таблицы характеристик следует использовать контекстное меню, вызываемое ПКМ в окне «Набор параметров»:
-     Добавить;
-     Редактировать;
-     Удалить.
Механизм выбора типовых характеристик из таблицы можно использовать при описании любого телепараметра структуры, в том числе при описании ТС и ТИИ, а также при описании оборудования.
Параметры «Тип фильтра», «Фильтр – верхний» и «Фильтр – нижний» взаимосвязаны. При отсутствии верхней или нижней границы фильтра принимается граница, соответствующая выбранному типу УТМ. Например, для Гранита это диапазон от 0 до 250 квант. Ограничения задаются в реальных величинах.

Допустимы следующие типы фильтров:
? (недостов)
- взводится признак недостоверности ТИТ при выходе за значение, указанное в параметрах «Фильтр – верхний» или «Фильтр – нижний»;
+ (исключать)
- пришедшее значение ТИТ игнорируется, если оно выходит за верхнюю или нижнюю границу;
- (искл/недостов)
- значение игнорируется и взводится признак недостоверности;
! (искл/журнал)
-пришедшее значение ТИТ игнорируется, если оно выходит за верхнюю или нижнюю границу, и этот факт фиксируется в журнале событий;
0 (обнулять)
- пришедшее значение ТИТ обнуляется, если оно выходит за верхнюю или нижнюю границу.

Для ранних версий ПО сервер «ОИК Диспетчер НТ» (до мая 2011) в описании «Структуры» на уровне ТИТ описывались уставки ТИТ (задавались: имя, номер и параметры уставки). Для новых версий ПО настройка уставок выполняется в ТМС-мониторе. При установке новой версии импорт описания уставок из старой структуры в новую выполняется автоматически. Описание уставок на закладке «Структура» после обновления версии можно удалить. В современных версиях настройка уставок производится в ТМС-мониторе.

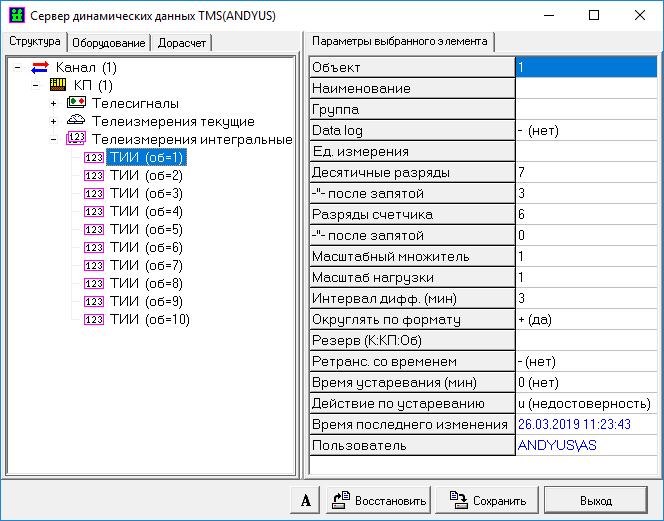

Перечень настраиваемых параметров для ТИИ:
-     Объект - уникальное для ТИИ данного КП число в диапазоне от 1 до 65535;
-     Наименование - произвольный текст, длиной не более 80 символов;
-     Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. Параметр «Группа» для ТИИ на момент написания данного документа не задействован;
-     Datalog - признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»);
-     Единица измерения – текст, добавляемый после значения ТИИ при просмотре на оперативных схемах и в документах;
-     Десятичные разряды - число в диапазоне от 3 до 15, соответствующее количеству разрядов при отображении ТИИ (в том числе после запятой);
-     -"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой, при отображении ТИИ;
-     Разряды счетчика - число в диапазоне от 3 до 15, соответствующее количеству разрядов счетчика (в том числе после запятой). Отбрасывание старших разрядов и округление младших выполняет сервер;
-     -"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой. На оперативных схемах и в документах отображается всегда три знака с учётом округления (например, если параметр равен 1, то два правых знака после запятой будут нулевыми);
-     Масштабный множитель -количество импульсов, умноженное на множитель, дает значение в физических единицах измерения (по умолчанию - 1);
-     Масштаб нагрузки -для расчёта в физических единицах, количество импульсов на интервале дифференцирования приводится к одному часу, умножается на масштабный множитель и масштаб нагрузки (по умолчанию -1);
-     Интервал дифференцирования (мин) - для расчёта нагрузки в физических единицах (по умолчанию - 3 мин.);
-     Округлять по формату – параметр используется только при расчёте приведённой мощности (варианты настроек: «да», «нет»);
-     Резерв (К:КП:Об) – адрес ТИИ резервного датчика. Значение ТИИ берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
-     Ретрансляция со временем - признак ретрансляции ТИИ с меткой времени (варианты настроек: «да», «нет»);
-     Время устаревания (мин) – если ТИИ не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности.

При описании параметров ТИИ обязательным является его номер. При отображении ТИИ выводятся два параметра:
-     потребление электроэнергии (в дорасчетах - ПУ или PU) - это накопленное значение количества импульсов от счётчика электроэнергии, умноженное на масштабный множитель;
-     приведенная мощность (в дорасчетах - ТИ или TI) - это приращение количества импульсов от счётчика электроэнергии за интервал, приведённое к одному часу и умноженное на масштабный множитель и масштаб нагрузки.
Приведённый выше пример описания учёта электроэнергии можно распространить на учёт воды или тепла.
Параметры «разряды счетчика» и «разряды счетчика после запятой» действуют только для сервера телемеханики. Для ПО клиент учёт этих параметров не реализован.
