6. Описание модуля контроля и управления ПО «ОИК Диспетчер НТ»

После установки ПО контроля и управления, в меню запуска программ Windows добавляется задача - «Контроль ОИК ‘Диспетчер’» со своим меню:

- dntmon.exe Дельта-монитор;

- s_setup.exe Настройка серверов (основная задача для настройки комплекса);

- tmsmon.exe ТМС-монитор;

- s_trace.exe Трассировка серверов.

Программы dntmon.exe, tmsmon.exe, s_trace.exe можно запускать, как из каталога установки сервера, так и выбрав соответствующую кнопку активации задачи в окне главного меню задачи «Настройка серверов» (

- «Трассировка»;

- «Монитор», предварительно выбрав строку «TMS (Сетевой сервер) или «TMS (Дельта)). Программы «Дельта-монитор» и «ТМС-монитор» актуально загружать только после предварительной настройки сервера «TMS».

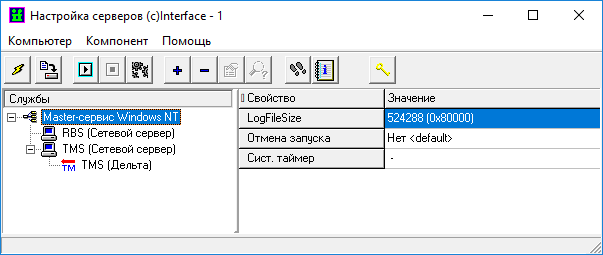

Окно главного меню контрольного моудля - s_setup.exe

Окно программы «Настройка серверов» разделено на несколько панелей:

1) Панель управления окном (свернуть, развернуть, закрыть).

2) Панель «Главного меню». Пояснения к пунктам главного меню приведены в таблицах.

Пункт меню «Компьютер»

Строка меню	Горячая клавиша	Пояснения
Трассировка обмена		Активизируется задача s_trace.exe (см. раздел 8.1)
Журнал событий		Активизируется задача s_trace.exe с окном на закладке «Журнал регистрации событий» (см. раздел 8.2)
Запустить мастер-сервис на выбранном сервере		Запустить все компоненты, у которых нет признака отмены запуска
Остановить мастер-сервис		Остановить все запущенные компоненты
Способ запуска мастер-сервиса.		В версиях 3.Х. ПО сервера «ОИК Диспетчер НТ» Master-сервис всегда запускается в автоматическом режиме, настройка выбора способа запуска в версиях 3.Х. отсутствует.
Выбор компьютера		Выбор компьютера, для конфигурирования или просмотра, если их несколько и на разных компьютерах (см. раздел 8.4)
Редактировать список известных компьютеров		Редактировать список известных компьютеров, для быстрого выбора компьютера в дальнейшем и для настройки параметров связи с ним (см. раздел 8.5)
Компьютер по умолчанию		Компьютер, на который будет настроена задача s_setup.exe после ее запуска (см. раздел 8.6)
Ключ защиты		Настройка ключа защиты ПО (см. раздел 8.7)
Уровень безопасности		Настройка уровня безопасности (см. раздел 8.8)
Информация об установке		Открывается окно с информацией об установке (см. раздел 8.9)
Конфигурация		Инструмент сохранения полного образа конфигурации в версии 3.Х недоступен
Сохранить все	Ctrl+S	Сохранить все выполненные изменения в конфигурации комплекса
Выход	Alt+F4	Выход из программы
Добавить к выбранному	Ins	Из списка допустимых добавить компонент, подчинённый выбранному (см. раздел 9.1)
Удалить	Ctrl+Del	Удалить выбранный и все подчинённые ему компоненты
Показать устаревшие		При добавлении компонент отображать компоненты, которые использовались для ранних версий ПО сервис «ОИК Диспетчер НТ»
Настроить		Открывается окно настройки выбранного компонента

Пункт меню «Компонент»

Строка меню	Горячая клавиша	Пояснения
Добавить к выбранному	Ins	Из списка допустимых добавить компонент, подчинённый выбранному (см. раздел 9.1)
Удалить	Ctrl+Del	Удалить выбранный и все подчинённые ему компоненты
Показать устаревшие		При добавлении компонент отображать компоненты, которые использовались для ранних версий ПО сервис «ОИК Диспетчер НТ»
Настроить		Открывается окно настройки выбранного компонента

Пункт меню «Помощь»

Строка меню	Горячая клавиша	Пояснения
О программе	Ctrl+F1	Открывается окно, приведенное в разделе 9.3
Readme	Shft+F1	Просмотр перечня изменений и доработок ПО (файл readme.txt в каталоге установки сервера)
Помощь	F1	Зарезервировано для Online - просмотра настройки ПО сервис «ОИК Диспетчер НТ»

3) Функциональная панель управления – содержит графические кнопки управления основными функциями программы.

Функциональная панель управления

Вид кнопки	Название кнопки	Пояснение
	Подключиться к компьютеру	Выбор компьютера, для конфигурирования и просмотра, если их несколько и на разных компьютерах (см. раздел 8.4)
	Сохранить все	Сохранить все выполненные изменения в конфигурации комплекса
	Запустить	Запустить все компоненты, у которых нет признака отмены запуска
	Остановить	Остановить все запущенные компоненты
	Способ запуска	Для служб, которые запускаются до пользовательского Logon (см. раздел 8.3)
	Добавить компонент	Из списка допустимых добавить компонент, подчинённый выбранному (см. раздел 9.1)
	Удалить компонент	Удалить выбранный и все подчинённые ему компоненты
	Настройка	Открывается окно настройки выбранного компонента
	Монитор	Открыть окно программы «TMS-монитор» или «Дельта-монитор», в зависимости от выбранной строки конфигурации сервера
	Трассировка	Активизируется задача s_trace.exe (см. раздел 8.1)
	Журнал	Активизируется задача s_trace.exe с окном на закладке «Журнал регистрации событий» (см. раздел 8.2)
	Статус используемой лицензии	Позволяет получить информацию об используемой лицензии ПО сервера «ОИК Диспетчер НТ» .Перечеркнутый красной линией знак сигнализирует о нарушении лицензии. Функционал доступен начиная с версий 3.0.

В окне настройки ПО сервер «ОИК Диспетчер НТ» на экране отображаются не все компоненты настройки. Для отображения дополнительной информации следует пользоваться ЛКМ (выбор объекта настройки) и ПКМ (вызов дополнительного меню для выбранного объекта настройки).

4) Панель «Службы».

Панель «Службы» отображает структуру серверов, внешних задач и служб, запускаемых модулем «Master-сервис». Нажатие ПКМ на поле панели «Службы» активирует контекстное меню, пояснения к которому приведены в таблице.

Дополнительное меню панели «Службы»

Строка меню	Горячая клавиша	Пояснения
Добавить компонент	Ins	Из списка допустимых добавить компонент, подчинённый выбранному (см. раздел 9.1)
Удалить компонент	Ctrl+Del	Удалить выбранный и все подчинённые ему компоненты
Настройка		Открывается окно настройки выбранного компонента
Монитор		Открыть окно программы «TMS-монитор» или «Дельта-монитор», в зависимости от выбранной строки конфигурации сервера
Безопасность		Настройка служб безопасности комплекса для выбранного компонента
Резерв		Настройка параметров резервирования серверов (см. раздел 11)
BackUp		Вызывает диалог резервного копирования параметров выбранного сервера (см. раздел 15.1)

5) Панель «Значение свойств».

Панель «Значение свойств» служит для отображения значений свойств службы, выбранной на панели «Службы». Нажатие ПКМ на поле панели «Значение свойств» активирует контекстное меню «Редактировать», которое позволяет изменить предварительно выбранное свойство. Значение свойства службы можно изменить также, если дважды щелкнуть ЛКМ на строке значения этого свойства.

После завершения настройки сервера динамических данных (закладки «Структура» и «Оборудование») сохранить конфигурацию и вернуться в главное меню настройки серверов «ОИК Диспетчер НТ» (кнопки «Сохранить» и «Выход» в окне «Настройка сервера динамических данных TMS).
