10.7.1. Установка драйвера FTDI для работоспособности ключей типа Interface USB-COM
При использовании аппаратного ключа типа 3. Interface USB-COM, для обеспечения работоспособности необходима установка драйверов FTDI (на компьютер, к которому подключается аппаратный ключ). Актуальные драйвера для конкретной ОС можно скачать с сайта производителя:
https://www.ftdichip.com/Drivers/VCP.htmДалее необходимо выполнить следующую последовательность действий:
1. Распаковать, идущий в комплекте поставки, архив «cdm 2.00.00.zip» во временную директорию.

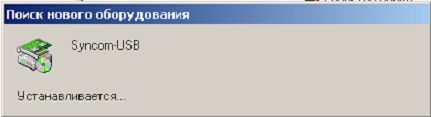

2. Подключить ключ защиты к свободному разъёму USB. На подключение незнакомого устройства система отреагирует появлением окна

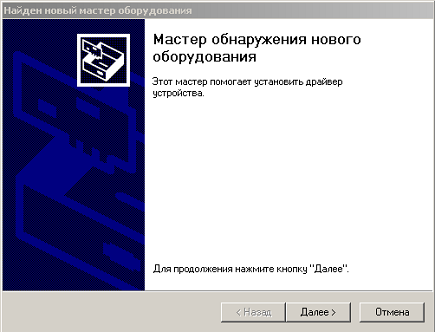

и запуском мастера установки оборудования

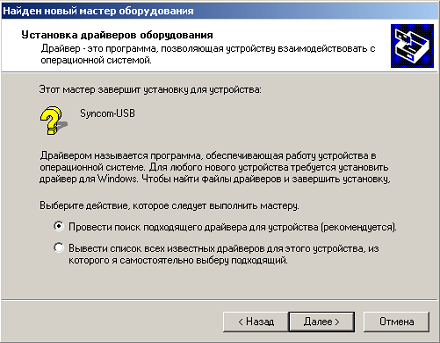

3. После нажатия на кнопку «Далее», открывается окно
4. Следует выбрать пункт «Произвести поиск …(рекомендуется)» и нажать «Далее».
5. Появляется окно
6. Жмём «Далее» и указываем путь к папке, в которую распаковали архив.

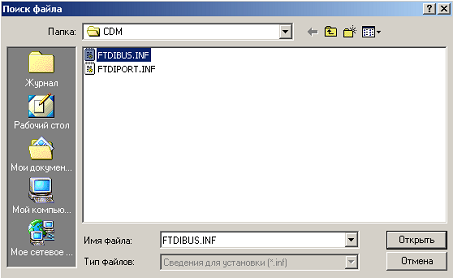

7. Следует выбрать файл «FTDIBUS.INF» и нажать «Открыть».

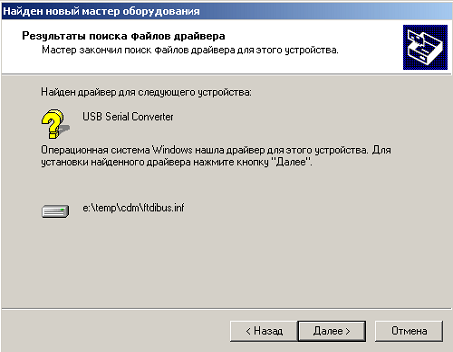

Вид окна становится следующим:
8. Нажимаем «Далее».

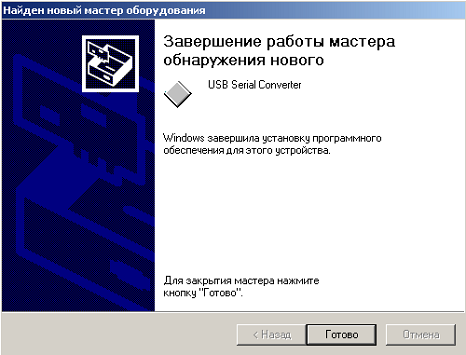

Нажимаем «Готово».
9. Первый этап установки завершается и снова запускается мастер установки оборудования.
Повторяем действия пунктов 3,4,5 и 6, а на пункте 7 выбираем файл «FTDIPORT.INF»
и завершаем установку.
10. Чтобы убедиться, что всё прошло успешно, нужно открыть «Панель управления» - «Система» - «Диспетчер устройств» и посмотреть СОМ-порты, где обнаруживаем виртуальный порт и узнаём под каким номером он присутствует в системе. Далее этот номер используется для указания порта, к которому подключен ключ защиты при настройке сервера телемеханики.
Если новый СОМ-порт не появился, нужно раскрыть раздел устройств «Контроллеры универсальной шины USB», в свойствах «USB Serial Converter» выбрать закладку «Advanced» и поставить галочку в поле «Load VCP», как на рисунке ниже.
После этого нужно отключить ключ защиты от разъёма USB и снова подключить. Новый СОМ-порт должен появиться.
11. Установка завершена.
