20.4.1. Пример с шиной «Исеть TM-BUS» и синхронизацией времени по GPS
На Рис. А.4.1.1 – Рис.А.4.1.3 приведен пример настроек сервера динамических данных, подключенного через сетевой коммутатор к шине «Исеть TM-BUS» УСПИ «Исеть 2». Коррекция времени сервера по сигналам GLONASS/GPS настроена на прием ‘широковещательных’ посылок точного времени от одного из контроллеров УСПИ.

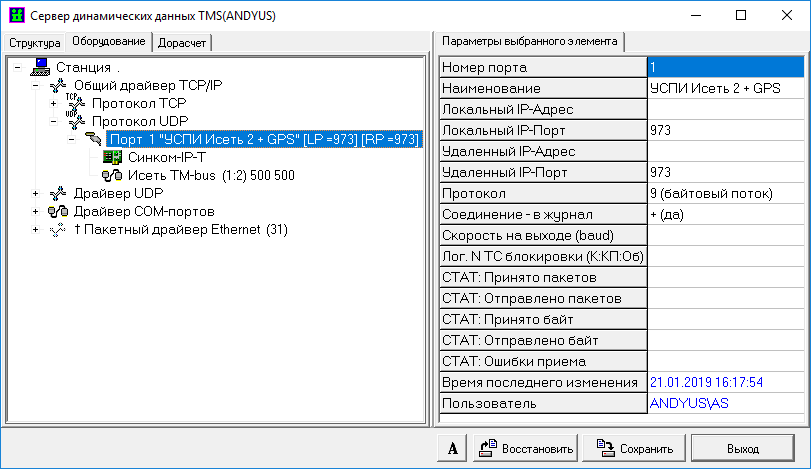

Рис. А.4.1.1 Прием телеметрии с шины «Исеть TM-BUS» (настройка порта, см. раздел 14.2.4)

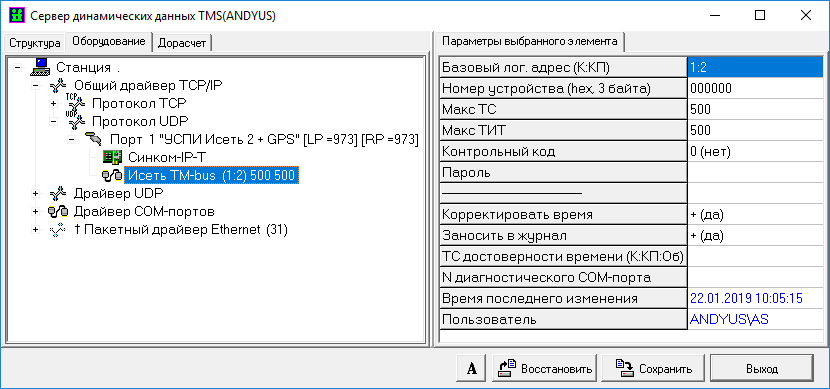

Рис. А.4.1.2 Прием телеметрии с шины «Исеть TM-BUS» (настройка шины)

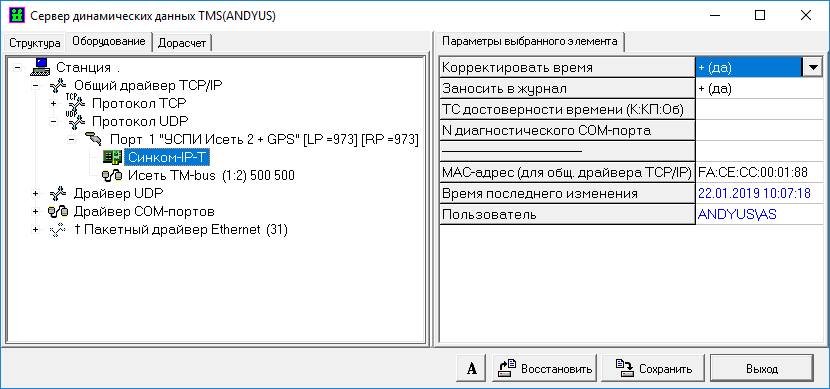

Рис. А.4.1.3 Синхронизация времени от Синком-ДК, Синком-Д или Синком-IPT
Для приведенного выше примера синхронизация времени сервера динамических данных выполняется от одного из контроллеров: Синком-ДК, Синком-Д или Синком-IPT (настраиваются через один и тот же компонент - Синком-IP-T). Для приведенного примера реальный МАС-адрес контроллеров Синком-Д/Синком-ДК - FA:CE:10:00:01:88(в настройках третий байт адреса контроллера ‘10’ заменен на ‘CC’). Для контроллера Синком-IPT в настройках указывается реальный адрес -FA:CE:CC:00:01:88.
Параметры настройки компонента ‘Исеть TM-BUS’:
- Базовый лог. адрес (К:КП)
- адрес КП для размещения телеметрии в сервере динамических данных;
- Номер устройства(hex,3 байта)
- заводской номер устройства. При необходимости опроса конкретного контроллера.
- Макс ТС
- количество ТС описанных на шине «Исеть TM-BUS» (не более 2000);
- Макс ТИТ
- количество ТИТ описанных на шине «Исеть TM-BUS» (не более 1000).
- Контрольный код
- варианты настройки: 1 (да), 0 (нет);
- Пароль
- Корректировать время
- варианты настройки: + (да), - (нет);
- Заносить в журнал
- варианты настройки: + (да), - (нет);
- ТС достоверности времени (К:КП:Об)
- адрес ТС сервера для записи признака достоверности времени;
- N диагностического COM-порта
- технологический параметр разработчика ПО для поддержки отладочной программы;
Параметры настройки компонента ‘Синком-IP-T’:
- Корректировать время
- варианты настройки: + (да), - (нет);
- Заносить в журнал
- заносить в журнал факт синхронизации времени. Варианты настройки: + (да), - (нет);
- ТС достоверности времени
- адрес ТС сервера для записи признака достоверности времени;
- N диагностического COM-порта
- технологический параметр разработчика ПО для поддержки отладочной программы;
- МАС-адрес (для общ.драйвера TCP/IP)
- логический МАС-адрес контроллера с приемником GLONASS /GPS (для Синком-Д и Синком-ДК третий байт адреса контроллера ‘10’ заменен на ‘CC’). Если МАС-адрес не указан коррекция времени сервера будет выполняться по широковещательным посылкам всех контроллеров, принимаемых через локальный IP-порт 973.
ВНИМАНИЕ!
При разнице времени сервера и источника точного времени более чем 999 мс синхронизация выполняется в течение нескольких минут, для избежания некорректной синхронизации по причине ошибок работы источника точного времени.
