20.5. Пример настройки приема данных от счетчиков СЭТ-4, Меркурий-230
На Рис. А.5.1 и Рис. А.5.2 приведен пример настройки сервера «ОИК Диспетчер НТ»для приема от счетчика СЭТ-4 следующих данных:
- показания счетчика на текущий момент времени (ТИИ) - активная и реактивная энергия прямого и обратного направлений (A+, A-, R+, R-);
- профили мощности нагрузки на текущий момент времени (ТИТ) - A+, A-, R+, R-;
- значение дополнительных параметров на текущий момент времени (ТИТ) – мощности Р, Q, S по сумме фаз.

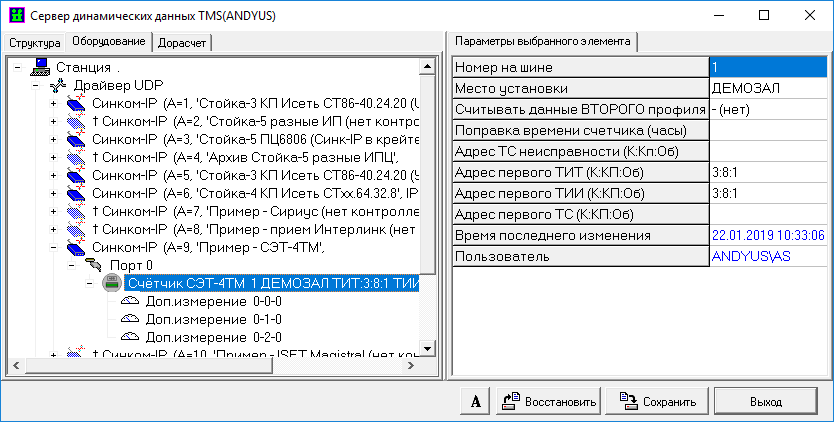

Рис. А.5.1 Настройки СЭТ-4 на закладке ‘Оборудование’

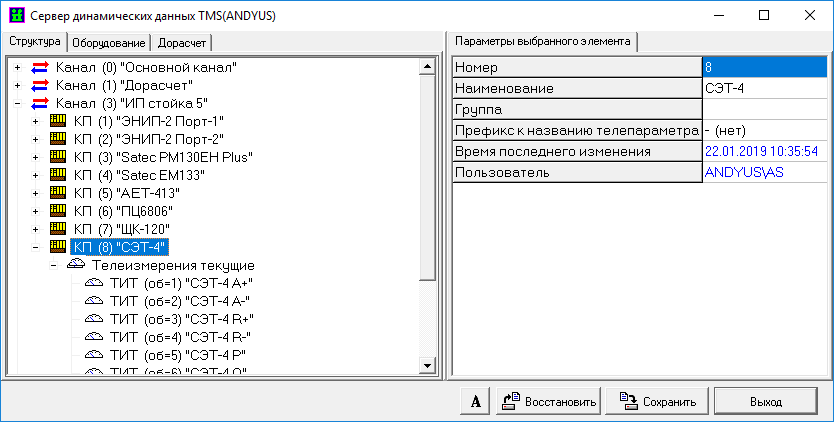

Рис. А.5.2 Настройки СЭТ-4 на закладке ‘Структура’
Для приема данных от счетчика СЭТ-4 используется асинхронный порт компьютера или асинхронный порт контроллера (Синком-IP, Синком-Д, Синком-ДК, Синком-Д2, Синком-ДКП).
По умолчанию драйвер считывает текущие показания счётчика ("импульсы телеметрии") по параметрам A+, A-, R+, R- (активная и реактивная энергия прямого и обратного направлений). Эти данные записываются в сервер как ТИИ (четыре параметра, начиная с адреса, указанного в настройках – ‘Адрес первого ТИИ’ на Рис. А.5.1). Для преобразования "импульсов телеметрии" в показания счётчика в реальных физических единицах измерения необходимо задать соответствующий коэффициент масштабирования при описании каждого ТИИ на закладке ‘Структура’ (смотри Рис. А.5.2).
В том случае, если в настройках счетчика СЭТ-4 указан параметр ‘Адрес первого ТИТ’ (смотри Рис. А.5.1), будут считываться профили нагрузки по параметрам A+, A-, R+, R- в виде приращения показаний счетчика ("импульсы телеметрии") на отрезке времени между двумя замерами. Период между замерами задается в настройках счетчика и должен быть не менее 3 минут. Эти данные записываются в ретроспективу, как недостоверные значения ТИТ, т.е. на схеме они не отображаются (доступна только выборка из ретроспективы ТИТ). Для преобразования "импульсов телеметрии" в показания в реальных физических единицах измерения необходимо задать коэффициент масштабирования при описании каждого ТИТ на закладке ‘Структура’.
В том случае, если в настройках счетчика СЭТ-4 указаны коды запроса параметров ‘Доп. измерение’ (смотри Рис. А.5.1), сервер будет формировать запросы счетчику на дополнительные измерения. Код запроса задается в виде строки N1-N2-N3, где:
N1 – число, определяющее тип вспомогательного параметра:
0 – мощность
1 – напряжение
2 – ток
3 – Cosj
4 – частота.
N2 – число, определяющее тип мощности
0 – P
1 – Q
2 – S.
N3 - число, определяющее фазу
0 – по сумме фаз
1 – по фазе 1
2 – по фазе 2
3 – по фазе 3.
Значения дополнительных измерений в сервере заносятся в ТИТ по адресу, начиная с пятого (смотри Рис. А.5.2).
Настройка приема данных от счетчика Меркурий-230 выполняется аналогично настройкам приема данных от счетчика СЭТ-4.
