На Рис. А.1.1.1 – Рис. А.1.1.6 приведен пример настроек сервера динамических данных (под именем TMS) при передаче телеметрии на верхний уровень в протоколе МЭК 870-5-101 (небалансный обмен, сервер «ОИК Диспетчер НТ» в роли вторичной станции).

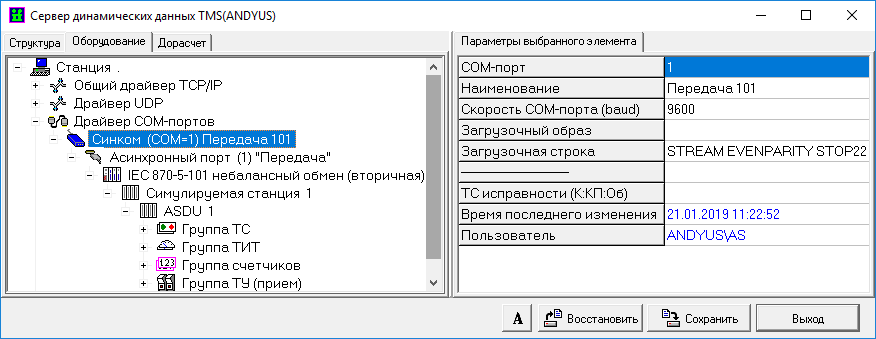

Рис. А.1.1.1 Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. п.10.2.2)

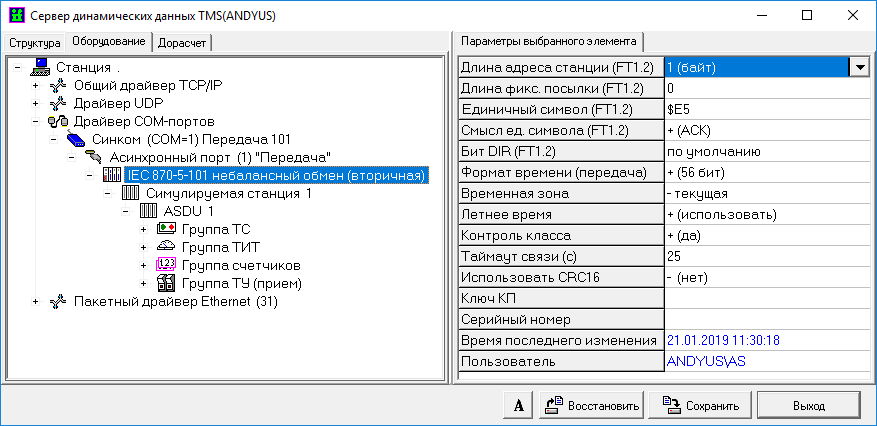

Рис. А.1.1.2 Настройка сервера TMS (передача в протоколе МЭК 870-5-101, см. п.10.2.2)

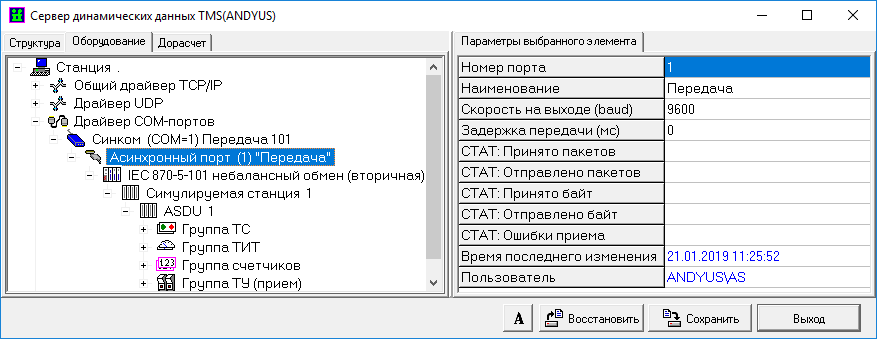

Рис. А.1.1.3 Настройка сервера TMS (передача в протоколе МЭК 870-5-101)

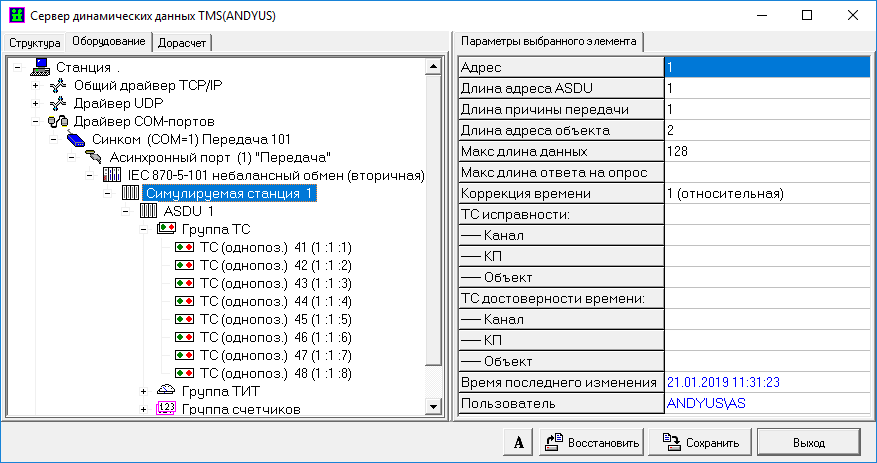

Рис. А.1.1.4 Настройка сервера TMS (передача в протоколе МЭК 870-5-101)

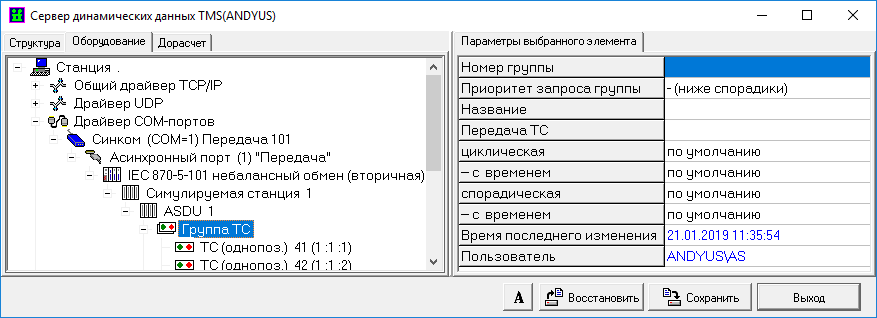

Рис. А.1.1.5 Настройка сервера TMS (передача в протоколе МЭК 870-5-101)

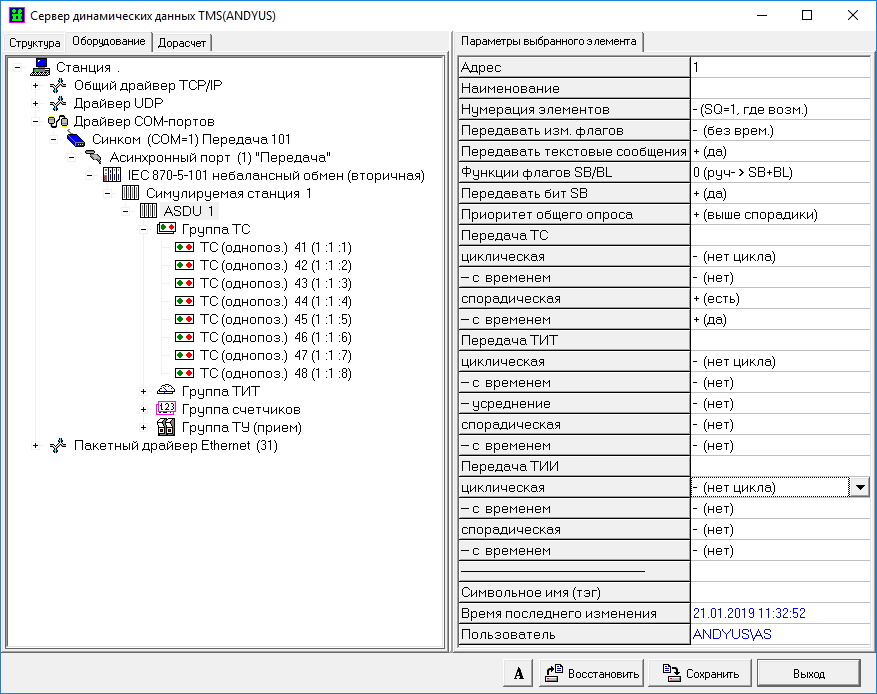

Рис. А.1.1.6 Настройка сервера TMS (передача в протоколе МЭК 870-5-101)
Ниже приведены комментарии к параметрам компонентов сервера, используемых при настройке оборудования для передачи информации в протоколе МЭК 870-5-101 под драйвером COM-портов.
Параметры настройки компонента ‘IEC 870-5-101’:
- Длина адреса станции (FT1.2)
- варианты настройки: 0 (нет), 1 (байт), 2 (байта), 3 (байта), 4 (байта). Если выбрана длина адреса станции =0, то это означает, что станция только одна (без номера);
- Длина фикс.посылки (FT1.2)
- число в диапазоне от 0 до 128(байт);
- Единичный символ (FT1.2)
- варианты настройки: $E5, $A2;
- Смысл ед. символа (FT1.2)
- варианты настройки: + (ACK), - (NAK);
- Бит DIR (FT1.2)
- варианты настройки: по умолчанию, 0, 1;
- Формат времени (передача)
- варианты настройки: + (56 бит), - (24 бит);
- Временная зона
- варианты настройки: - (текущая), + (Гринвич), зоны с привязкой к городам;
- Летнее время
- варианты настройки: + (использовать), - (нет);
- Контроль класса
- контроль класса информации (переключение или циклическое сканирование). Варианты настройки: + (да), - (нет). Рекомендуемое значение – ‘нет’;
- Таймаут связи (с)
- таймаут на разрыв соединения (число в диапазоне от 10 до 3600).
- Использовать CRC16
- варианты настройки: + (да), - (нет); Закрытие пакетов контрольной суммой (CRC16) для обнаружения искажений в канале связи.
- адрес ‘Стимулируемой станции’. Число в диапазоне, который ограничен параметром «Длина адреса станции». Как правило (но не обязательно) адрес симулируемой станции совпадает с адресом ASDU;
- Длина адреса ASDU
- варианты настройки: 1, 2 (байта);
- Длина причины передачи
- варианты настройки: 1, 2 (байта);
- Длина адреса объекта
- варианты настройки: 1, 2, 3 (байта);
- Макс длина данных
- число в диапазоне от 16 до 254(байт)
- Макс длина ответа на опрос
- число в диапазоне от 16 до 254 (байт)
- Коррекция времени
- варианты настройки: 0 (игнорировать), 1 (относительная), 2 (физическая);
- ТС исправности: Канал
- адрес ТС исправности канала связи (Канал)
- ТС исправности: КП
-“- (КП)
- ТС исправности: Объект
-“- (Объект)
- ТС достоверности врем: Канал
- адрес ТС достоверности времени (Канал)
- ТС достоверности врем: КП
-“- (КП)
- ТС достоверности врем: Объект
-“- (Объект)
При выставленном значении признака коррекции времени ‘физическая’ в процессе установления связи приемника телеметрии с сервером «ОИК Диспетчер НТ» будет скорректировано время сервера «ОИК Диспетчер НТ» по времени корреспондента. При выставленном значении признака коррекции времени ‘относительная’ в процессе установления связи приемника телеметрии с сервером «ОИК Диспетчер НТ» будет зафиксирована разница времени, а при передаче телеметрии время будет передаваться с учетом зафиксированной разницы, т.е. корреспонденты будет ‘жить’ каждый по своему времени.
Параметры настройки компонента ‘ASDU’:
- Адрес
- адрес корреспондента. Число в диапазоне заданной длины адреса ASDU (например, для однобайтной длины адреса это число в диапазоне от 0 до 255);
- Наименование
- произвольный текст;
- Нумерация элементов
- варианты настройки: + (SQ=0), - (SQ=1, где возм.);
- Передавать изм. флагов
- варианты настройки: + (как спорад.), - (без врем.);
- Передавать текстовые сообщения
- варианты настройки: + (да), - (нет);
- Функции флагов SB/BL
- варианты настройки: 0 (руч->SB+BL), 1 (блокировка ->BL, руч->SB);
- Передавать бит SB
- варианты настройки: + (да), - (нет);
- Приоритет общего опроса
- варианты настройки: + (выше спорадики), - (ниже спорадики);
- усреднение ТИТ на периоде цикла передачи. Варианты настройки: + (да), - (нет);
спорадическая
- варианты настройки: + (есть), - (нет);
с временем
- варианты настройки: + (да), - (нет);
- Передача ТИИ
циклическая
- варианты настройки: см. Передача ТС;
с временем
- варианты настройки: + (да), - (нет);
спорадическая
- варианты настройки: + (есть), - (нет);
с временем
- варианты настройки: + (да), - (нет);
- Символьное имя (тэг)
- идентификатор для описания идентичных ASDU (например, основной и резервный). Компоненты, подчиненные ASDU (группы ТС, ТИТ, ТИИ, ТУ), описываются только для верхнего (в структуре дерева) ASDU. Идентичные ASDU должны иметь символьное имя, совпадающее с уже описанным, в дереве описания оборудования должны находиться ниже уже описанного и не требуют описания компонент, подчиненных ASDU;
