20.3.3. Настройка МЭК 870-5-104 (прием-передача на одном сервере)
Данный пример интересен только на этапе отладки для организации потоков информации в протоколе МЭК 870-5-104, когда сервер динамических данных передает данные, адресуя их для приема на самого себя. Пример настроек сервера динамических данных приведен на Рис. А.3.3.1 – Рис.А.3.3.8.

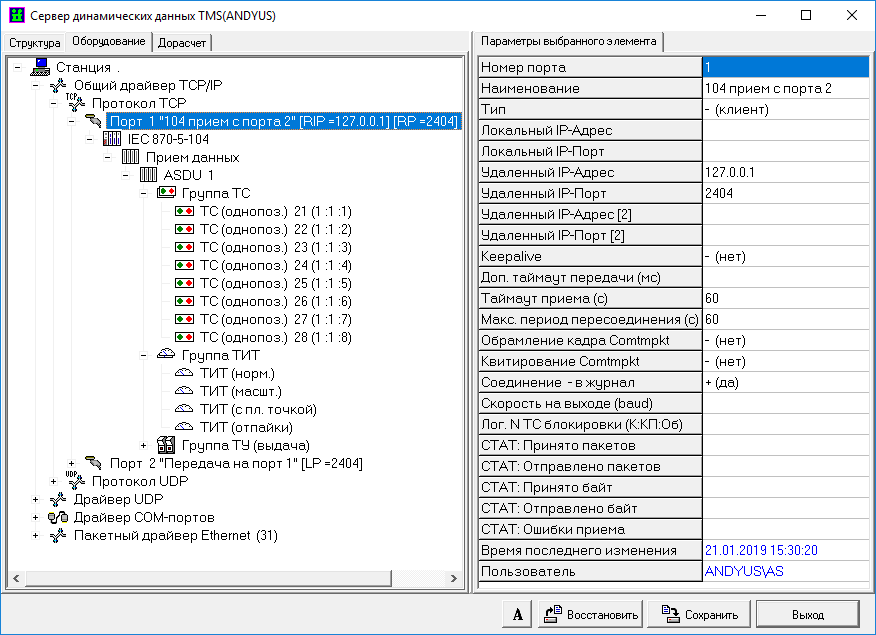

Рис. А.3.3.1 Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 14.2.4)

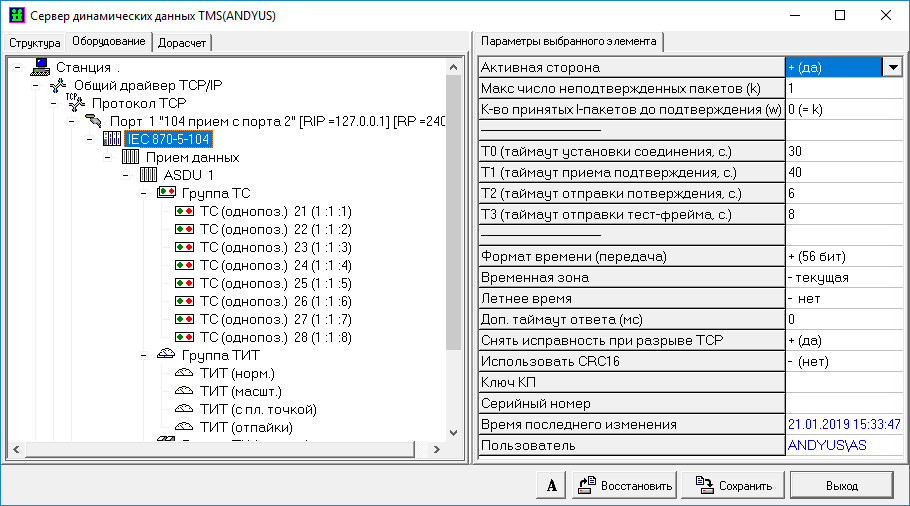

Рис. А.3.3.2 Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 22.3.1)

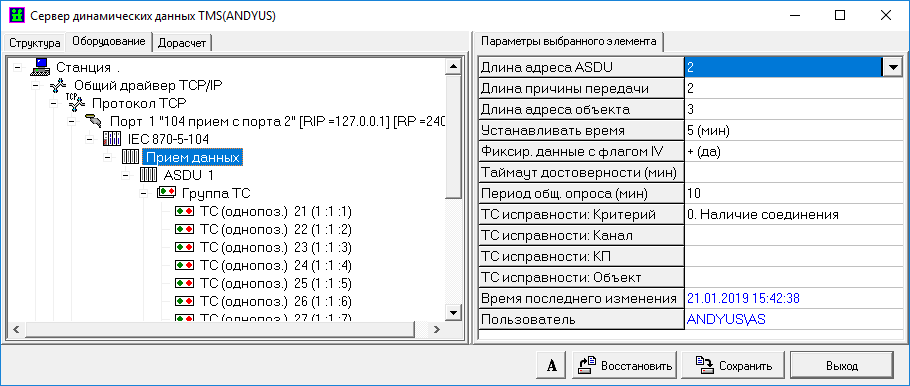

Рис. А.3.3.3 Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 22.3.1)

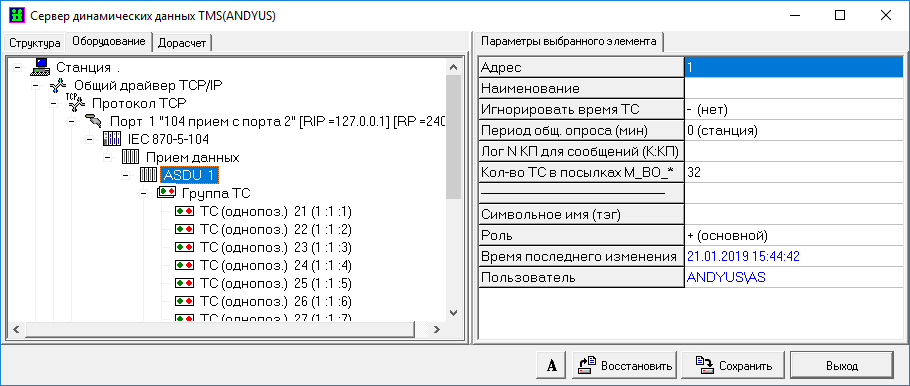

Рис. А.3.3.4 Настройка сервера TMS (прием ‘от себя’, МЭК 870-5-104, см. раздел 22.3.1)

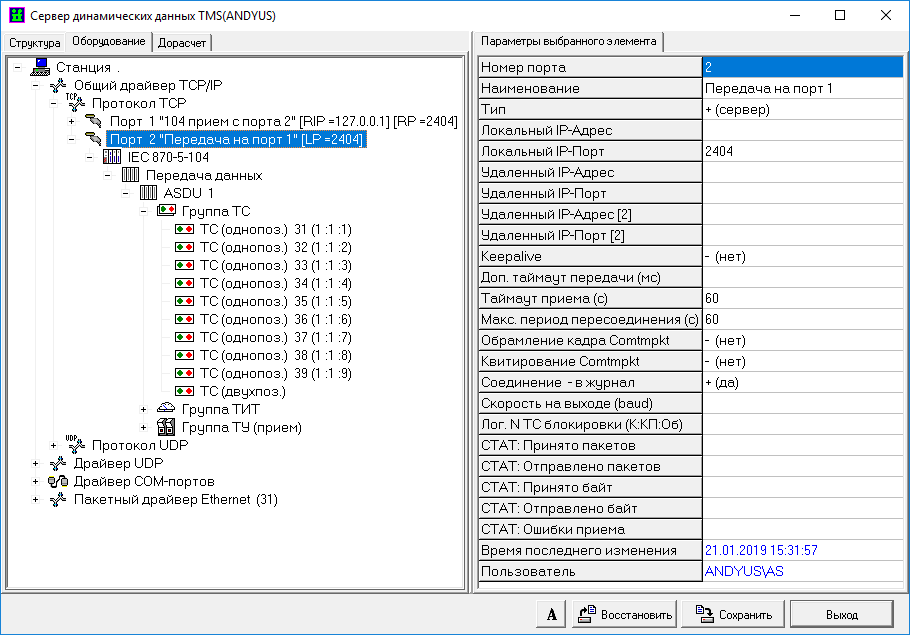

Рис. А.3.3.5 Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 14.2.4)

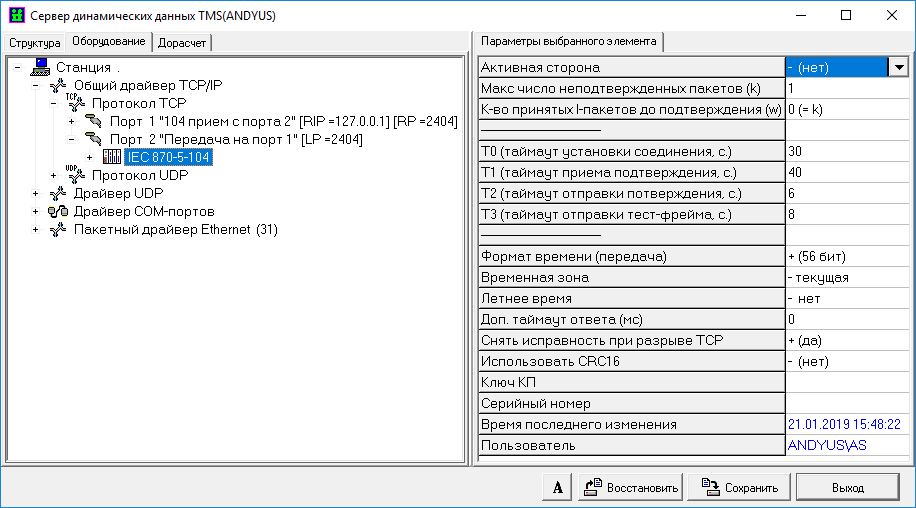

Рис. А.3.3.6 Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 22.3.2)

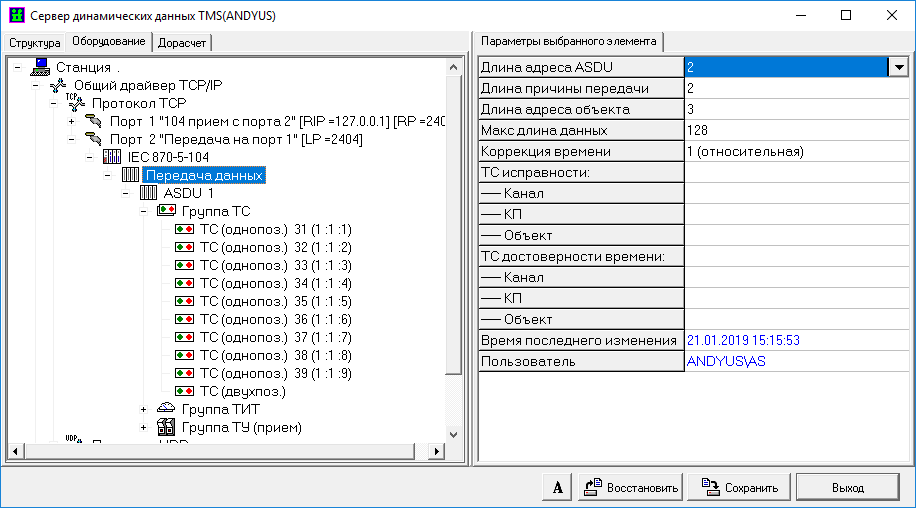

Рис. А.3.3.7 Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 22.3.2)

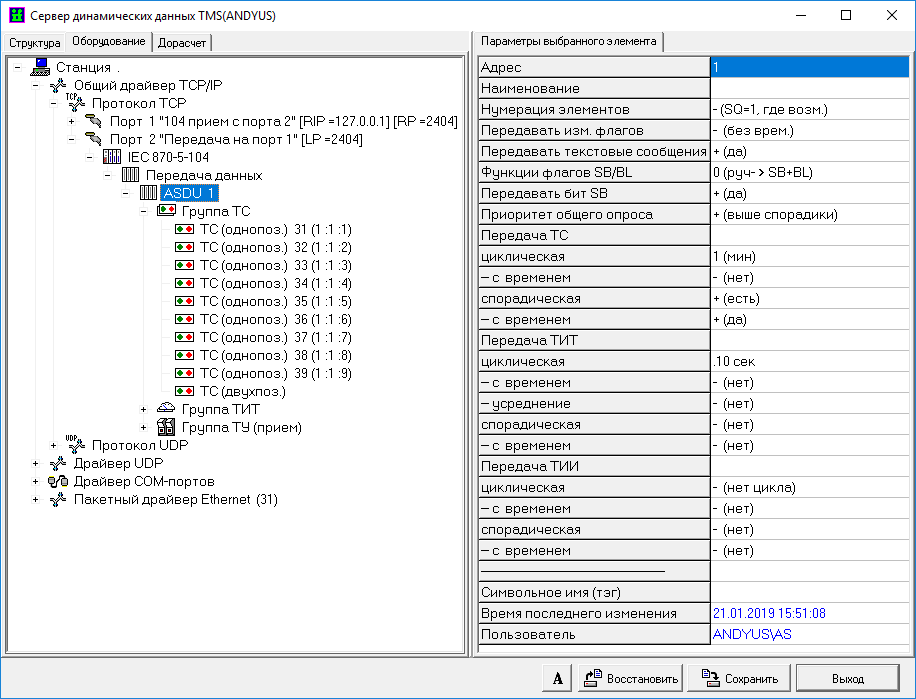

Рис. А.3.3.8 Настройка сервера TMS (передача ‘на себя’, МЭК 870-5-104, см. раздел 22.3.2)
