4.3. Установка ПО графического редактора «Модус»

Установка ПО графического редактора «МОДУС» выполняется только в том случае, если у пользователей ПО клиент «ОИК Диспетчер НТ» есть потребность в графическом редакторе (создание, редактирование схем).
Графический редактор «МОДУС» устанавливается только на компьютерах, на которых предполагается создание и редактирование схем в редакторе «МОДУС». На компьютерах с установленным ПО клиент «ОИК Диспетчер НТ», на которых предполагается только просмотр схем, созданных в графическом редакторе «МОДУС», устанавливать графический редактор «МОДУС» нет необходимости.
При обновлении версии «МОДУС» перед установкой рекомендуется сохранить настройки «МОДУС», связанные с его адаптацией для работы в «ОИК Диспетчер НТ» – это файлы default.* и файлы *.dat. Для операционной системы Windows 7 эти файлы, как правило, находятся в каталоге C:\Users\XXX\AppData\Roaming (XXX – имя пользователя компьютера, под которым произведена загрузка Windows). При установке редактора «МОДУС» файлы default.* и файлы *.dat записываются в каталог C:\Program Files (x86)\Modus520\dat, но в файлах этого каталога не учтены настройки МОДУС, связанные с его адаптацией для работы в «ОИК Диспетчер НТ». После установки обновленной версии МОДУС сохраненные файлы default.* и *.dat следует восстановить в прежнем каталоге.
Для установки МОДУС необходимо с инсталляционного носителя ПО «ОИК Диспетчер НТ», из каталога \Inst_»ОИК Диспетчер НТ»\Modus520 скопировать файл modus520_54.zip, разархивировать его во временный каталог компьютера, на который устанавливается ПО МОДУС и запустить задачу setup.exe из временного каталога.
Начиная с 2013г. с ПО «ОИК Диспетчер НТ» поставляется версия редактора «МОДУС» 5.20.54.
По умолчанию папка, в которую устанавливается ПО - C:\Program Files (x86)\Modus520.
Компоненты редактора «МОДУС», доступные и необходимые для установки при инсталляции ПО:
-     графический редактор;
-     документация.

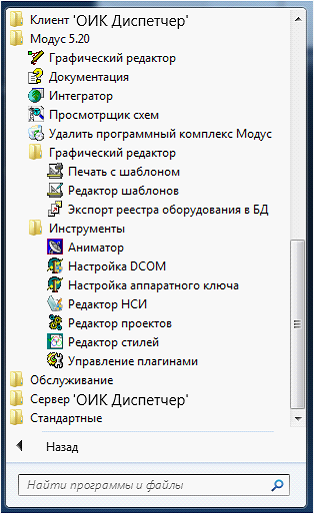

После установки ПО в меню запуска программ Windows добавляется задача - «Модус 5.20» со своим меню (см. Рис. 4.2).
Загрузка графического редактора МОДУС в режиме редактирования оперативных схем выполняется из ПО клиент «ОИК Диспетчер НТ». Графический редактор «МОДУС» из меню Windows загружается в демонстрационном режиме.
Рис. 4.2 Меню программы «Модус 5.20» в списке задач Windows
