ПРИЛОЖЕНИЕ А. Интерфейс редактора схем в псевдографике

Редактирование оперативных схем в режиме псевдографики выполняется в окне, приведенном на Рис. А.1. Интерфейс редактора схем приобретает вид представленный на рисунке для схем типа:

- Псевдографика (VGA);

- Псевдографика (bitmap-шрифт).

На рисунке приведено назначение отдельных полей окна и кнопок инструментальных панелей.

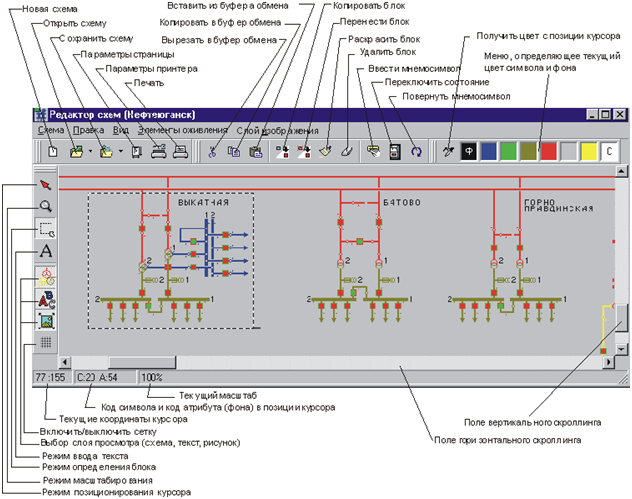

Рис. А.1 Редактор схем псевдографики

Окно редактора схем разделено на несколько панелей:

1) Панель управления окном (свернуть, развернуть, закрыть).

2) Панель «Главного меню». Пояснения к пунктам главного меню приведены в Табл. А.1 - А.5.

Табл. А.1 – Пункт меню «Схема»

Строка меню	Горячая клавиша	Пояснения
Тип схемы		Открывается всплывающее меню: - Псевдографика (VGA) - Псевдографика (bitmap-шрифт) - Векторная графика
Новая схема		Очистить поле ввода схемы
Открыть схему		Открыть схему из базы данных
Считать из файла на диске		Файл с расширением *.grf
Сохранить		Сохранить в базе данных
Сохранить как …		Сохранить в файле на диске в формате .grf или .bmp
Параметры страницы		Задать параметры страницы для печати (см. Рис. 7.7)
Настройка принтера		Открыть окно настройки параметров принтера (см. Рис. 7.8)
Печать		Открывает окно предварительного просмотра для печати (см. Рис. А.8)
Закрыть	Alt+F4	Выход из программы

Табл. А.2 – Пункт меню «Правка»

Строка меню	Горячая клавиша	Пояснения
Вырезать	Ctrl+X	Вырезать выделенный блок на схеме
Копировать	Ctrl+C	Копировать выделенный блок в буфер
Вставить	Ctrl+V	Вставить блок из буфера
Выделить все	Ctrl+A	Выделить все элементы в окне
Поместить в буфер обмена как изображение
Начало/конец выделения блока	F4
Копировать блок	F5	Копировать блок по месту расположения курсора
Переместить блок	F6	Переместить блок по месту расположения курсора
Изменить цвет блока	F7	Изменить цвет блока на текущий цвет символа и фона
Удалить блок	Ctrl+Del	Удалить выделенный блок
Получить цвет с позиции курсора	F3	Получить цвет символа и фона с позиции курсора
Ввод мнемосимволов	F8	Вызов окна с таблицей мнемосимволов
Переключить состояние	F9	Переключить состояние - объекта телесигнализации
Поворот	F10	Поворот объекта телесигнализации
Найти символ/строку	Ctrl+F	Найти символ/строку в слое графики

Табл. А.3 – Пункт меню «Вид»

Строка меню	Горячая клавиша	Пояснения
Масштаб		Открывается всплывающее меню: - 25% - 50% - 75% - 100% - 125% - 150% - 175% - 200% - 300% - 400%
Общий вид		В окне редактора отображается вся схема (масштаб подбирается автоматически)
Панель инструментов		Открывается всплывающее меню выбора отображаемых панелей инструментов: - Ввод-вывод - Стандартная - Выбор цвета - Режимы
Настройки		Открывается окно настройки графического редактора (см. Рис. А.2)

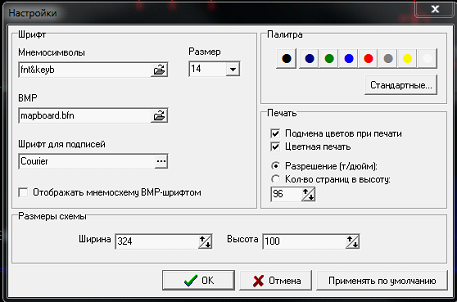

Рис. А.2 Настройки графического редактора

Табл. А.4 – Пункт меню «Элементы оживления»

Строка меню	Горячая клавиша	Пояснения
Таблица телесигналов		Открывается окно привязки телеметрии на закладке «ТС» (см. Рис. А.3)
Таблица телеизмерений текущих		Открывается окно привязки телеметрии на закладке «ТИТ»
Таблица телеизмерений интегральных		Открывается окно привязки телеметрии на закладке «ТИИ»
Активные зоны		Открывается окно описания активных зон (см. Рис. А.4)

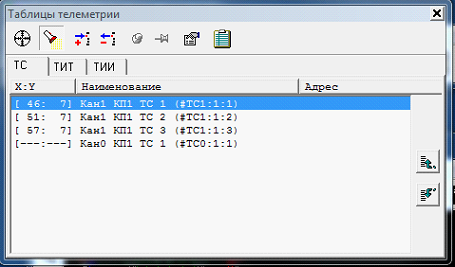

Рис. А.3 Окно привязки телеметрии

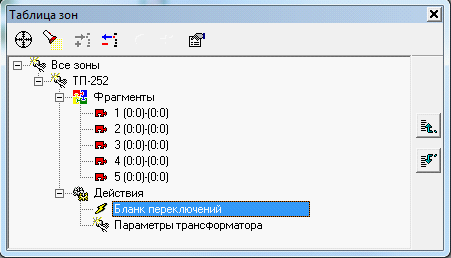

Рис. А.4 Окно описания активных зон

Табл. А.5 – Пункт меню «Слой изображения»

Строка меню	Горячая клавиша	Пояснения
Вставить из буфера обмена		Импорт рисунка в формате EMF из Word, Visio, AutoCAD и др.
Считать из файла *.emf		Считать рисунок из файла *.emf
Очистить слой изображения		Очистить на схеме слой изображения
Информация о рисунке		Вывод окна с информацией о рисунке (см. Рис. А.5)

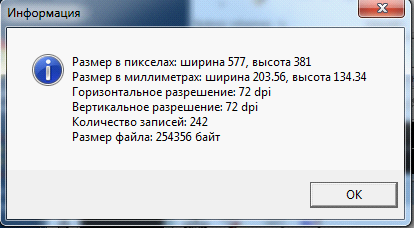

Рис. А.5 Информация о рисунке

3) Панель «Ввод-вывод»– содержит кнопки управления, пояснения к которым приведены в Табл. А.6.

Табл. А.6 Панель «ввод - вывод»

Вид кнопки	Название кнопки	Пояснение
	Новая схема	Очистить поле ввода схемы
	Открыть схему	Клик ЛКМ на символе открывает меню: - Из базы данных - Из файла на диске
	Сохранить схему	Клик ЛКМ на символе открывает меню: - В базу данных - В файл на диске
	Параметры страницы	Задать параметры страницы для печати (см. Рис. 7.7)
	Настройка принтера	Открыть окно настройки параметров принтера (см. Рис. 7.8)
	Печать	Открывает окно предварительного просмотра для печати (см. Рис. А.8)

4) Панель «Стандартная»– содержит кнопки управления, пояснения к которым приведены в Табл. А.7).

Табл. А.7 Панель «Стандартная»

Вид кнопки	Название кнопки	Пояснение
	Вырезать в буфер обмена	Вырезать выделенный блок на схеме
	Копировать в буфер обмена	Копировать выделенный блок в буфер
	Вставить из буфера обмена	Вставить блок из буфера
	Копировать блок	Копировать блок по месту расположения курсора
	Перенести блок	Переместить блок по месту расположения курсора
	Раскрасить блок	Изменить цвет блока на текущий цвет символа и фона
	Удалить блок	Удалить выделенный блок
	Ввод мнемосимволов	Вызов окна с таблицей мнемосимволов
	Переключить состояние	Переключить состояние - объекта телесигнализации
	Повернуть мнемосимвол	Поворот объекта телесигнализации

5) Панель «Выбор цвета»– содержит кнопки управления, пояснения к которым приведены в Табл. А.8).

Табл. А.8 Панель «Выбор цвета»

Вид кнопки	Название кнопки	Пояснение
	Получить цвет с позиции курсора	Получить цвет символа и фона с позиции курсора
		Выбор цвета символов и фона: ‘С’ – текущий цвет символов (ЛКМ) ‘Ф’ – текущий цвет фона (ПКМ)

6) Панель «Режимы»– содержит кнопки управления, пояснения к которым приведены в Табл. А.9).

Табл. А.9 Панель «Режимы»

Вид кнопки	Название кнопки	Пояснение
	Позиционирование курсора	Выбрать режим, подвести курсор к месту позиционирования и нажать ЛКМ или перемещать курсор стрелками клавиатуры.
	Режим масштабирования	Выбрать режим. При этом указатель курсора примет вид увеличительного стекла. Варианты масштабирования: 1) Щелчок ЛКМ на поле ввода оперативной схемы приводит к увеличению масштаба изображения, щелок ПКМ – уменьшает масштаб. 2) Нажать ЛКМ в начале выделения блока и не отпуская ее сместить курсор к символу конца выделения блока, отпустить ЛКМ.
	Выделение блока	Для выделения блока: - подвести курсор на схеме к символу начала выделения блока - нажать ЛКМ и не отпуская ее сместить курсор к символу конца выделения блока - отпустить ЛКМ
	Ввод подписей	Курсор вида ‘Т’ подводится к позиции начала ввода текста и нажимается ЛКМ -откроется окно ввода текста в слое подписей (см. Рис. А.6). Для удаления текста - курсором ‘Т’ активировать окно ввода и удалить текст.
	Слой мнемосхемы	Отобразить/скрыть слой оперативной схемы
	Слой подписей	Отобразить/скрыть слой подписей
	Слой изображения	Отобразить/скрыть слой изображения
	Сетка вкл/откл	Клик ЛКМ на символе открывает меню: - Нет - Точками - Линиями

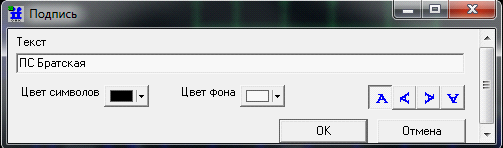

Рис. А.6 Окно ввода текста в слой подписей

При вводе оперативных схем можно пользоваться как мышкой, так и клавиатурой. Назначение отдельных клавиш в режиме редактирования оперативных схем приведено ниже.

Движение курсора:

- на символ влево - стрелка влево

- на символ вправо - стрелка вправо

- на символ вверх - стрелка вверх

- на символ вниз - стрелка вниз

- на экран влево - клавиша Home

- на экран вправо - клавиша End

- на экран вверх - клавиша PageUp

- на экран вниз - клавиша PageDown

Рисование линий:

- одинарная линия - левый Shift+стрелка

- двойная линия - правый Shift+стрелка

- пересечение с точкой -F9

Удаление:

- текущий символ - пробел;

- предыдущий символ- клавиша BackSpace

Работа с блоками удобна при вводе повторяющихся фрагментов схемы. Используя блоки можно копировать фрагменты как в пределах одной схемы, так и между схемами, используя буфер обмена.

Выделить блок можно следующим образом:

- нажать клавишу F4 (начало выделения блока), используя клавиши со стрелками определить размер блока, повторно нажать клавишу F4 (конец выделения блока);

- мышкой, в режиме «Выделение блока» (см. табл. А.9).

При редактировании оперативных схем можно выделить один из трёх слоёв схемы, два из трёх или все три слоя:

- слой мнемосхемы;

- слой надписей;

- слой изображения.

В слое мнемосхемы допускается ввод текста – это, как правило, одна буква на один элемент псевдографики, а читать текст можно слева направо и сверху вниз.

В слое надписей на один элемент псевдографики приходится две буквы (цифры), а сам текст можно развернуть под углом 90^о, 180^о, 270^о.

При выборе пунктов меню «Правка» → «Найти символ/строку» поиск происходит в слое мнемосхемы, либо в слое надписей, либо в обоих слоях - в зависимости от активности того или иного слоя. При выборе режима поиска в дополнительном окне вводится строка - образец текста, на который вы хотите установить курсор после успешного поиска.

При поиске элемента псевдографики по его коду строка - образец задается в следующем виде: $XX $YY, где XX – код символа, YY – код атрибута (код цвета и фона символа), код атрибута может отсутствовать.

Примеры строки - образца элемента псевдографики:

- $21 $A - масляный выключатель во включённом состоянии, зелёный, на черном фоне;

- $20 $B - масляный выключатель в выключенном состоянии, синий, на черном фоне;

- $21 - масляный выключатель во включённом состоянии любого цвета.

При работе с блоками можно изменить цвет фона, сохранив при этом цвет символов. Для этого нужно:

- выделить блок;

- на кнопке выбираемого фона щелкнуть ЛКМ, а затем ПКМ. При этом символы “С” и “Ф” будут совмещены на одной кнопке;

- щёлкнуть мышкой на кнопке «Раскрасить блок»

Задать размеры оперативной схемы, определить шрифт, палитру и настроить некоторые параметры для печати можно в окне настройки.

Вызвать окно настройки (см. Рис. А.2) можно из пункта меню «Вид» → «Настройка» или щёлкнув ПКМ на поле оперативной схемы в режиме позиционирования курсора и в открывшемся окне дополнительного меню (см. Рис. А.7) выбрать пункт меню «Настройка».

Рис. А.7

Имя файла с описанием мнемосимволов (на Рис. А.2 – «fnt&keyb», но может быть любым) в поле окна настройки вводится без расширения. Если файл находится не в рабочем каталоге программы ПОклиент«ОИК Диспетчер НТ», то необходимо указать полный путь к файлу и его имя без расширения. Расширение имени файла - это цифра от 8 до 14, которая вводится в поле – «Размер». Настройка файлов с элементами псевдографики выполняется с помощью fnt&keyb.exe, которая для новых поставок не прилагается.

Отображать оперативную схему BMP-шрифтом можно при наличии файла с расширением *.bfn и программы bfnedit.exe, используемой для настройки BMP-шрифтов. Этот режим обеспечивает более широкие возможности по представлению мнемосимволов. Если задача fnt&keyb.exe поддерживает редактирование мнемосимволов с максимальным размером 7*14 пикселей, то в задаче bfnedit.exe ограничения на размеры 24*24 пикселя. В новых поставках задача bfnedit.exe отсутствует.

Палитра окна настройки определяет набор цветов в инструментальной панели выбора цвета при редактировании оперативной схемы.

При установленном признаке «Подмена цвета при печати» меняются местами два цвета палитры – крайний левый в меню с крайним правым. Это, как правило, чёрный и белый цвета. Тем самым элементы схемы белого цвета на черном фоне будут распечатаны чёрным цветом на белом фоне.

Клавиша «Применять по умолчанию» распространит установленные в окне параметры настройки на все вновь создаваемые оперативные схемы, а также на оперативные схемы, для которых не вносились никакие изменения параметров с момента их создания.

Настройка принтера и параметров страницы при печати выполняется стандартным для Windows - приложений способом.

Вывод оперативной схемы на печать выполняется через окно предварительного просмотра. Панель управления окна предварительного просмотра при печати приведена на Рис. А.8. Масштаб печати определяется параметром «Разрешение (точек/дюйм)» в окне «Настройка».

Рис. А.8 Окно предварительного просмотра при печати схемы

При предварительном просмотре, нажав левую клавишу мышки на фрагменте оперативной схемы и не отпуская кнопку, можно переместить фрагмент в пределах листа печати. Дискретность перемещения определяется числом пикселей, заданных в параметре «Привязка к сетке».

Для отображения состояния объектов телесигнализации (например, АПС) на псевдографических схемах могут быть использованы растровые рисунки в виде bmp-файлов. При создании рисунка должны быть соблюдены определенные требования:

- ширина рисунка в два раза больше высоты;

- левая половина рисунка соответствует состоянию телесигнала - отключено, правая – включено;

- имя файла должно быть – tsX.bmp (где X – цифра в диапазоне от 0 до 15);

- файлы tsX.bmp должны быть размещены в каталоге установки клиента (C:\Program Files (x86)\InterfaceSSH\Client)

Оперативная схема для ‘оживления’ загружается редактором схем псевдографики (см. Рис. А.9). Используя пункты меню «Элементы оживления» → «Таблица телесигналов» или «Элементы оживления» → «Таблица телеизмерений текущих» открывается окно ‘оживления’ схемы (см. Рис. 7.25)

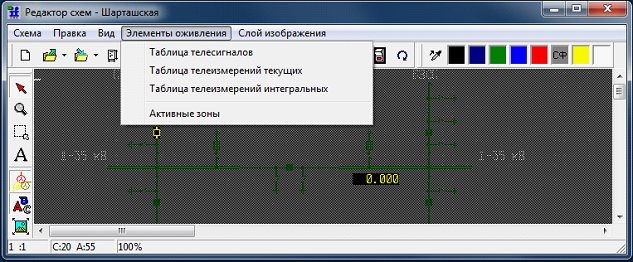

Рис. А.9 Редактор схем псевдографики

Для привязки рисунка курсор следует установить на любое свободное место схемы и щёлкнуть ЛКМ на кнопке «Прикрепить к схеме». После привязки рисунка его можно перемещать по схеме. Для этого следует нажать ЛКМ на рисунке отображаемого ТС и, не отпуская клавиши, переместить рисунок на схеме. Размер рисунка может быть произвольным, но следует помнить, что рисунок накладывается поверх схемы и может ее затенить. Типовой элемент схемы в псевдографике имеет размер 14*14 пикселей.

Для смены рисунка отображаемого ТС в окне «Таблицы телеметрии» (см. Рис. 7.25) следует выбрать телепараметр, нажать кнопку

«Изменить параметры», в открывшемся окне выбора рисунка коммутационного аппарата (см. Рис. А.10) задать номер

‘X’ файла tsX.bmp с желаемым рисунком. Если отсутствует файл с выбранным номером рисунка, по умолчанию будет использован рисунок – красный квадрат (КА включен) и зеленый квадрат (КА отключен).

Рис. А.9 Окно выбора рисунка отображения состояния ТС
