6. ОПИСАНИЕ ОСНОВНОГО ИНТЕРФЕЙСА ПО КЛИЕНТ
Общение с системой построено на общепринятых приемах, используемых в операционной системе Windows. Для работы используется мышь и клавиатура.
Для выбора объекта используется ЛКМ - выполняется нажатие/щелчок левой клавиши мыши на объекте, на который указывает курсор. Действие вызывается двойным или одинарным нажатием/щелчком ЛКМ. ПКМ используется для вызова дополнительного (контекстного) меню для выбранного курсором объекта.

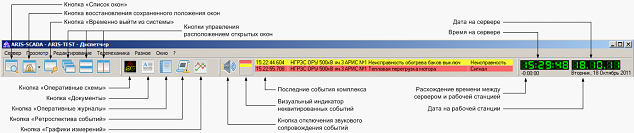

Основа общения пользователя с ПО клиент «ОИК Диспетчер НТ»– главное окно программы, приведенное на Рис. 6.1.
Рис. 6.1 Главное окно ПО клиент «ОИК Диспетчер НТ»
Главное окно программы разделено на несколько панелей:
1) Панель управления окном (свернуть, развернуть, закрыть).
2) Панель «Главного меню». Пояснения к пунктам главного меню приведены в табл. 6.1 - 6.7.
Табл. 6.1 – Пункт меню «Сервер» главного меню
|
Строка меню
|
Пояснения
|
|
Временно выйти из системы
(«горячая» клавиша – F12)
|
Блокируются любые диспетчерские действия, при повторном нажатии клавиши для входа потребуется снова ввести имя пользователя и пароль
|
|
Отсоединиться от сервера
|
Отсоединиться от сервера и выйти в режим регистрации пользователя
|
|
Выход
|
Выход из программы
|
Табл. 6.2 – Пункт меню «Просмотр» главного меню
|
Строка меню
|
Пояснения
|
|
Оперативные схемы
|
Открывает окно отображения списка каталогов для просмотра оперативных схем
|
|
Текстовые документы
|
Открывает окно отображения списка каталогов для просмотра текстовых документов
|
|
Оперативные журналы
|
Открывает окно приложения «Оперативные журналы». Всегда открывается главное окно журналов
|
Табл. 6.3 – Пункт меню «Редактирование» главного меню
|
Строка меню
|
Пояснения
|
|
Оперативные схемы
|
Открывает окно отображения списка каталогов для редактирования оперативных схем
|
|
Текстовые документы
|
Открывает окно отображения списка каталогов для редактирования текстовых документов
|
|
Оперативные журналы
|
Открывает окно приложения «Оперативные журналы» для редактирования
|
Табл. 6.4 – Пункт меню «Телеметрия» главного меню
|
Строка меню
|
Пояснения
|
|
Несквитированные события
(«горячая» клавиша – Ctrl+R)
|
Открывает окна просмотра журнала событий и журнала тревог
|
|
Подменю «Управление щитом»
|
Открывает меню управления режимами диспетчерского щита типа S-2000:
Яркость 8
Яркость 7
Яркость 6
Яркость 5
Яркость 4
Яркость 3
Яркость 2
Яркость 1
Режим отображения 1
Режим отображения 2
Режим отображения 3
Включить всё
Нормальный режим
|
|
Ретроспектива событий полная
|
Открывает окно запроса ретроспективы всех событий, зафиксированных комплексом за конкретный промежуток времени
|
|
Ретроспектива событий по объекту
|
Открывает окно запроса ретроспективы событий, имеющих отношение к выбранной оперативной схеме (подстанции), зафиксированных комплексом за конкретный промежуток времени
|
|
Графики ТИ
|
Открывает окно настройки графика измерений для построения графика выбранных измерений
|
|
Список всех активных АПС
|
Открывает окно отображения всех взведенных на данный момент аварийно - предупредительных сигналов
|
|
Список ТС, установленных вручную
|
Открывает окно отображения списка всех установленных вручную сигналов
|
|
Список ТС с отклонением от нормального режима
|
Открывает окно отображения списка всех ТС, состояние которых отличается от нормального
|
|
Список ТИ, вышедших за уставки
|
Открывает окно отображения всех измерений и их значений, по которым на данный момент сработали уставки
|
|
Список ТИ, установленных вручную
|
Открывает окно отображения списка всех установленных вручную измерений
|
|
Список установленных плакатов безопасности
|
Открывает окно отображения всех установленных плакатов безопасности
|
|
Запрет звуковой сигнализации
|
Включает/выключает звуковое сопровождение события в комплексе
|
|
Открывать окно событий автоматически
|
Включает/выключает возможность открывать окна журнала событий и журнала тревог при фиксации нового события независимо от того, в каком состоянии находится запущенная клиентская программа
|
|
База данных телеметрии
|
Открывает окно с полным списком параметров, доступным в данном комплексе
|
Табл. 6.5 – Пункт меню «Разное» главного меню
|
Строка меню
|
Пояснения
|
|
Календарь
(«горячая» клавиша – Ctrl+S)
|
Открывает главное окно «Календарь», в котором можно вести личный ежедневник с событиями и напоминаниями
|
|
Калькулятор
(«горячая» клавиша – Ctrl+C)
|
Открывает окно арифметического калькулятора
|
|
Вызывать новый вариант текстового редактора
|
Выбор интерфейса текстового редактора (новый вариант соответствует Windows - версии интерфейса)
|
Табл. 6.6 – Пункт меню «Окно» главного меню
|
Строка меню
|
Пояснения
|
|
Каскадом
|
Располагает открытые окна каскадом
|
|
Сверху вниз
|
Располагает открытые окна сверху вниз
|
|
Слева направо
|
Располагает открытые окна слева направо
|
|
Рабочий стол просмотра
(«горячая» клавиша – Ctrl+V)
|
Открывает все окна, находящиеся на рабочем столе просмотра
|
|
Рабочий стол редактирования
(«горячая» клавиша – Ctrl+E)
|
Открывает все окна, находящиеся на рабочем столе редактирования
|
|
Список несквитированных событий
(«горячая» клавиша – Ctrl+R)
|
Открывает окна просмотра журнала событий и журнала тревог
|
|
Список
(«горячая» клавиша – Ctrl+W)
|
Открывает список открытых окон и дает возможность переключиться в нужное окно
|
|
Сохранить расположение в файле…
|
Открывает диалоговое окно «Сохранить как» и дает возможность сохранить в файле с расширением WPL расположение открытых окон для дальнейшего использования этого файла при использовании кнопки восстановления, сохраненного положения окон и в командной строке при запуске программы
|
|
Восстановить расположение из файла…
|
Открывает диалоговое окно «Открыть» и дает возможность загрузить ранее сохраненное в файле с расширением WPL расположение открытых окон
|
Табл. 6.7 – Пункт меню «?» (помощь) главного меню
|
Строка меню
|
Пояснения
|
|
Содержание
|
Открывает содержание файла помощи ПО клиент «ОИК Диспетчер НТ»
|
|
История исправлений и дополнений
|
Открывает окно со списком изменений и дополнений, расположенных в хронологическом порядке изменений ПО клиент «ОИК Диспетчер НТ»
|
|
О программе …
|
Открывает окно с основной и расширенной информацией по версии и дате компиляции ПО клиент «ОИК Диспетчер НТ»
|
Вместо мышки для выбора объектов на панели главного меню можно воспользоваться клавишами: «Alt», «стрелки» и «Enter».
3) Панель управления окнами - содержит кнопки управления окнами программы ПО клиент «ОИК Диспетчер НТ» (см. Табл. 6.8).
Табл. 6.8 Панель управления окнами
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Список окон
|
Открывает список открытых окон
|
|
|
Восстановление сохраненного положения окон
|
Позволяет указать одно из предварительно сохраненных положений окон. Краткое описание процесса сохранения приведено в Табл. 6.6
|
|
|
Временно выйти из системы
|
Блокируются любые диспетчерские действия (программа при этом остается открытой), при повторном нажатии кнопки для разблокировки потребуется ввести имя пользователя и пароль
|
|
|
Окна каскадом
|
Управляют расположением открытых окон
|
|
|
Окна сверху вниз
|
Управляют расположением открытых окон
|
|
|
Окна слева направо
|
Управляют расположением открытых окон
|
4) Функциональная панель управления – содержит графические кнопки управления основными функциями программы (см. Табл. 6.9).
Табл. 6.9 Функциональная панель управления
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Оперативные схемы
|
Открывает окно отображения списка каталогов для просмотра или редактирования оперативных схем
|
|
|
Документы
|
Открывает окно отображения списка каталогов для просмотра или редактирования текстовых документов
|
|
|
Оперативные журналы
|
Открывает окно приложения «Оперативные журналы»
|
|
|
Ретроспектива событий
|
Открывает окно запроса ретроспективы всех событий, зафиксированных комплексом за конкретный промежуток времени
|
|
|
Графики измерений
|
Открывает окно настройки графика измерений для построения графика выбранных измерений
|
5) Панель управления событиями – содержит кнопки (см. Табл. 6.10).
Табл. 6.10 Панель управления событиями
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Список активных АПС
|
Открывает окно отображения всех взведенных на данный момент аварийно - предупредительных сигналов
|
|
|
Список ТИ, вышедших за уставки
|
Открывает окно отображения всех измерений и их значений, по которым на данный момент сработали уставки
|
|
|
Журнал несквитированных событий
|
Открывает окна просмотра журнала событий и журнала тревог
|
|
|
Отключить/включить звуковую сигнализацию
|
Кнопка управления звуковой сигнализацией
|
|
|
Последние события
|
Строка просмотра журнала событий
|
6) Панель отображения даты и времени – содержит индикаторы, отображающие дату и время, установленные на сервере «ОИК Диспетчер НТ». Также на эту панель выводится аварийное сообщение при потере связи с серверами (см. Рис. 6.2).
Рис. 6.2 –Индикатор отсутствия связи с сервером «ОИК Диспетчер НТ»
При открытии окна главного меню часть кнопок любой из панелей может быть скрыта. Для отображения всех кнопок панели следует сместить ее правую границу вправо.
Установив указатель мыши на главном окне при нажатой левой клавише мыши, можно перемещать главное окно в пределах экрана. Вернуть окно в исходное положение можно, щелкнув мышкой в верхнем поле экрана. Свернуть или закрыть главное окно можно, щелкнув мышкой на соответствующей кнопке в его правом верхнем углу или из контекстного меню.
Для удобства пользователя размеры окна можно изменять стандартным для программ, работающих в среде «Windows», способом.
При повторном открытии любого окна из главного меню восстанавливаются его размеры и расположение на экране, которые были при его последнем закрытии. При необходимости можно открыть несколько однотипных окон.
В Приложении Б приведена библиотека регулярные выражения, используемых при настройке расширенного фильтра отбора записей для просмотра ретроспективы событий (полной или по объекту) и записей в журнале тревог.
В Приложении В приведен список ‘горячих’ клавиш ПО клиент «ОИК Диспетчер НТ».
В Приложении Г приведен список интерфейсных параметров настройки ПО клиент «ОИК Диспетчер НТ».
