9.1.5. Настройки, связанные с переносными плакатами на оперативных схемах
Для оперативных схем, созданных в редакторе МОДУС, в режиме их просмотра ПО клиент «ОИК Диспетчер НТ» позволяет прикреплять к элементам схемы переносные значки (плакаты), связанные с записями оперативных журналов. Для этого необходимо:
1) В корневом каталоге дерева журналов создать журнал для каждого типа плаката.
2) Прикрепить изображение плаката к каждому созданному оперативному журналу. Для этого ЛКМ выбрать журнал, а затем ПКМ активировать всплывающее меню и выбрать пункт меню «Изменить» (см. Рис. 9.13).

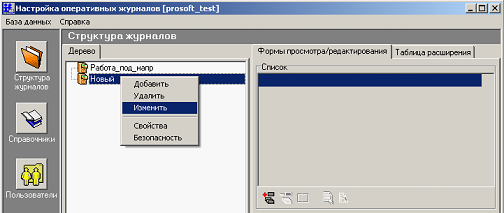

Рис. 9.13 Настройка оперативных журналов
3) В открывшемся окне «Добавить/изменить журнал» (см. Рис. 9.14) на поле «Картинка для переносного значка» ПКМ активировать всплывающее меню и выбрать пункт меню «Load…» (см. Рис. 9.14).
Рис. 9.14 Добавить/изменить журнал
4) Активируется диалог выбора файла, в котором следует выбрать изображение плаката для данного журнала. Изображение должно быть в формате BMP. Размер рисунка плаката должен быть не более чем (32 * 32) пиксела.
5) Для вновь созданных журналов должна быть созданы «Форма редактирования», «Форма просмотра» и форма «Отчет». «Форма редактирования» будет вызываться для создания или редактирования записи в оперативном журнале при просмотре оперативной схемы.
6) Для ограничения доступа пользователей к редактированию и удалению плакатов на схеме и записей, связанных с ними, используется тот же способ, что и при обычной настройке прав доступа журналов. Таким образом, ограничения, выставленные для журнала, будут распространяться и на тип плаката, связанный с этим журналом.
