7.2. Интерфейс графического редактора «Модус»
В ПО клиент «ОИК Диспетчер НТ» вызов графического редактора МОДУС выполняется из редактора схем векторной графики (пункт меню «Редактор!») для редактирования уже существующей или пустой оперативной схемы. Технология создания пустой оперативной схемы описана в разделе 7.1.
На компьютере, который используется для редактирования схем в редакторе МОДУС, должно быть установлено ПО графического редактора МОДУС (см. раздел 4.3). На компьютер, на котором схемы, созданные в редакторе МОДУС, предполагается использовать только для просмотра, устанавливать ПО графического редактора МОДУС не обязательно.
Внимание! Во время редактирования схемы в графическом редакторе МОДУС не закрывайте программу ПО клиент «ОИК Диспетчер НТ», иначе можно потерять отредактированную схему (программа графического редактора МОДУС в этом случае будет работать в демонстрационном режиме).

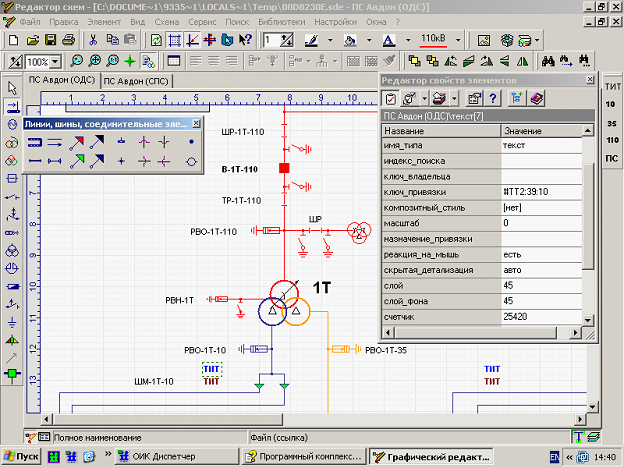

Окно графического редактора МОДУС приведено на Рис. 7.10.
Рис. 7.10 Графический редактор схем МОДУС
Интерфейс графического редактора МОДУС включает в себя:
- набор примитивов (электротехническое, тепловое оборудование);
- линии (электрические линии, трубопроводы и т.п.);
- геометрические примитивы (прямоугольник, окружность);
- надписи;
- растровые изображения, импортируемых из внешних файлов BMP, JPG, GIF;
- объекты - контейнера.
Далее все они будут называться элементами. Элементы могут объединяться в блоки. Элементы схемы являются объектами, имеющими собственные наборы свойств и реагирующими на внешние события.
Схема в МОДУСЕ хранится в файле c расширением *.sdeили *.xsde в формате, разработанном фирмой Модус и специально оптимизированном для этой цели. В комплексе «ОИК Диспетчер НТ» схемы хранятся в базе данных сервера «ОИК Диспетчер НТ» и могут быть экспортированы в файлы с расширением *.sdeили *.xsde различных версий ПО МОДУС.
В окне графического редактора МОДУС размещены:
- линейка набора примитивов 1 уровня (вертикальная панель с кнопками слева);
- линейка набора блоков 1 уровня (вертикальная панель с кнопками справа);
- линейка инструментов редактирования и геометрических примитивов (горизонтальная панель сверху);
- окно примитивов 2 уровня;
- палитра;
- строка статуса (внизу окна);
- редактор свойств элементов – “горячая” клавиша F11.
Расположение панелей можно изменить. Для этого следует нажать ЛКМ на двойной линии панели, и, не отпуская клавиши мыши, перенести её в нужное место.
Горячей клавишей графического редактора МОДУС для получения справочной информации является клавиша F1.
Содержание пунктов главного меню графического редактора МОДУС приведено на Рис. 7.11-7.21.

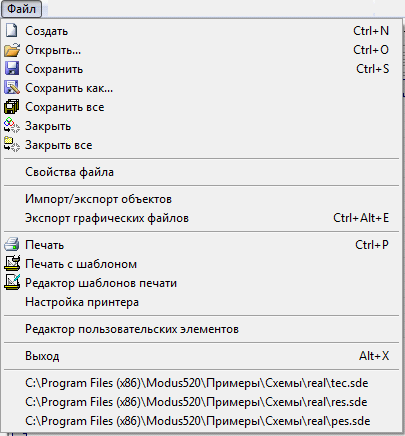

Рис. 7.11 Пункт меню «Файл»
Рис. 7.12 Пункт меню «Правка» Рис. 7.13 Пункт меню «Элемент»
Рис. 7.14 Пункт меню «Вид» Рис. 7.15 Пункт меню «Схема»
Рис. 7.16 Пункт меню «Сервис» Рис. 7.17 Пункт меню «Поиск»

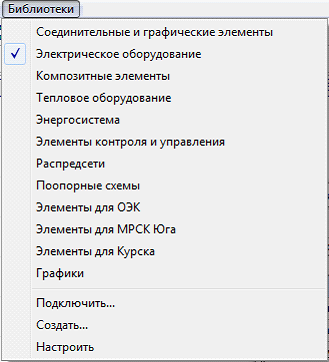

Рис. 7.18 Пункт меню «Библиотека» Рис. 7.19 Пункт меню «Настройки»

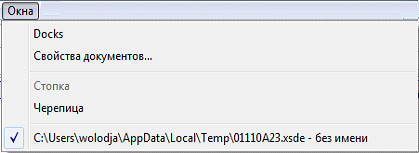

Рис. 7.20 Пункт меню «Окна» Рис. 7.21 Пункт меню «Справка»

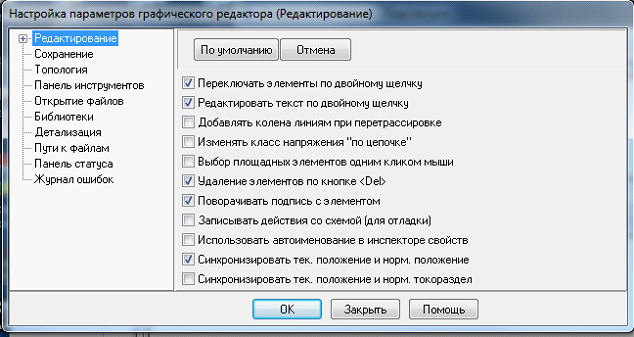

На Рис. 7.22 показано окно настройки параметров, определяющих работу графического редактора на закладке «Редактирование».
Рис. 7.22 Настройка параметров графического редактора
С документацией разработчика ПО (компания МОДУС, г.Москва) можно ознакомиться из меню запуска программ Windows – «Пуск» -> «Все программы» -> «Модус 5.20» -> «Документация».
При прорисовке оперативных схем в редакторе МОДУС следует придерживаться рекомендаций, приведенных ниже.
1) Перед созданием схемы должен быть установлен флаг «Топология». В версии 5.2 редактора это выполняется через меню «Схема»→ «Свойства страницы», вкладка «Флаги».
2) Все электрические элементы схемы (шины, линии, оборудования и т.д.) должны быть связанными. В редакторе связанные концы выделенного оборудования (коннекторы) выделяются зеленой рамкой, несвязанные – красной. Для удобства определения несвязанных элементов можно выбрать опцию отображения всех коннекторов на схеме, в версии редактора 5.2 это выполняется через меню «Вид»→ «Отображение коннекторов»→ «На всех элементах».
3) Цвета линий и оборудования схемы обязательно должны указываться только классом напряжения. При этом цвета классов напряжения можно легко изменить как для схемы, так и для отдельных рабочих мест (лучше этого не делать). В версии редактора 5.2 это выполняется через меню «Настройки»→ «Настройки рабочего места», «Стили»→ «Таблица цветов». При редактировании цветов для схемы в верхней части окна настроек схемы следует выбрать из выпадающего списка пункт «Схема».
4) В редакторе стилей МОДУС проверить толщину линий контура для стилей «Неквитировано» и «Телемеханизировано». Для стиля «Телемеханизировано» она должна быть меньше. В противном случае при просмотре оперативных схем не будет видно несквитированных коммутационных аппаратов (КА). Типовая настройка нескитированного КА - мигающий контур КА, а признак телемеханизированного КА – не мигающий контур КА другого цвета.
5) Следует использовать корректные типы элементов для обозначения:
- сборных шин – элемент «шина», но не «ошиновка» или др.;
- проводов (ошиновки), связывающих оборудование, – элемент «ошиновка», но не «воздушная линия» или «кабельная линия», или др.
- заземляющих ножей и короткозамыкателей – элементы «заземляющий нож» и «короткозамыкатель» соответственно, но не «разъединитель» и «отделитель» с «заземлением»;
- отходящих линий – элемент «связь с объектом» с указанным подтипом: «система» или «источник», если с линии может идти генерируемая мощность, в противном случае – «потребитель».
6) Если на схеме требуется отображение текущего состояния ТИТ, то при прорисовке схемы в том месте, где будет отображаться ТИТ, следует разместить один из объектов:
- «Метка» из библиотеки «Соединительные и графические элементы» (раздел «Графические элементы»). В данном случае отображение ТИТ на схеме (единицы измерения, разрядность, число знаков после запятой) будет соответствовать настройкам описания ТИТ в сервере «ОИК Диспетчер НТ».
- «Прибор цифровой» из библиотеки «Элементы контроля и управления» (раздел «Настраиваемые приборы»). В данном случае отображение ТИТ на схеме будет соответствовать настройкам свойств элемента в редакторе МОДУС.При выборе отображения ТИТ через «Прибор цифровой» рекомендуется просмотреть все свойства этого элемента, устанавливаемые в редакторе МОДУС по умолчанию (например, по умолчанию максимальное значение равно 100).
7) Периодически проверять схему на отсутствие явных ошибок непосредственно в редакторе с помощью встроенной функции верификации схемы. В версии редактора 5.2 это выполняется через меню «Сервис» → «Верификация схемы». Пункты, которым следует уделить особое внимание: «Элемент не присоединен», «Нарушение топологии контейнера», «Элементы с неопределенным классом напряжения», «Некорректные элементы типа <связь с объектом>».
8) По возможности оставлять в левом верхнем углу схемы небольшое пустое место для логотипа предприятия и/или анимированной иконки работы программы.

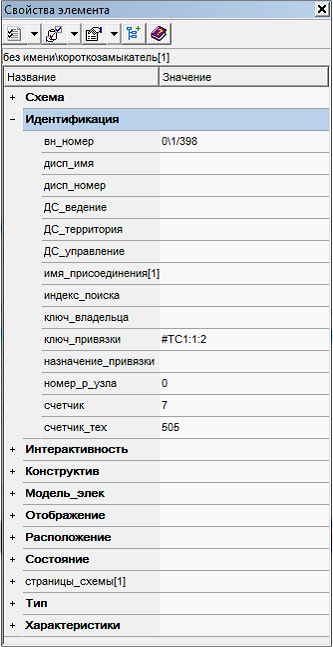

При прорисовке схемы, свойства объектов, отображаемых на ней, можно настраивать с помощью «Редактора свойств элементов», который вызывается/убирается клавишей F11 (см. Рис. 7.23). В окне редактора отображаются свойства элемента схемы, выделенного на схеме с помощью ЛКМ. В частности, в редакторе свойств элементов можно указать или откорректировать «ключ привязки» (см. раздел «Идентификация»), который используется для ‘оживления’ ТС и ТИТ на схеме. Параметру «ключ привязки» присваивается логический адрес, принятый при описании структуры ТИТ и ТС в сервере «ОИК Диспетчер НТ», например, #TT0:1:2 или #TC0:1:3 (латинские буквы TT или TC перед адресом -Канал:КП:Объект). ‘Оживление’ ТС, ТИТ ТИИ на схеме, в том числе настройку параметра «ключ привязки» рекомендуется выполнять в редакторе схем векторной графики (см. Рис. 7.24), после ее прорисовки в графическом редакторе МОДУС.
Рис. 7.23 Редактора свойств элементов МОДУС
