Внешний вид на панели виджетов
|
Пример
отображения
|
Описание
|
Тема виджета
|
Свойства виджета
|
Размер
|
|
|
|
Одновременно отображает дату в формате: ДД.ММ.ГГГГ и время в формате: Часы:Минуты:Секунды
|
|
Применение различных часовых поясов к виджету. По умолчанию виджет отображает локальное время компьютера на котором установлено ПО клиента, при необходимости отображения времени других часовых поясов следует настроить свойства виджета:

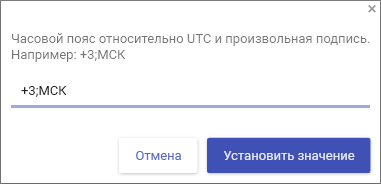

В появившемся окне задать часовой пояс относительно UTC и через символ ";" произвольную подпись.
|
|
|
|
|
Отображает дату в формате:
Дата Месяц Год
День недели
Информация о времени отображается при наведении курсора на виджет
|
|
|
|
|
|
Отображает время в формате Часы:Минуты:Секунды
|
|
|
|
|
|
Предоставление доступа к списку активных аварийно - предупредительных сигналов
|
Для данного типа виджета функция тем не применима
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Предоставление доступа к списку телеизмерений вышедших за пределы заданных уставок
|
Для данного типа виджета функция тем не применима
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Отображение состояния заданного телесигнала и возможность вызова функции запроса архива событий по заданному телесигналу. Для вызова архива событий необходимо нажать на виджет ЛКМ.
|
|
Привязка виджета к конкретному телесигналу для отображения его состояния и вызова архива событий по привязанному телесигналу. Для этого необходимо отредактировать параметр "ТМ-адрес" в свойствах виджета:

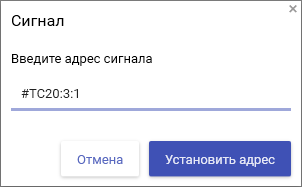

В появившемся окне ввести адрес телепараметра в формате #TCК:КП:Об, где К - Канал, КП, Об - Объект (параметры структуры ПО сервера).
|
|
|
|
|
Отображение имени и состояния заданного телесигнала, возможность вызова функции запроса архива событий по заданному телесигналу. Для вызова архива событий необходимо нажать на виджет ЛКМ.
|
|
|
|
|
|
Отображение значения заданного телеизмерения и возможность вызова графика архивных событий по заданному телеизмерению. Для вызова графика необходимо нажать на виджет ЛКМ.
|
|
Привязка виджета к конкретному телеизмерению для отображения его значения и вызова графика по привязанному телеизмерению. Для этого необходимо отредактировать параметр "ТМ-адрес" в свойствах виджета:

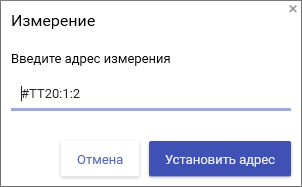

В появившемся окне ввести адрес телепараметра в формате #TТК:КП:Об, где К - Канал, КП, Об - Объект (параметры структуры ПО сервера).
|
|
|
|
|
Отображение имени и значения заданного телеизмерения, возможность вызова графика архивных событий по заданному телеизмерению. Для вызова графика необходимо нажать на виджет ЛКМ.
|
|
|
|
|
|
Отображение графика значений 5 минутной ретроспективы срезов заданного телеизмерения.
|
|
Привязка виджета к конкретному телеизмерению для вызова графика значений ретроспективы по привязанному телеизмерению. Для этого необходимо отредактировать параметр "ТМ-адрес" в свойствах виджета:
В появившемся окне ввести адрес телепараметра в формате #TТК:КП:Об, где К - Канал, КП, Об - Объект (параметры структуры ПО сервера).
|
|
|
|
|
Отображение графика значений 60 минутной ретроспективы срезов заданного телеизмерения.
|
|
|
|
|
|
Отображение последних 5 событий журнала событий с стандартным размером поля имени параметра.
|
|
Возможность выбора отображения событий конкретного журнала.

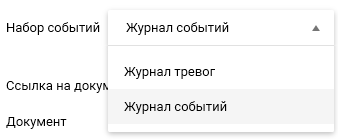

Для этого в свойствах виджета необходимо выбрать журнал из выпадающего списка.
|
|
|
|
|
Отображение последних 3 событий журнала событий с стандартным размером поля имени параметра.
|
|
|
|
|
|
Отображение последних 3 событий журнала событий с расширенным размером поля имени параметра.
|
|
|
|
|
|
Отображение последних 5 событий журнала событий с расширенным размером поля имени параметра.
|
|
|
|
|
|
Отображение наличия неквитированных сообщений в журнале событий и журнале тревог;
|
Для данного типа виджета функция тем не применима.
|
|
|
|
|
Возможность перехода к каталогу оперативных схем либо к одной указанной схеме.
|
Для данного типа виджета функция тем не применима.
|
Возможность привязки виджета к указанной схеме.
В свойствах виджета необходимо задать схему

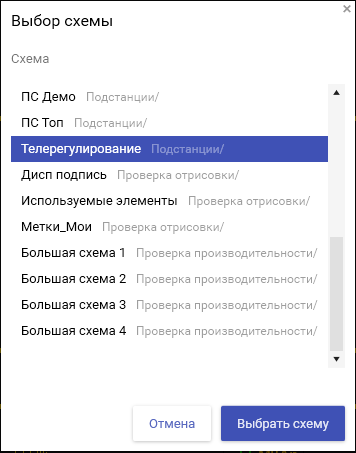

В появившемся списке выбрать нужную схему:
|
|
|
|
|
Возможность перехода к странице запроса архива данных.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Возможность перехода к странице графиков.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Возможность перехода к списку телеметрии базы данных сервера.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
-
|
Возможность перехода к списку доступных отчетов либо к одному указанному отчету.
|
Для данного типа виджета функция тем не применима.
|
Возможность выбора отображения указанного отчета. Для этого в свойствах виджета необходимо выбрать отчёт из выпадающего списка.
|
|
|
|
|
Отображение статуса соединения с сервером. При активном соединении отображается зеленым цветом, при отсутствии соединения - красным;
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Возможность выхода из системы с закрытием главного окна ПО клиента.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Эмблема.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Анимированная эмблема.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Отображение имени подключенного пользователя.
|
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Отображение категории подключенного пользователя.
|
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
|
|
|
Включение/отключение звуковой сигнализации.
|
Для данного типа виджета функция тем не применима.
|
Для данного типа виджета отсутствуют настраиваемые свойства.
|
|
Виджеты подразделены на функциональные группы:
