Существует несколько вариантов вызова для просмотра истории измерений:
- из главного окна ПО клиент «ОИК Диспетчер НТ» с помощью пункта меню «Телеметрия» → «Графики ТИ» или с помощью кнопки «Графики измерений» (см. Рис. 3.1);
- из окна просмотра оперативной схемы, с помощью кнопки «Графики измерений» или выбрав пункт меню «Сервис» → «Графики телеизмерений» (см. Рис. 7.3);
- из окна с таблицей телеметрии, с помощью кнопки «Ретроспектива ТИ» (см. Рис. 5.1).

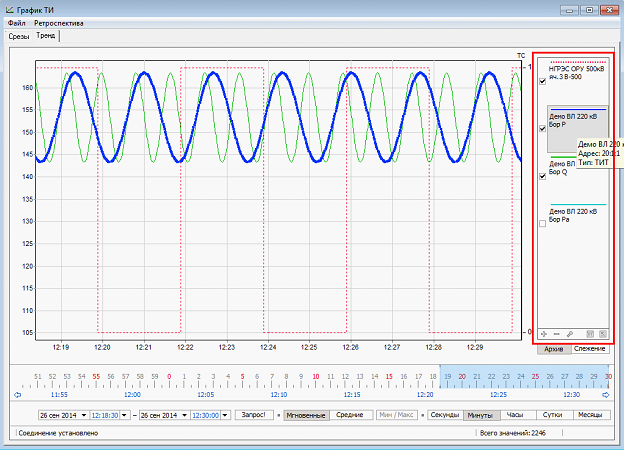

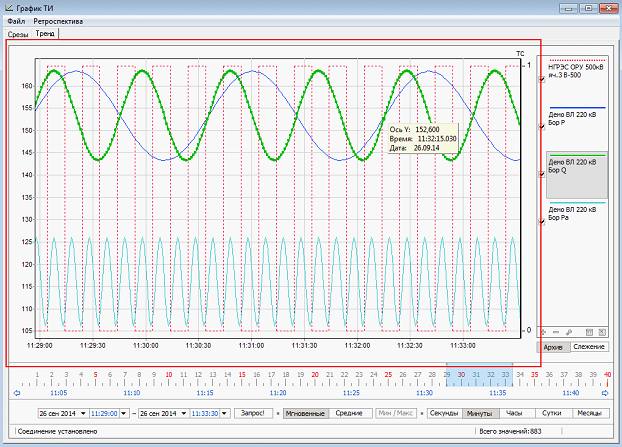

Доступны два варианта отображения истории измерений, зависящих от формата хранения: измерения из базы данных SQL (при просмотре графиков – закладка «Тренд», см. Рис. 6.2) или измерения из архива данных сервера «ОИК Диспетчер НТ» (при просмотре графиков – закладка «Срезы», см. Рис. 6.7). Вариант отображения при просмотре можно переключать, выбирая соответствующую закладку. При запросе графиков для просмотра автоматически выбираться вариант просмотра, который использовался последним.
