Нажав ЛКМ в области схемы и перемещая курсор, не отпуская клавишу, можно перемещать схему в окне.
Для изменения масштаба схемы, можно воспользоваться пунктом меню «Вид» → «Масштаб», кнопкой «Режим масштабирования» включить режим и изменять масштаб нажатием ЛКМ или ПКМ. Плавно масштаб можно изменять вращением колесика мыши при курсоре, наведенном на окно просмотра схемы.
В режиме позиционирования при перемещении курсора по схеме, созданной в псевдографике, изображение курсора меняет свой вид (вместо символа появляется символ )в следующих случаях:
- при позиционировании курсора на символ привязанного сигнала;
- при позиционировании курсора на место привязанного измерения.
В этих случаях можно вызвать контекстное меню нажатием ПКМ на элементах привязки. Описание пунктов меню приведено в Табл. 7.9 (для сигналов) и 7.10 (для измерений).
Табл. 7.9 Контекстное меню для сигналов
Строка меню
Горячая клавиша
Пояснения
Ручной вводТС
Открывается окно отображения состояния сигнала (см. Рис. 5.6)

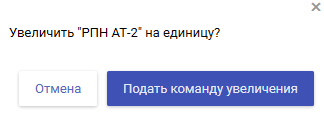

Телеуправление
Открывает диалоговое окно управления выбранным объектом (см. Рис. 5.10)
Квитирование
Квитирует данный сигнал
Переключить вручную
Переключает сигнал аналогично ручному вводу, но без дополнительных подтверждений
Запрос с телемеханики
F5
Обновляются все сигналы
Ретроспектива переключений
Открывает диалог на запрос ретроспективы переключений выбранного сигнала
Поместить адрес в буфер обмена
Используется при написании программы дорасчета, в документах, при привязке телеметрии
Дополнительно
Открывает дополнительную информацию, заданную для сигнала. На панели «Дополнительная вызывная информация» должен быть установлен тип информации «ОМП» (подробнее см. раздел 7.4)
Табл. 7.10 Контекстное меню для измерения
Строка меню
Горячая клавиша
Пояснения

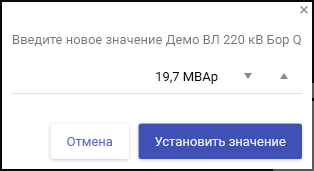

Ручной ввод измерения
Открывает окно с описателем измерения (см. Рис. 5.3)
Запрос телемеханики
F4
Обновляются все измерения
Прибор
Открывается окно «Прибор ТИ» (см. Рис. 5.2)
Уставки
F2

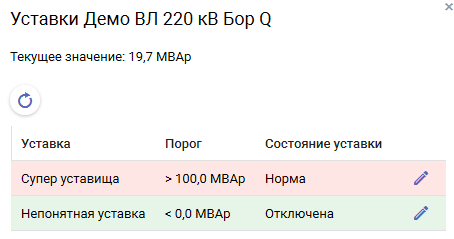

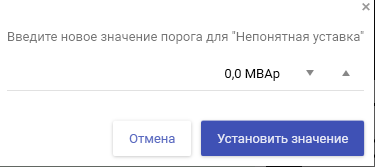

Открывается окно с состоянием уставок для выбранного измерения (см. Рис. 7.12). При наличии соответствующих прав значение уставки может быть изменено (см. Рис. 7.13)
График
F9
Отображение графиков выбранных измерений (см. раздел 6.1)
Поместить адрес в буфер обмена
Используется при написании программы дорасчета, в документах, при привязке телеметрии
Дополнительно
Открывает дополнительную информацию, заданную для сигнала. На панели «Дополнительная вызывная информация» должен быть установлен тип информации «ИЗМ» (подробнее см. раздел 7.4)
