Конфигурирование модуля МТУ4МЕ через web-интерфейс
Конфигурирование модуля осуществляется посредством web-интерфейса при подключении по интерфейсу RS-485.
Для настройки модуль должен быть подключен к контроллеру «Синком-Д» или иному шлюзу TCP/IP— RS-485.
Доступ к интерфейсу осуществляется через любой современный web-браузер.
В адресной строке необходимо ввести адрес следующего формата: http://192.168.1.21:2407, где:
-
192.168.1.21— IP адрес преобразователя;
-
2407 — IP порт преобразователя.
При наличии в сегменте RS-485 нескольких устройств адрес дополняется идентификатором модуля: http://192.168.1.21:2407/A103, где:
-
192.168.1.21— IP адрес преобразователя;
-
2407 — IP порт преобразователя;
-
A103 — серийный номер модуля (индекс «A» и последние цифры заводского номера).

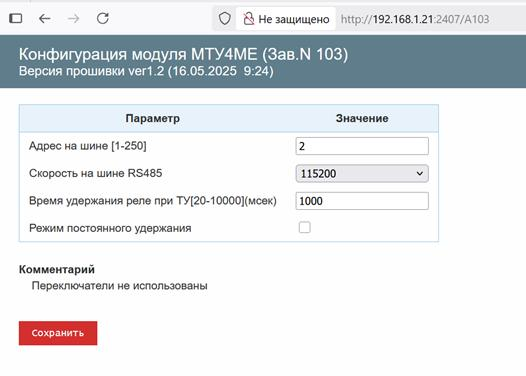

Рисунок П3.1— Конфигурирование МТУ4МЕ через web-интерфейс
