Шина TBUS представляет собой 5-ти проводную шину, составляемую из произвольного количества единичных Т-образных шинных соединителей ME 22,5 TBUS 1,5/5-ST-3,81, крепящихся к DIN-рейке с помощью защелок.
Шина TBUS предназначена:
- для обеспечения питания установленных на ней устройств;
- для организации обмена по интерфейсу RS-485;
- для подключения ключа ТУ.
- для подключения к шине TBUS монтажных проводов используются штекерные и розеточные разъемы шинного соединителя.

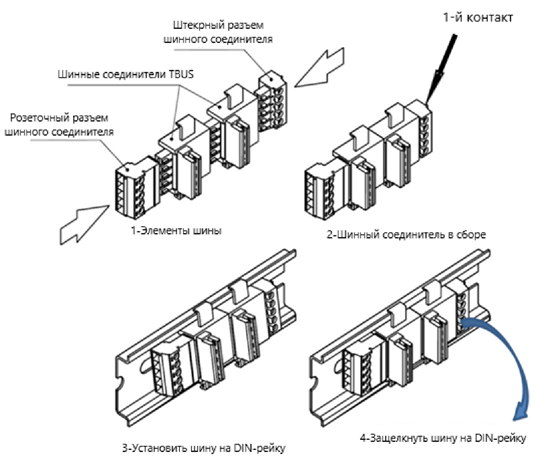

На рисунке 3 приведен внешний вид шины TBUS в сборе.
Рисунок 3 - Сборка шины TBUS

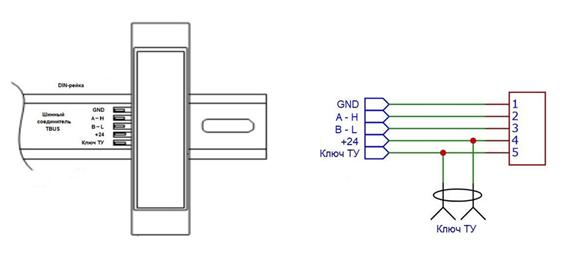

На рисунке 4 показано назначение контактов шины TBUS.
Соответствие интерфейсных сигналов по шине RS-485:
A - H RS-485-A
B - L RS-485-B
Рисунок 4 - Раскладка питающих и сигнальных цепей на шине TBUS
