Изделие выполнено в виде одноплатного модуля в пластиковом корпусе, не поддерживающем горение. Конструкция изделия предусматривает крепление на DIN-рейку. Вентиляционные отверстия расположены в верхней и нижней частях корпуса.
Степень защиты корпуса от попадания пыли и влаги — не ниже IP20 по ГОСТ 14254-2015.
Габаритные размеры (длина × ширина × высота) — не более 114 × 23 × 108 мм.
Масса модуля — не более 200 г.
Внешний вид устройства и габаритные размеры показаны в Приложении 1.

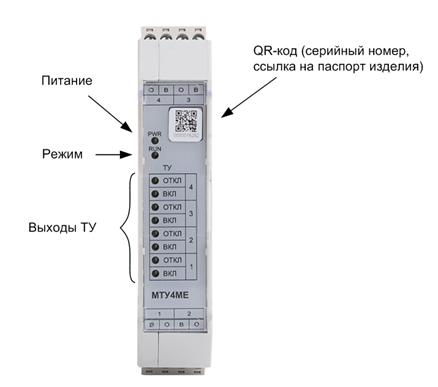

Рисунок 1 — Вид со стороны лицевой панели
На лицевой стороне расположены:
индикаторы для отображения режима работы и состояния выходов ТУ;
QR код с заводским номеров изделия.

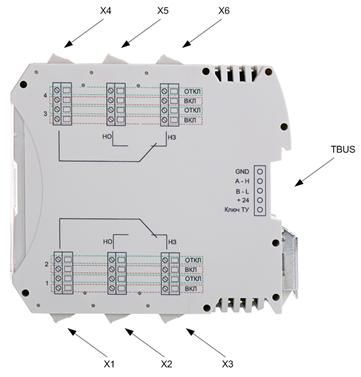

Клеммы для подключения сигналов ТУ расположены на верхней и нижней сторонах модуля. На тыльной стороне модуля находится разъем для подключения к шине TBUS.
