2.2.8 Подключение объектов телеуправления (выходов ТУ)

Подключение объектов ТУ с использованием «Блоков реле на 4 объекта ТУ» показано на рисунке 6.

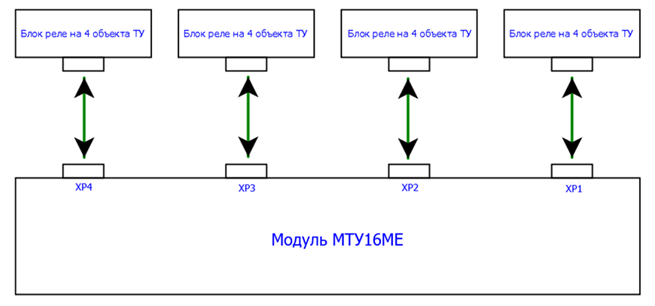

Рис.6 Подключение четырех
«Блоков реле на 4 объекта ТУ» к модулю МТУ16МЕ

Подключение «Блоков реле на 4 объекта ТУ» производится шлейфами с разъемами IDC-10F на концах. Раскладка шлейфов 1:1.
