2.2.7 Подключение объектов телеуправления (выходов ТУ)
Подключение объектов ТУ с использованием «Блоков реле на 4 объекта ТУ» показано на рисунке 6.

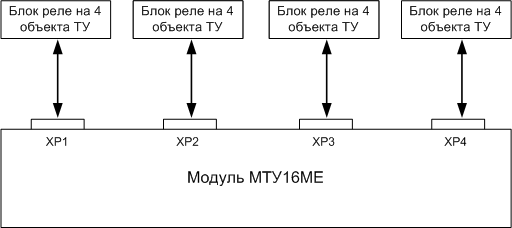

Рисунок 6 — Подключение четырех блоков реле к модулю «МТУ16МЕ»
Подключение блоков реле производится шлейфами с разъемами IDC-10F на концах.
Раскладка шлейфов — 1:1.
