Конструктивно изделие выполнено в пластиковом корпусе, не поддерживающем горение. Корпус имеет крепление для установки на DIN-рейку. Вентиляционные отверстия расположены сверху и снизу корпуса.
Степень защиты от проникновения внутрь твердых частиц, пыли и воды – не ниже IP20 по ГОСТ 14254-2015.
Изделие выполнено в виде одноплатного модуля и конструктивно оформлено в пластиковый корпус, внешний вид модуля с указанием габаритных размеров находится вприложении 1.
-Габаритные размеры не более: 114(Д)*23(Ш)*108(В) мм;
-Масса не более:120грамм.

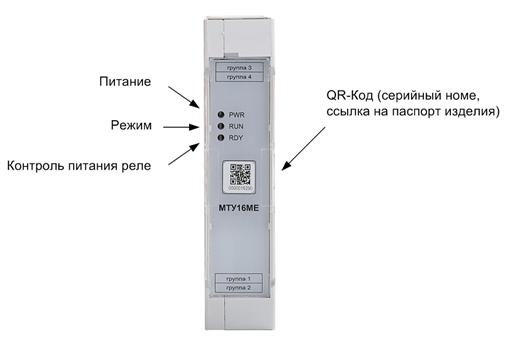

На лицевой стороне расположены индикаторы наличия питающего напряжения, режима работы и контроля питания реле (Рис. 1).
Рис.1 Вид со стороны лицевой панели.

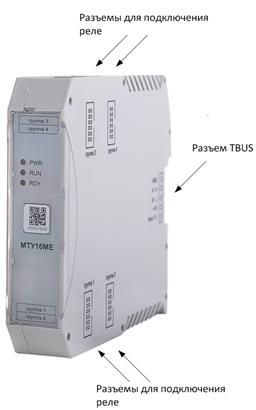

На верхней и нижней сторонах расположены разъемы для подключения исполнительных реле, на тыльной стороне расположен разъем для подключения к шинеTBUS; (Рис.2).
